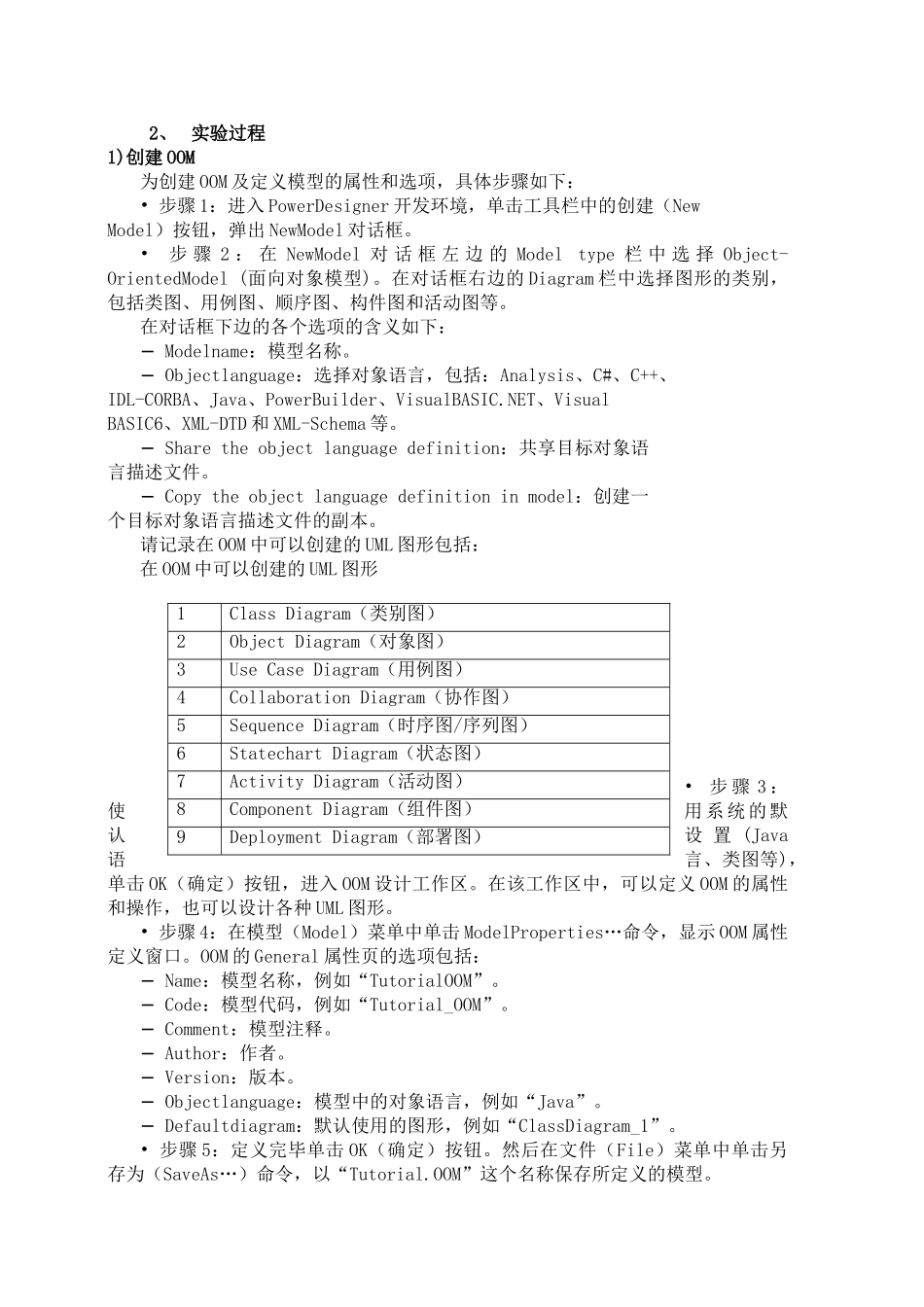

昆明理工大学信息工程与自动化学院学生实验报告（2012—2013学年第1学期）课程名称：面向对象建模技术开课实验室：呈贡校区信自楼4442012年11月8日年级、专业、班计科093学号200910405310姓名孙浩川成绩实验项目名称实验一、环境安装配置及使用指导教师张云教师评语该同学是否了解实验原理：A.了解□B.基本了解□C.不了解□该同学的实验能力：A.强□B.中等□C.差□该同学的实验是否达到要求：A.达到□B.基本达到□C.未达到□实验报告是否规范：A.规范□B.基本规范□C.不规范□实验过程是否详细记录：A.详细□B.一般□C.没有□注：5个A为优4个A为良3个A为及格其余为不及格。教师签名：年月日实验一、环境安装配置及使用一、实验目的1、了解PowerDesigner15.1环境的安装配置。2、实践使用PowerDesigner进行面向对象建模的基本方法。二、实验原理面向对象模型是利用统一建模语言（UML）来描述系统结构的模型，它从不同角度表现系统的工作状态。以助于用户、管理人员、系统分析员、开发人员、测试人员和其它人员之间进行信息交流。采用标准建模语言UML，对企业应用系统从需求，分析与设计，实施等不同阶段的全面建模，也是目前的主流方式。面向对象建模（OOM）是利用UML来描述系统结构的模型。PowerDesigner是Sybase公司的CASE工具集，是图形化、易于使用的企业建模环境。在PowerDesigner中用户可以采用典型的面向对象分析方法，如用例驱动的软件分析与开发，即由需求模型出发，建立用例图，类图及其顺序图，进而组件与部件图。同时，PowerDesigner是一个集成环境，各个模型之间可以快捷的模型同步与管理。本实验主要介绍如何创建用例图、类图和序列图。三、所用仪器、材料微型计算机一台、SybasePowerDesigner15.1软件。四、实验过程、内容1、实验题目PowerDesignerOOM可以设计UML的所有图例。在本实验中，主要介绍其中的用例图、类图和顺序图。1)描述创建OOM的配置过程。2)说明创建用例图、类图和顺序图的操作步骤，并应用于实例。2、实验过程1)创建OOM为创建OOM及定义模型的属性和选项，具体步骤如下：•步骤1：进入PowerDesigner开发环境，单击工具栏中的创建（NewModel）按钮，弹出NewModel对话框。•步骤2：在NewModel对话框左边的Modeltype栏中选择Object-OrientedModel(面向对象模型)。在对话框右边的Diagram栏中选择图形的类别，包括类图、用例图、顺序图、构件图和活动图等。在对话框下边的各个选项的含义如下：Modelname−：模型名称。Objectlanguage−：选择对象语言，包括：Analysis、C#、C++、IDL-CORBA、Java、PowerBuilder、VisualBASIC.NET、VisualBASIC6、XML-DTD和XML-Schema等。Sharetheobjectlanguagedefinition−：共享目标对象语言描述文件。Copytheobjectlanguagedefinitioninmodel−：创建一个目标对象语言描述文件的副本。请记录在OOM中可以创建的UML图形包括：在OOM中可以创建的UML图形•步骤3：使用系统的默认设置(Java语言、类图等)，单击OK（确定）按钮，进入OOM设计工作区。在该工作区中，可以定义OOM的属性和操作，也可以设计各种UML图形。•步骤4：在模型（Model）菜单中单击ModelProperties…命令，显示OOM属性定义窗口。OOM的General属性页的选项包括：Name−：模型名称，例如“TutorialOOM”。Code−：模型代码，例如“Tutorial_OOM”。Comment−：模型注释。Author−：作者。Version−：版本。Objectlanguage−：模型中的对象语言，例如“Java”。Defaultdiagram−：默认使用的图形，例如“ClassDiagram_1”。•步骤5：定义完毕单击OK（确定）按钮。然后在文件（File）菜单中单击另存为（SaveAs…）命令，以“Tutorial.OOM”这个名称保存所定义的模型。1ClassDiagram（类别图）2ObjectDiagram（对象图）3UseCaseDiagram（用例图）4CollaborationDiagram（协作图）5SequenceDiagram（时序图/序列图）6StatechartDiagram（状态图）7ActivityDiagram（活动图）8ComponentDiagram（组件图）9DeploymentDiagram（部署图）•步骤6：设置模型选项。在工具（Tools）菜单中单击ModelOptions…命令，打开ModelOptions(模型选项)对话框。部分选项的含义如下...
