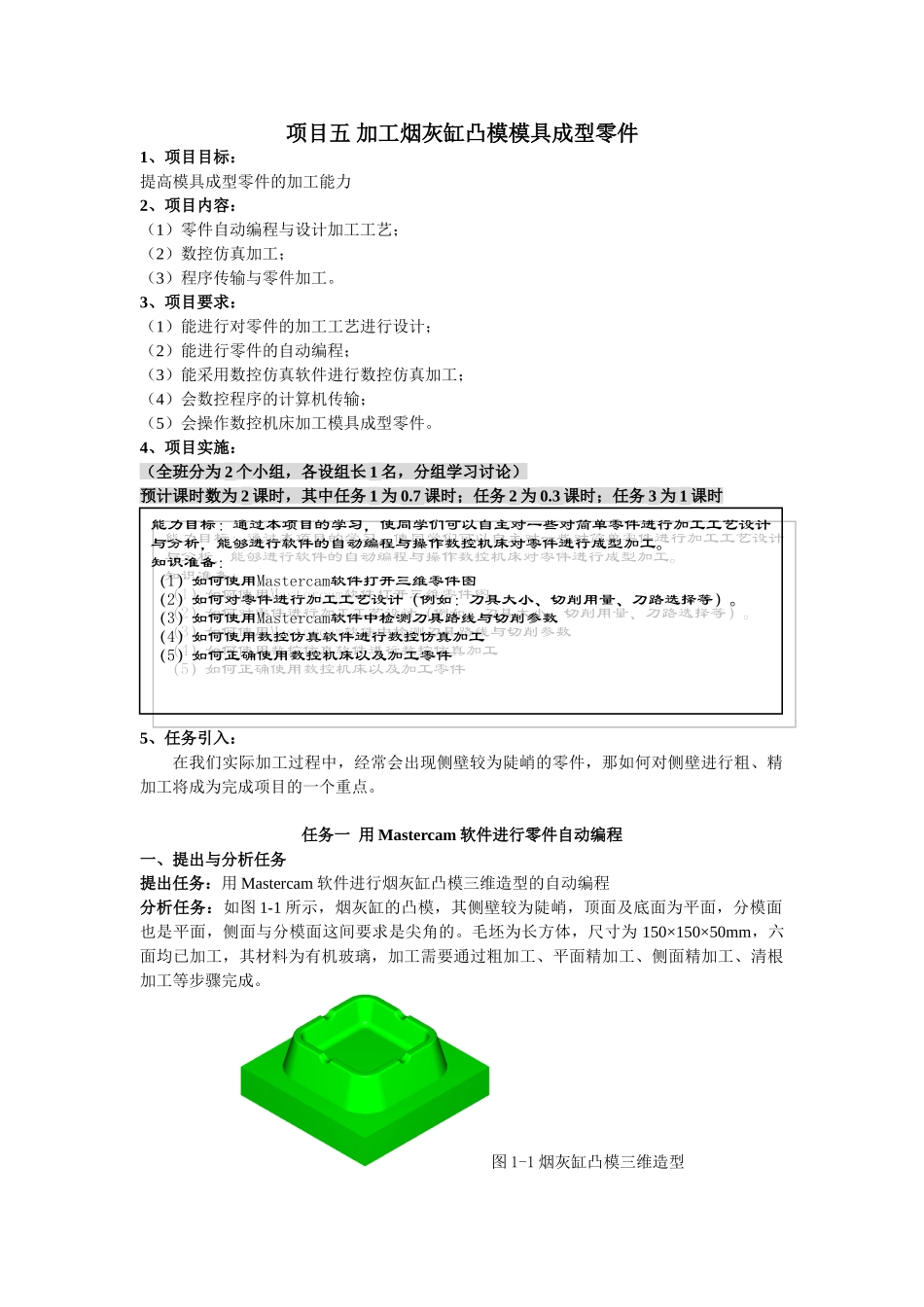

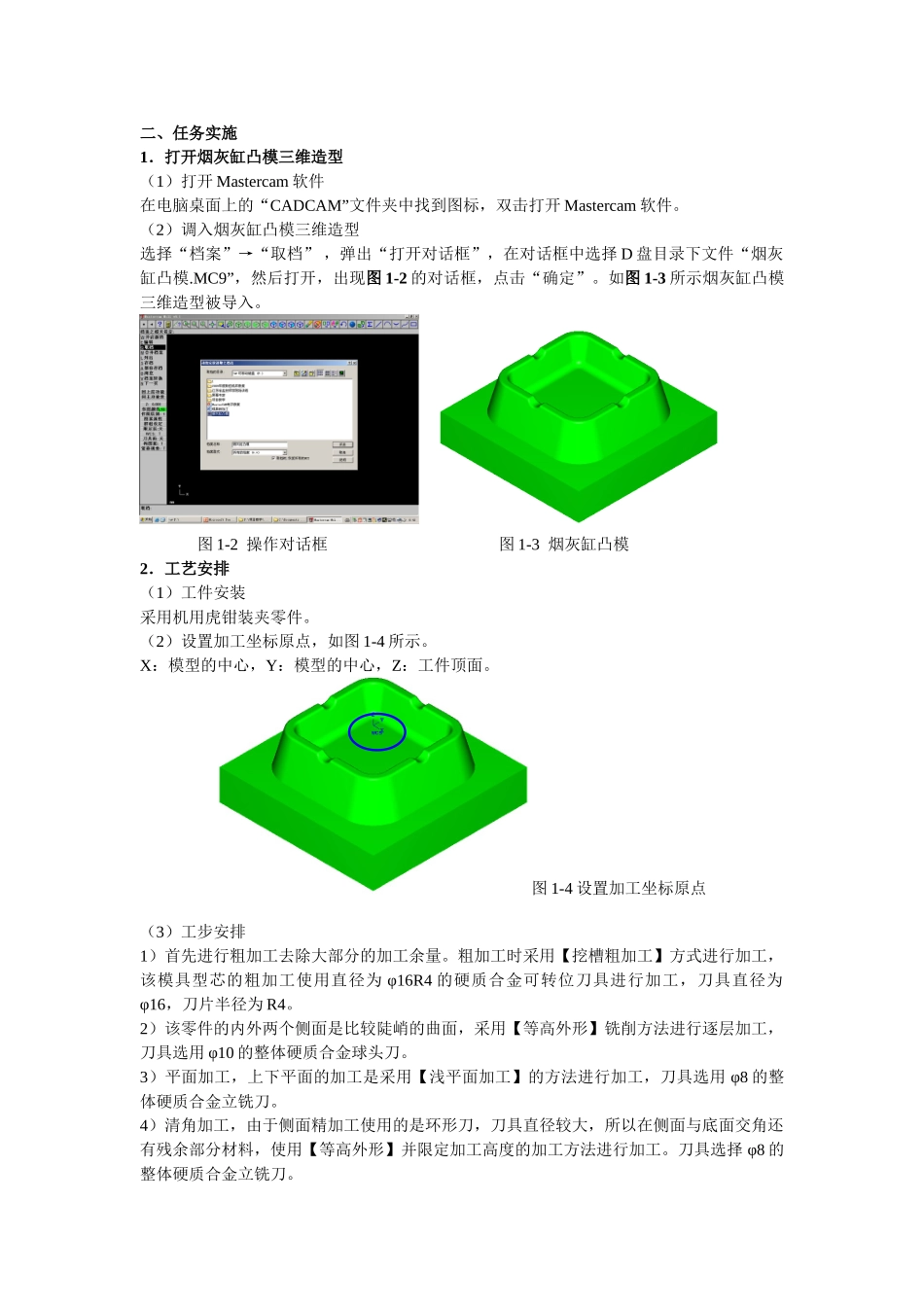

项目五加工烟灰缸凸模模具成型零件1、项目目标：提高模具成型零件的加工能力2、项目内容：（1）零件自动编程与设计加工工艺；（2）数控仿真加工；（3）程序传输与零件加工。3、项目要求：（1）能进行对零件的加工工艺进行设计；（2）能进行零件的自动编程；（3）能采用数控仿真软件进行数控仿真加工；（4）会数控程序的计算机传输；（5）会操作数控机床加工模具成型零件。4、项目实施：（全班分为2个小组，各设组长1名，分组学习讨论）预计课时数为2课时，其中任务1为0.7课时；任务2为0.3课时；任务3为1课时5、任务引入：在我们实际加工过程中，经常会出现侧壁较为陡峭的零件，那如何对侧壁进行粗、精加工将成为完成项目的一个重点。任务一用Mastercam软件进行零件自动编程一、提出与分析任务提出任务：用Mastercam软件进行烟灰缸凸模三维造型的自动编程分析任务：如图1-1所示，烟灰缸的凸模，其侧壁较为陡峭，顶面及底面为平面，分模面也是平面，侧面与分模面这间要求是尖角的。毛坯为长方体，尺寸为150×150×50mm，六面均已加工，其材料为有机玻璃，加工需要通过粗加工、平面精加工、侧面精加工、清根加工等步骤完成。图1-1烟灰缸凸模三维造型能力目标：通过本项目的学习，使同学们可以自主对一些对简单零件进行加工工艺设计与分析，能够进行软件的自动编程与操作数控机床对零件进行成型加工。知识准备：（1）如何使用Mastercam软件打开三维零件图（2）如何对零件进行加工工艺设计（例如：刀具大小、切削用量、刀路选择等）。（3）如何使用Mastercam软件中检测刀具路线与切削参数（4）如何使用数控仿真软件进行数控仿真加工（5）如何正确使用数控机床以及加工零件能力目标：通过本项目的学习，使同学们可以自主对一些对简单零件进行加工工艺设计与分析，能够进行软件的自动编程与操作数控机床对零件进行成型加工。知识准备：（1）如何使用Mastercam软件打开三维零件图（2）如何对零件进行加工工艺设计（例如：刀具大小、切削用量、刀路选择等）。（3）如何使用Mastercam软件中检测刀具路线与切削参数（4）如何使用数控仿真软件进行数控仿真加工（5）如何正确使用数控机床以及加工零件二、任务实施1．打开烟灰缸凸模三维造型（1）打开Mastercam软件在电脑桌面上的“CADCAM”文件夹中找到图标，双击打开Mastercam软件。（2）调入烟灰缸凸模三维造型选择“档案”→“取档”，弹出“打开对话框”，在对话框中选择D盘目录下文件“烟灰缸凸模.MC9”，然后打开，出现图1-2的对话框，点击“确定”。如图1-3所示烟灰缸凸模三维造型被导入。图1-2操作对话框图1-3烟灰缸凸模2．工艺安排（1）工件安装采用机用虎钳装夹零件。（2）设置加工坐标原点，如图1-4所示。X：模型的中心，Y：模型的中心，Z：工件顶面。图1-4设置加工坐标原点（3）工步安排1）首先进行粗加工去除大部分的加工余量。粗加工时采用【挖槽粗加工】方式进行加工，该模具型芯的粗加工使用直径为φ16R4的硬质合金可转位刀具进行加工，刀具直径为φ16，刀片半径为R4。2）该零件的内外两个侧面是比较陡峭的曲面，采用【等高外形】铣削方法进行逐层加工，刀具选用φ10的整体硬质合金球头刀。3）平面加工，上下平面的加工是采用【浅平面加工】的方法进行加工，刀具选用φ8的整体硬质合金立铣刀。4）清角加工，由于侧面精加工使用的是环形刀，刀具直径较大，所以在侧面与底面交角还有残余部分材料，使用【等高外形】并限定加工高度的加工方法进行加工。刀具选择φ8的整体硬质合金立铣刀。表1工步安排序号加工内容加工方式刀具转速进给1整体粗加工曲面粗加工-挖槽粗加工φ16R4环形刀300012002侧面精加工曲面精加工-等高外形φ10球头铣刀500015003平面精加工曲面精加工-浅平面加工φ8立铣刀500015004底部清角加工曲面精加工-等高外形φ8立铣刀500015003．烟灰缸凸模加工（1）曲面粗加工-挖槽粗加工选择菜单“刀具路径”→“曲面加工”→“粗加工”→“挖槽粗加工”，选择所有的曲面点击“执行”，依次设置加工参数，生成刀具轨迹，如图1-5所示。图1-5“挖槽粗加工”刀具轨迹（2）曲面精加工-等高外形选择菜单“刀具路径”→“曲面加...
