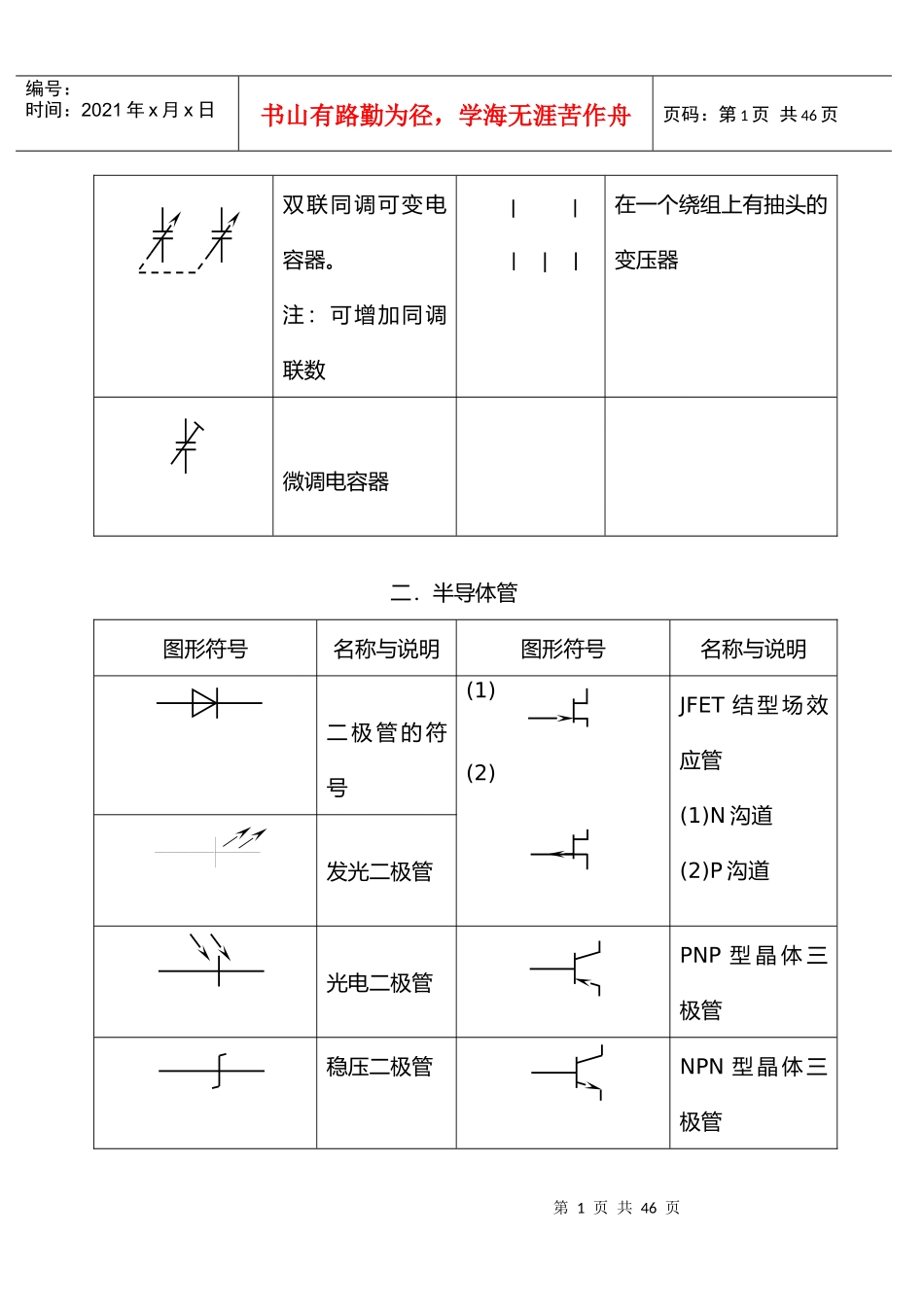

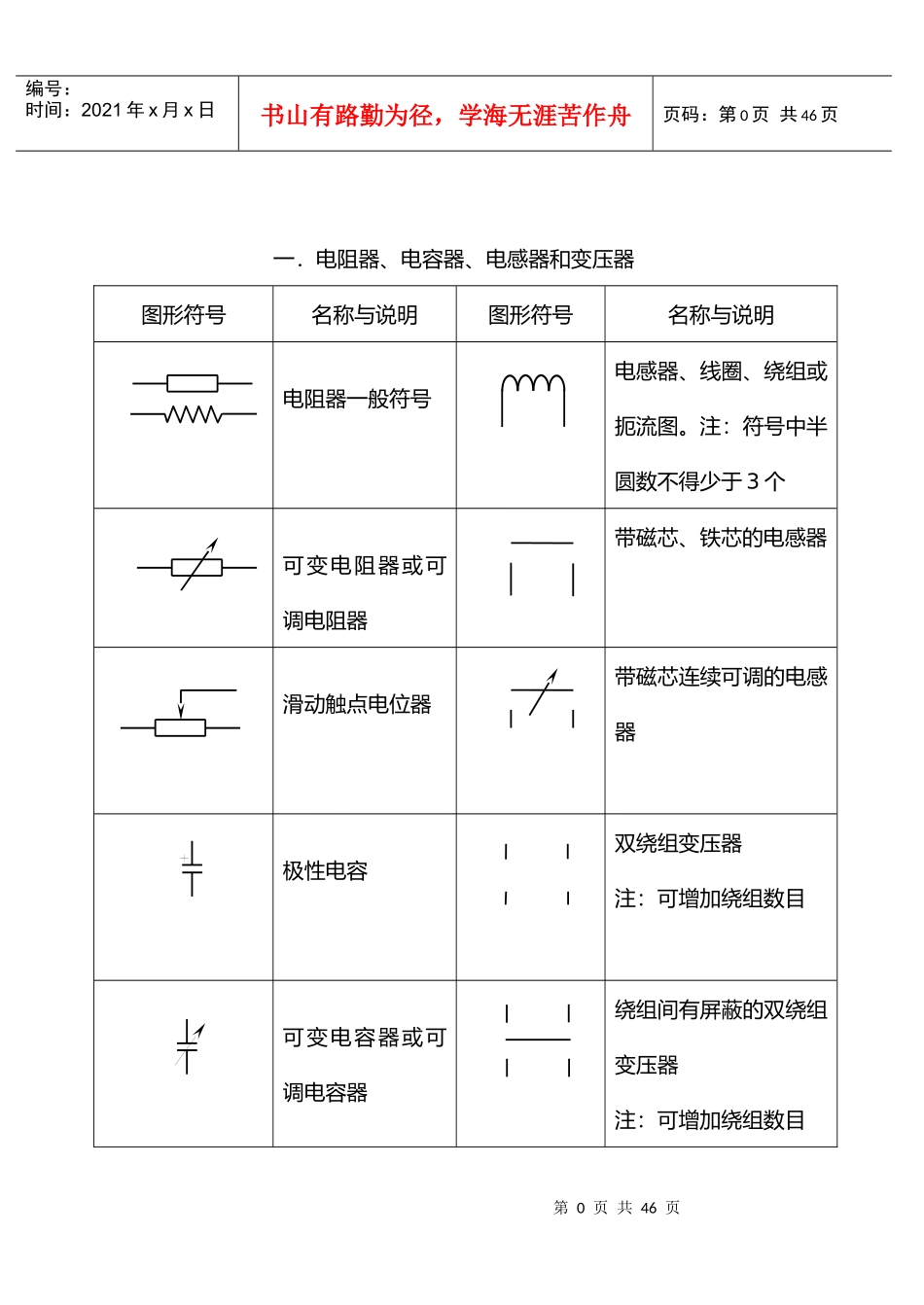

第0页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共46页一．电阻器、电容器、电感器和变压器图形符号名称与说明图形符号名称与说明电阻器一般符号电感器、线圈、绕组或扼流图。注：符号中半圆数不得少于3个可变电阻器或可调电阻器带磁芯、铁芯的电感器滑动触点电位器带磁芯连续可调的电感器极性电容双绕组变压器注：可增加绕组数目可变电容器或可调电容器绕组间有屏蔽的双绕组变压器注：可增加绕组数目第1页共46页第0页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页双联同调可变电容器。注：可增加同调联数在一个绕组上有抽头的变压器微调电容器二．半导体管图形符号名称与说明图形符号名称与说明二极管的符号(1)(2)JFET结型场效应管(1)N沟道(2)P沟道发光二极管光电二极管PNP型晶体三极管稳压二极管NPN型晶体三极管第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页变容二极管全波桥式整流器三．其它电气图形符号图形符号名称与说明图形符号名称与说明具有两个电极的压电晶体注：电极数目可增加或接机壳或底板熔断器导线的连接指示灯及信号灯导线的不连接扬声器动合(常开)触点开关蜂鸣器动断(常闭)触点开关第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页接大地手动开关一．电阻器和电位器1．电阻器和电位器的型号命名方法表1电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类第四部分：序号符号意义符号意义符号意义电阻器电位器R电阻器T碳膜1普通普通对主称、材料相同，仅性能指标、尺寸大小有差别，W电位器H合成膜2普通普通S有机实芯3超高频――N无机实芯4高阻――J金属膜5高温――Y氧化膜6――――第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。C沉积膜7精密精密I玻璃釉膜8高压特殊函数P硼碳膜9特殊特殊U硅碳膜G高功率――X线绕T可调――M压敏W――微调G光敏D――多圈R热敏B温度补偿用――C温度测量用――P旁热式――W稳压式――Z正温度系数――示例：(1)精密金属膜电阻器RJ73第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2)多圈线绕电位器WXD3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1)额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表2所示。表2电阻器的功率等级名称额定功率（W）第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页实芯电阻器0.250.5125－线绕电阻器0.5251352506751010015150薄膜电阻器0.02520.0550.125100.25250.5501100(2)标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。根据国家标准，常用的标称电阻值系列如表3所示。E24、E12和E6系列也适用于电位器和电容器。表3标称值系列标称值系列精度电阻器（）、电位器（）、电容器标称值（PF）E245%1.02.24.71.12.45.11.22.75.61.33.06.21.53.36.81.63.67.51.83.98.22.04.39.1E1210%1.03.31.23.91.54.71.85.62.26.82.78.2－－E620%1.01.52.23.34.76.88.2－表中数值再乘以10n，其中n为正整数或负整数。(3)允许误差等级表4电阻的精度等级第7页共46页第6页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共46页允许误差(%)0.0010.0020.0050.010.020.050.1等...
