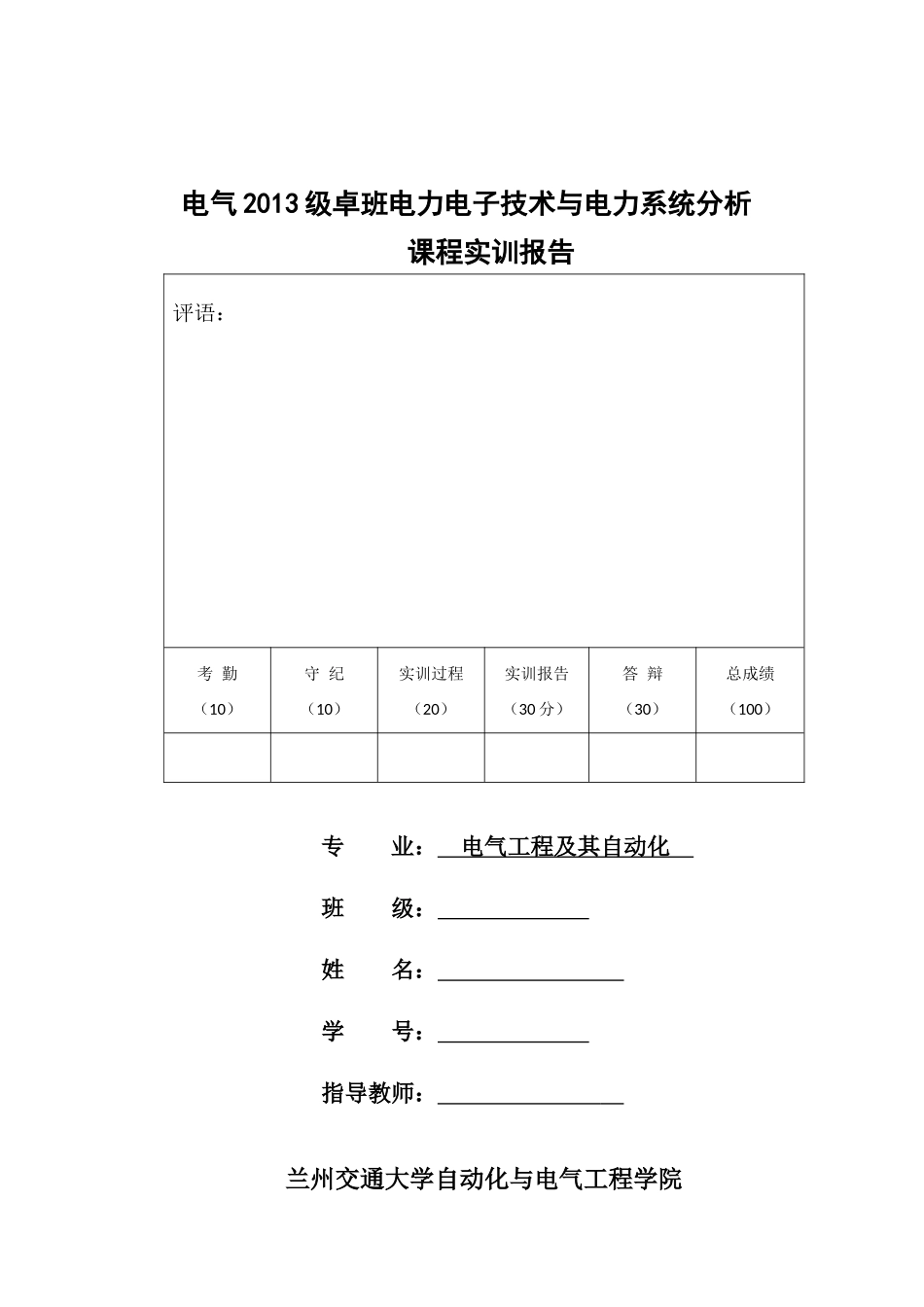

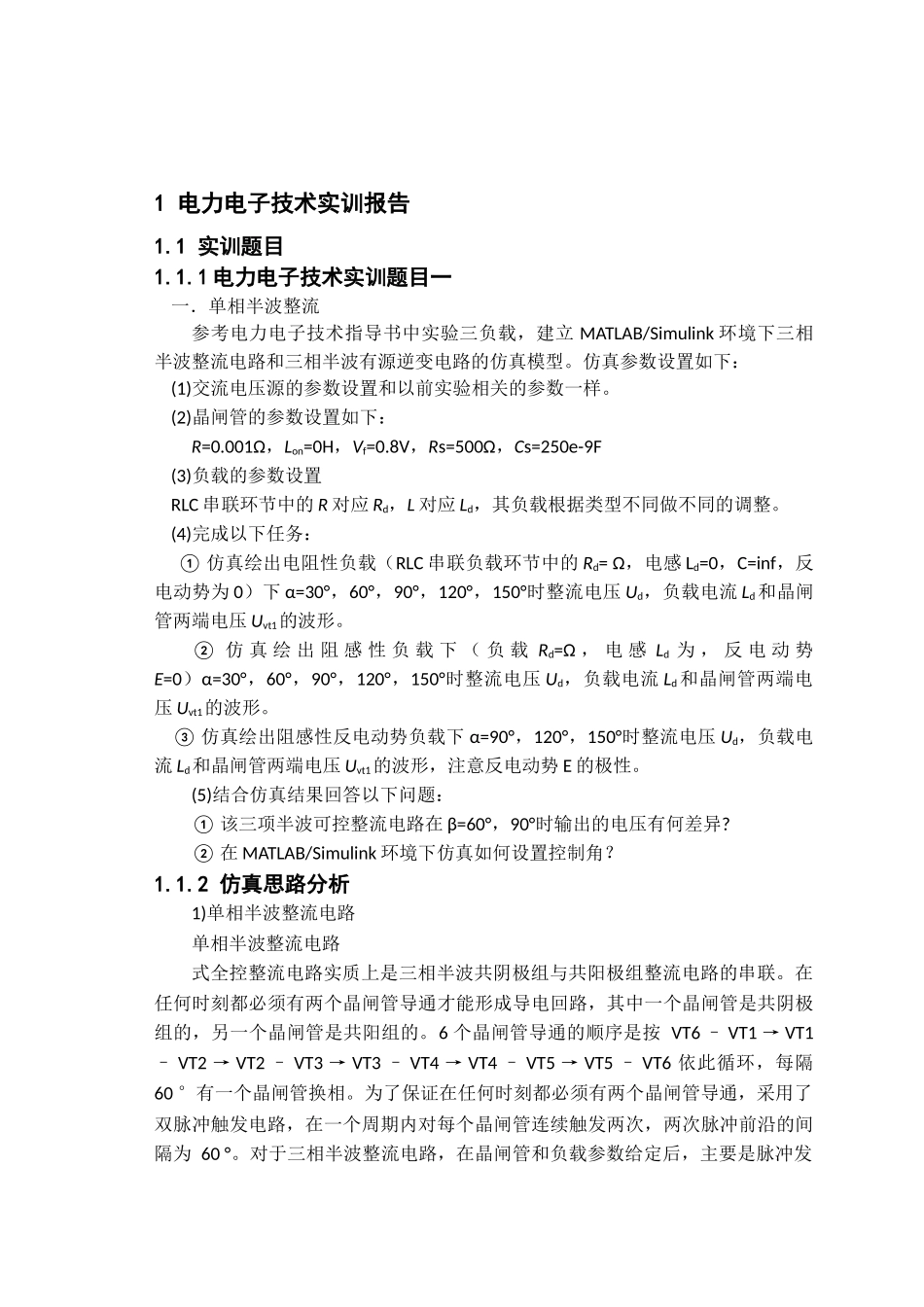

电气2013级卓班电力电子技术与电力系统分析课程实训报告评语：考勤（10）守纪（10）实训过程（20）实训报告（30分）答辩（30）总成绩（100）专业：电气工程及其自动化班级：姓名：学号：指导教师：兰州交通大学自动化与电气工程学院2016年1月日1电力电子技术实训报告1.1实训题目1.1.1电力电子技术实训题目一一．单相半波整流参考电力电子技术指导书中实验三负载，建立MATLAB/Simulink环境下三相半波整流电路和三相半波有源逆变电路的仿真模型。仿真参数设置如下：(1)交流电压源的参数设置和以前实验相关的参数一样。(2)晶闸管的参数设置如下：R=0.001Ω，Lon=0H，Vf=0.8V，Rs=500Ω，Cs=250e-9F(3)负载的参数设置RLC串联环节中的R对应Rd，L对应Ld，其负载根据类型不同做不同的调整。(4)完成以下任务：①仿真绘出电阻性负载（RLC串联负载环节中的Rd=Ω，电感Ld=0，C=inf，反电动势为0）下α=30°，60°，90°，120°，150°时整流电压Ud，负载电流Ld和晶闸管两端电压Uvt1的波形。②仿真绘出阻感性负载下（负载Rd=Ω，电感Ld为，反电动势E=0）α=30°，60°，90°，120°，150°时整流电压Ud，负载电流Ld和晶闸管两端电压Uvt1的波形。③仿真绘出阻感性反电动势负载下α=90°，120°，150°时整流电压Ud，负载电流Ld和晶闸管两端电压Uvt1的波形，注意反电动势E的极性。(5)结合仿真结果回答以下问题：①该三项半波可控整流电路在β=60°，90°时输出的电压有何差异?②在MATLAB/Simulink环境下仿真如何设置控制角？1.1.2仿真思路分析1)单相半波整流电路单相半波整流电路式全控整流电路实质上是三相半波共阴极组与共阳极组整流电路的串联。在任何时刻都必须有两个晶闸管导通才能形成导电回路，其中一个晶闸管是共阴极组的，另一个晶闸管是共阳组的。6个晶闸管导通的顺序是按VT6–VT1→VT1–VT2→VT2–VT3→VT3–VT4→VT4–VT5→VT5–VT6依此循环，每隔60°有一个晶闸管换相。为了保证在任何时刻都必须有两个晶闸管导通，采用了双脉冲触发电路，在一个周期内对每个晶闸管连续触发两次，两次脉冲前沿的间隔为60°。对于三相半波整流电路，在晶闸管和负载参数给定后，主要是脉冲发第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页生器模块的参数设置，由于交流电压源的频率为25Hz，则Pulse模块的脉冲周期为0.04s，脉冲宽度设置为脉宽的50%，脉冲高度为1，脉冲移相角通过“相位角延迟”对话框进行设置。由于三项半波整流电路的移相角α零位定在三相交流电压的自然换流点，所以在计算延迟角时，还必须增加30°相位。且对于电阻性负载α∈(0°，150°)，对于阻感性负载α∈(0°，90°)，在电源频率为25Hz时，这一角度对应的延迟时间为0.0033s。另外，Pulse模块依次延迟120°，对应的时间为0.0132s。以下是不同的移相角对应的脉冲触发角：α=00°时,Pulse1=0.0033s，Pulse2=0.0166s，Pulse3=0.0300s。α=30°时,Pulse1=0.0066s，Pulse2=0.0200s，Pulse3=0.0333s。α=60°时,Pulse1=0.0100s，Pulse2=0.0233s，Pulse3=0.0366s。α=90°时,Pulse1=0.0133s，Pulse2=0.0266s，Pulse3=0.0400s。α=120°时,Pulse1=0.0166s，Pulse2=0.0300s，Pulse3=0.0433s。α=150°时,Pulse1=0.0200s，Pulse2=0.0333s，Pulse3=0.0466s。相对误差设置为0.001v，开始仿真时间为0，停止仿真时间为0.1。2)三相有源逆变电路要使整流电路工作于逆变状3)直流降压斩波电路要使整流电路工作于逆变状4)单相交流调压电路要使整流电路工作于逆变状态，必须有两个条件：①变流器的输出Ud能够改变极性。因为晶闸管的单向导电性，电流Id不能改变方向，为了实现有源逆变，必须去改变Ud的电极性。只要使变流器的控制角α>90°即可。②必须要有外接的直流电源E，并且直流电源E也要可以改变极性，并且|E|>|Ud|。上述条件必须同时满足，才能实现有源逆变。所以，三相有源逆变电路的设置基本和三相半波整流电路相同，只是E设置为120V，且要求晶闸管的控制角α>90°,Ud为负值，直流电动势的极性和晶闸管的导通方向一致，其值大于变流器直流侧的平均电压即|Ed|>|Ud|。1.1.3电路原理图及MATLAB/Simulink...
