基于组态软件的液位—流量串级过程控制系统设计[1]VIP免费

基于组态软件的液位—流量串级过程控制系统设计[1]_第1页
1/17

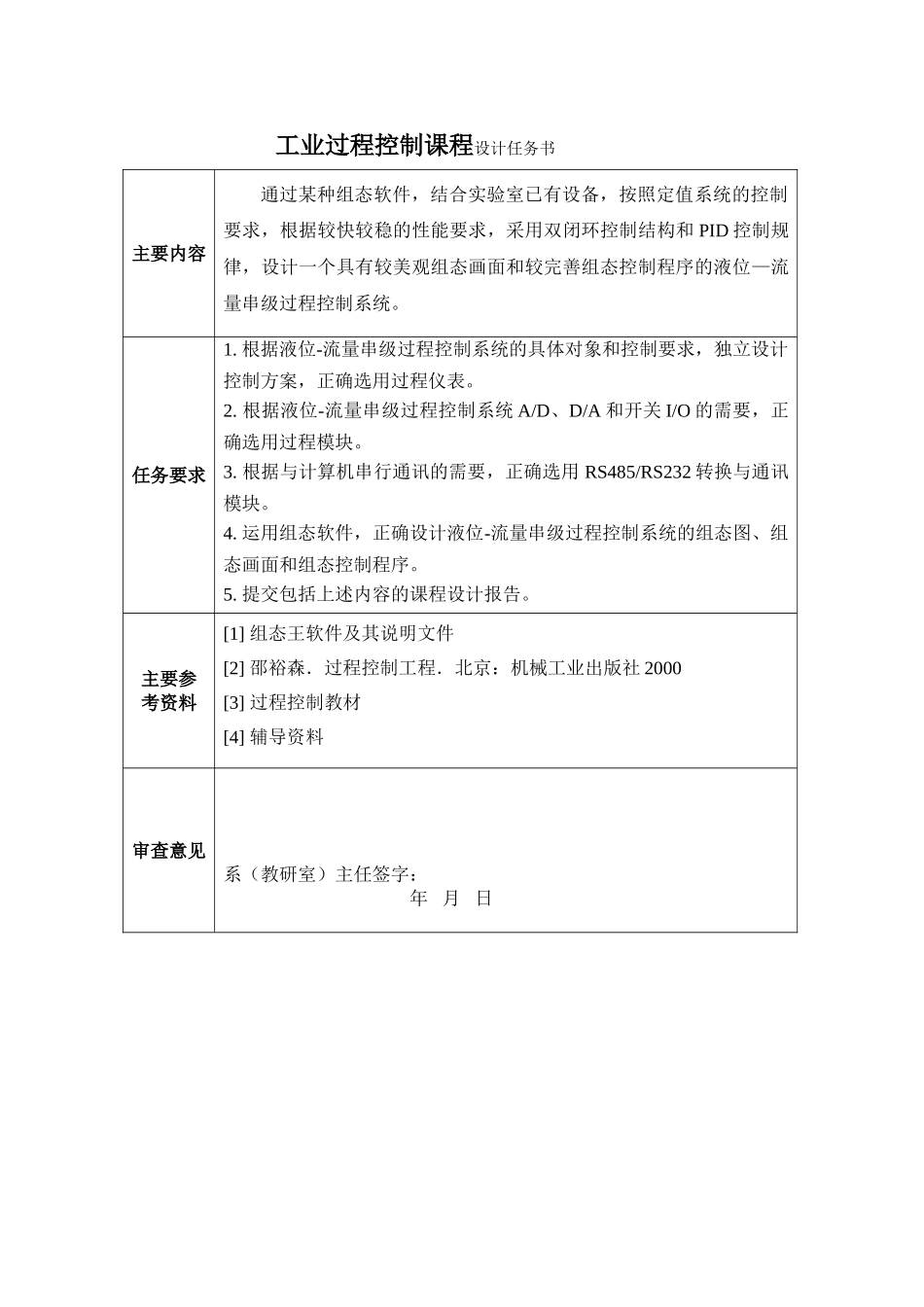

基于组态软件的液位—流量串级过程控制系统设计[1]_第2页
2/17

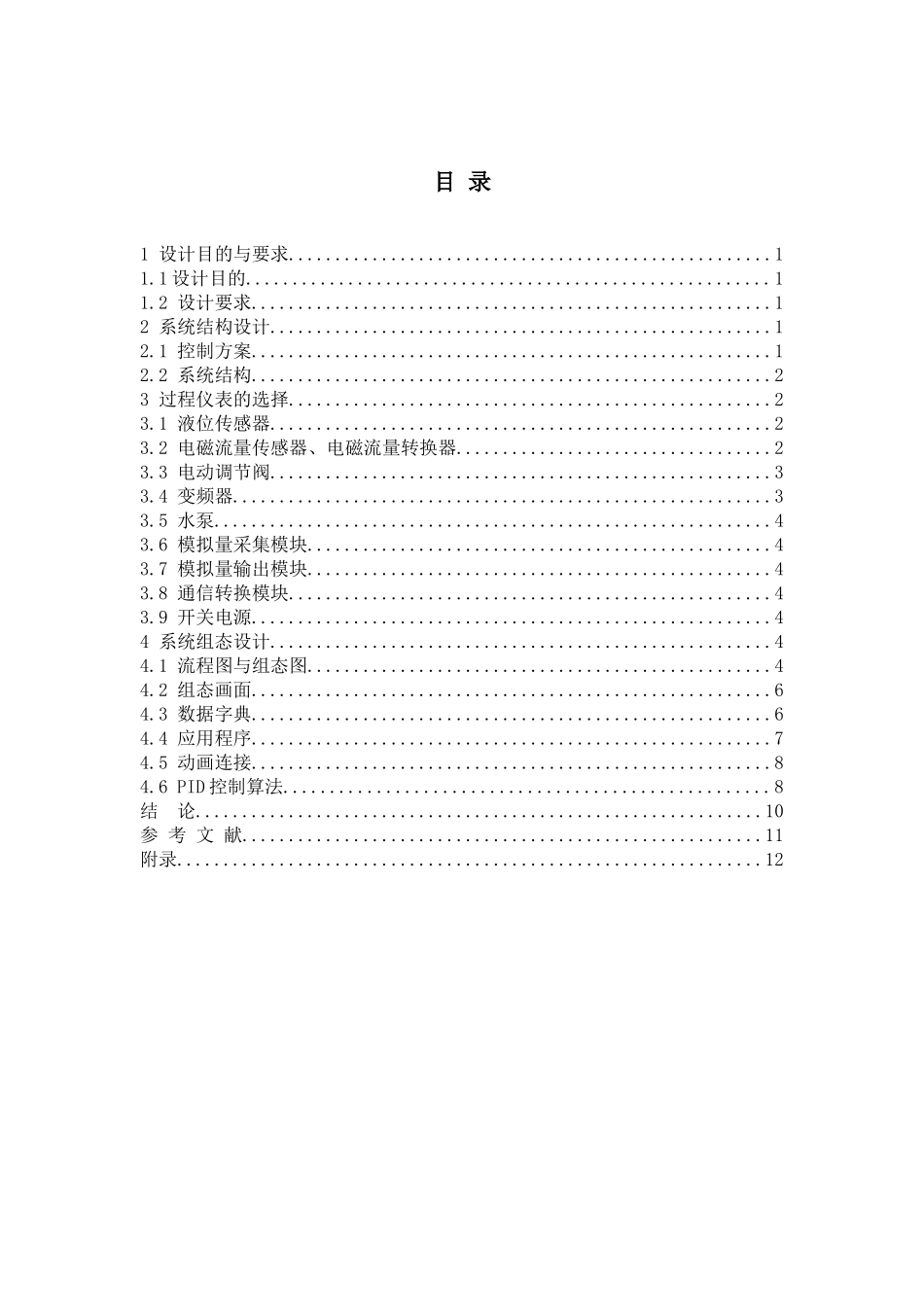

基于组态软件的液位—流量串级过程控制系统设计[1]_第3页
3/17
工业过程控制课程设计题目:基于组态软件的液位—流量串级过程控制系统设计指导教师评语:签名:年月日工业过程控制课程设计任务书主要内容通过某种组态软件,结合实验室已有设备,按照定值系统的控制要求,根据较快较稳的性能要求,采用双闭环控制结构和PID控制规律,设计一个具有较美观组态画面和较完善组态控制程序的液位—流量串级过程控制系统。任务要求1.根据液位-流量串级过程控制系统的具体对象和控制要求,独立设计控制方案,正确选用过程仪表。2.根据液位-流量串级过程控制系统A/D、D/A和开关I/O的需要,正确选用过程模块。3.根据与计算机串行通讯的需要,正确选用RS485/RS232转换与通讯模块。4.运用组态软件,正确设计液位-流量串级过程控制系统的组态图、组态画面和组态控制程序。5.提交包括上述内容的课程设计报告。主要参考资料[1]组态王软件及其说明文件[2]邵裕森.过程控制工程.北京:机械工业出版社2000[3]过程控制教材[4]辅导资料审查意见系(教研室)主任签字:年月日目录1设计目的与要求....................................................11.1设计目的........................................................11.2设计要求........................................................12系统结构设计......................................................12.1控制方案........................................................12.2系统结构........................................................23过程仪表的选择....................................................23.1液位传感器......................................................23.2电磁流量传感器、电磁流量转换器..................................23.3电动调节阀......................................................33.4变频器..........................................................33.5水泵............................................................43.6模拟量采集模块..................................................43.7模拟量输出模块..................................................43.8通信转换模块....................................................43.9开关电源........................................................44系统组态设计......................................................44.1流程图与组态图..................................................44.2组态画面........................................................64.3数据字典........................................................64.4应用程序........................................................74.5动画连接........................................................84.6PID控制算法....................................................8结论.............................................................10参考文献........................................................11附录...............................................................121设计目的与要求1.1设计目的(1)加深对过程控制系统基本原理的理解和对过程仪表的实际应用能力。(2)培养运用组态软件和计算机设计过程控制系统的实际能力。1.2设计要求(1)根据液位-流量串级过程控制系统的具体对象和控制要求,独立设计控制方案,正确选用过程仪表。(2)根据液位-流量串级过程控制系统A/D、D/A和开关I/O的需要,正确选用过程模块。(3)根据与计算机串行通讯的需要,正确选用RS485/RS232转换与通讯模块。(4)运用组态软件,正确设计液位-流量串级过程控制系统的组态图、组态画面和组态控制程序。2系统结构设计2.1控制方案在本系统中被控参量有两个,上水箱液位和管道流量,这两个参量具有相关联系,流量的大小可以影响上水箱液位,根据流量与液位的关系,故系统采用串级控制,内环为流量控制,外环为液位控制。内环与外环的控制算法均采用PID算法,PID算法实现简单,控...
