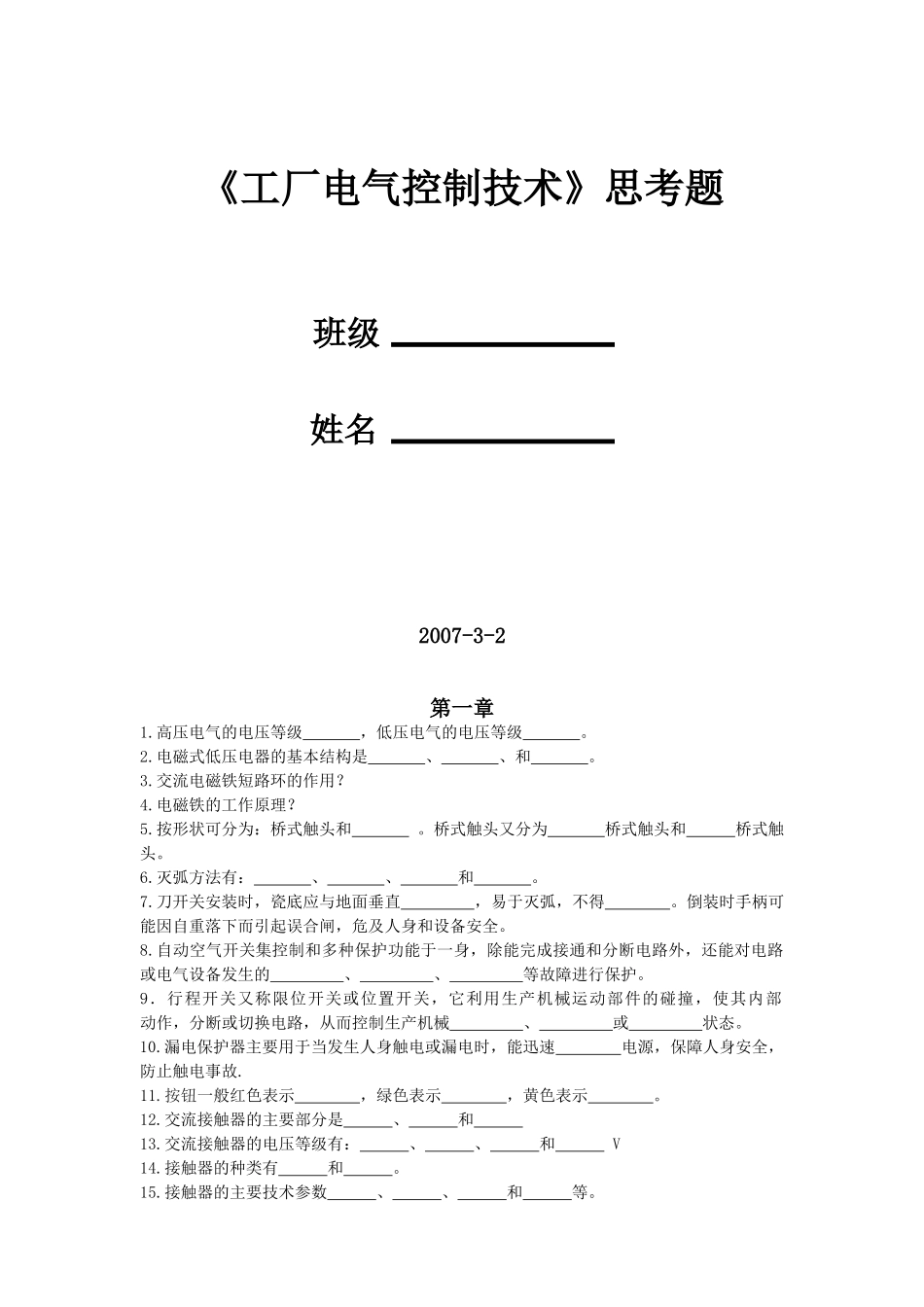

《工厂电气控制技术》思考题班级姓名2007-3-2第一章1.高压电气的电压等级，低压电气的电压等级。2.电磁式低压电器的基本结构是、、和。3.交流电磁铁短路环的作用？4.电磁铁的工作原理？5.按形状可分为：桥式触头和。桥式触头又分为桥式触头和桥式触头。6.灭弧方法有：、、和。7.刀开关安装时，瓷底应与地面垂直，易于灭弧，不得。倒装时手柄可能因自重落下而引起误合闸，危及人身和设备安全。8.自动空气开关集控制和多种保护功能于一身，除能完成接通和分断电路外，还能对电路或电气设备发生的、、等故障进行保护。9．行程开关又称限位开关或位置开关，它利用生产机械运动部件的碰撞，使其内部动作，分断或切换电路，从而控制生产机械、或状态。10.漏电保护器主要用于当发生人身触电或漏电时，能迅速电源，保障人身安全，防止触电事故.11.按钮一般红色表示，绿色表示，黄色表示。12.交流接触器的主要部分是、和13.交流接触器的电压等级有：、、和V14.接触器的种类有和。15.接触器的主要技术参数、、和等。16.接触器的作用：能频繁的或交直流主电路，实现远距离控制17.按动作原理可分为：电磁式、电动式、电子式和机械式等18.电流继电器的动作特点：1）欠电流：线圈吸引电流为额定的：，释放电流为额定的：。正常工作时衔铁是的，不正常时才释放。19.欠电压、过电压和零电压继电器。应在电路中以反映电路中的变化。其线圈匝数，导线细，线圈阻抗。20.时间继电器是利用电磁原理或机械原理实现触点闭合或延时的自动控制电器。断电延时继电器的符号：线圈：触头：延时，瞬时。21.通电延时继电器的动作过程：通电时:延时触头动作，延时后才动作，但瞬时触头动作，断电时无论延时触头还是瞬时触头都立即。22.速度继电器主要用于笼型异步电动机的反接制动控制.符号：。23.熔断器主要用作短路保护。类型有、、和。24.热继电器是利用电流的工作的保护电器，在电路中用作电动机的。符号：。25.简要叙述熔断器的选择？26.热继电器主要由、和三部分组成。当电动机正常运行时，热元件产生的热量虽能使双金属片弯曲，但还使继电器动作。当电动机过载时，流过热元件的增大，热元件产生的热量增加，使产生的弯曲位移增大，主双金属片推动导板，并通过补偿双金属片与推杆将触点（即串接在接触器线圈回路的热继电器常闭触点），以达到保护电动机的目的。第二章1.什么叫自锁？目的是什么？2.全压起动适合于哪一类电机3.什么叫互锁？目的是什么？4.正反转控制电路中KM1、KM2常闭触点的作用是：。自锁由元件来实现。5.正反转控制电路中过载保护件由元件来实现;短路保护由元件来实现。6.分析正反转控制的工作过程。7.分析自动往复行程控制线路的工作过程。8.在自动往复行程控制线路中,SB2和SB3两个常闭点的作用是什么？9.在自动往复行程控制线路中,SQ1和SQ2两个常闭点的作用是什么？10.降压起动的目的：。11.降压起动的方法有：，，。和。12.分析定子串电阻起动的工作过程。13.十千瓦以上的异步电动机一般应采用起动.14.Y－降压起动适用于正常接法为的电机。15.Y－由于TY=TΔ，故Y－降压起动适合于起动的场合16.Y接电动机的相电压是，接电动机的相电压是。17.在Y－降压起动线路中,通电延时继电器KT的作用是;KMY常闭触点和KMΔ常闭触点的作用是。18.在绕线式异步电动机的起动线路中:1)绕线式异步电动机的起动方式有和。2)串接在转子回路中的起动电阻一般接成形。3)起动时，电阻被短接，短接方式有：和两种。4)线路中只有、长时通电，其它被适时断电，以节省电能。5)KM2、KM3、KM4三个常闭触头的作用是。6)线路存在的问题有、。19.绕线式异步电动机转子串频敏电阻起动，起动时电阻，起动后电阻。20.分析绕线式异步电动机转子串频敏电阻起动的工作过程。21.速度继电器当速度大于120r/min时开始，速度继电器当速度小于100r/min时开始。22.三相异步电动机的制动形式：和电气制动。电气制动有和。23.反接制动为什么要加限流电阻？24.在反接制动（可逆）的电气控制线路中:1)分析反接制动（可逆）的电气控制的工作过程?2)两个速度继电器的作用是什么？25.异步电动机能耗制动的原理？26.异步电动机能耗制...
