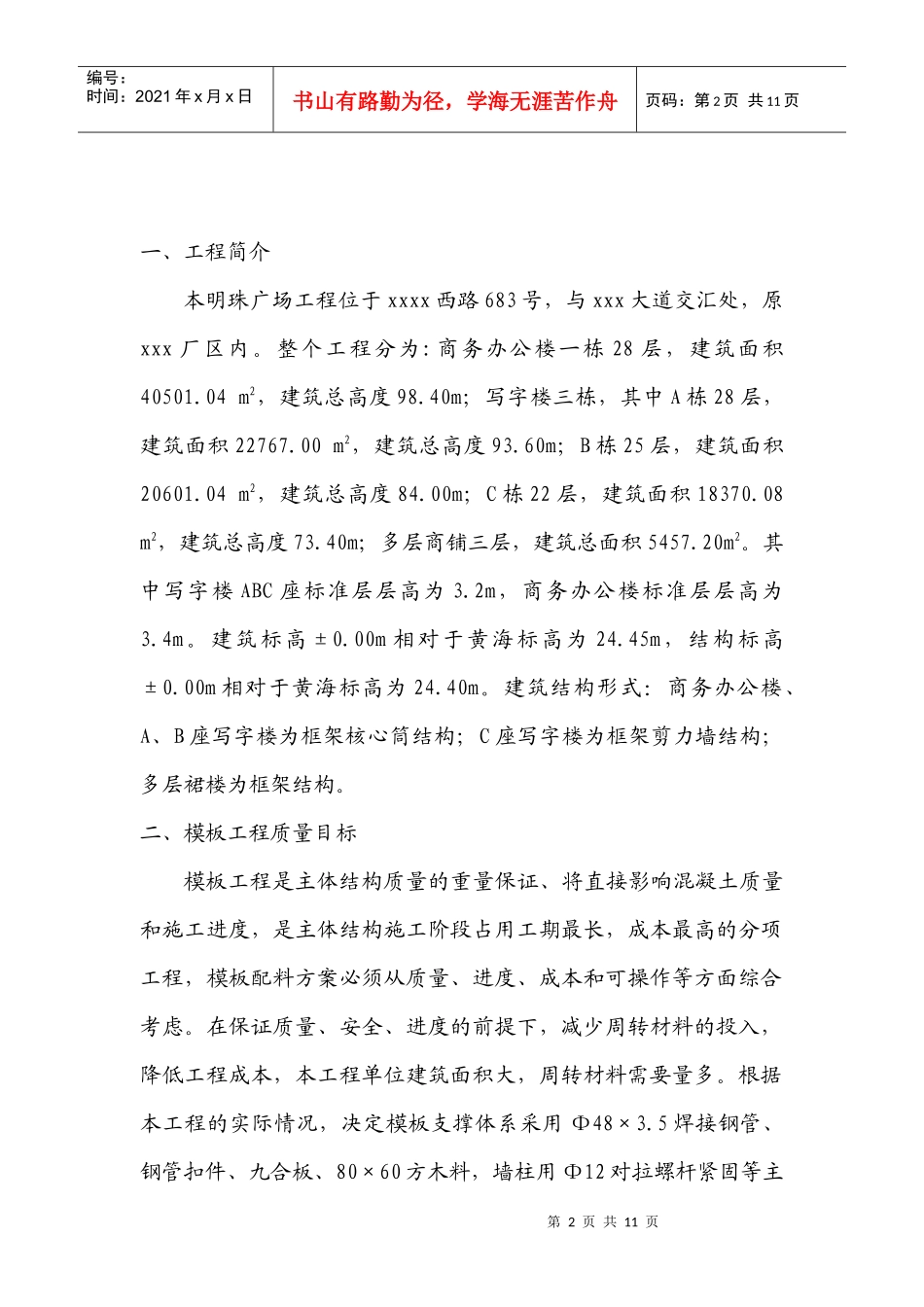

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页明珠广场工程墙体砌筑安全施工方案编制：复核：审批：日期：日期：日期：编制单位：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、工程简介本明珠广场工程位于xxxx西路683号，与xxx大道交汇处，原xxx厂区内。整个工程分为:商务办公楼一栋28层，建筑面积40501.04m2，建筑总高度98.40m；写字楼三栋，其中A栋28层，建筑面积22767.00m2，建筑总高度93.60m；B栋25层，建筑面积20601.04m2，建筑总高度84.00m；C栋22层，建筑面积18370.08m2，建筑总高度73.40m；多层商铺三层，建筑总面积5457.20m2。其中写字楼ABC座标准层层高为3.2m，商务办公楼标准层层高为3.4m。建筑标高±0.00m相对于黄海标高为24.45m，结构标高±0.00m相对于黄海标高为24.40m。建筑结构形式：商务办公楼、A、B座写字楼为框架核心筒结构；C座写字楼为框架剪力墙结构；多层裙楼为框架结构。二、模板工程质量目标模板工程是主体结构质量的重量保证、将直接影响混凝土质量和施工进度，是主体结构施工阶段占用工期最长，成本最高的分项工程，模板配料方案必须从质量、进度、成本和可操作等方面综合考虑。在保证质量、安全、进度的前提下，减少周转材料的投入，降低工程成本，本工程单位建筑面积大，周转材料需要量多。根据本工程的实际情况，决定模板支撑体系采用Ф48×3.5焊接钢管、钢管扣件、九合板、80×60方木料，墙柱用Ф12对拉螺杆紧固等主第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页要材料。三、支模材料的选择九合板（厚度18mm）：平板、梁、墙模板。松木方料（60×80）：模板连接排挡。钢管（Ф48×3.5）：围楞和搭支模架。扣件：用于支模钢管架体的连接与坚固。Ф12对拉螺栓：用于拉结墙柱两侧模板。四、模板配制、安装1．支模配制1.1现浇楼板支模现浇楼板采用18厚九合板支模，支模排挡采用60×80方木档，间距不得大于450㎜。九合板使用时严禁随意锯割。钢管脚手架支撑纵横向立杆间距为1200mm，水平杆步距为1500mm，搭设高度为3.2～5.4米。板按要求大于4m跨度的应起拱，以L/500为标准。1.2梁模板主体结构楼板模板支撑搭设高度为3.2～5.4米，板厚为90～120㎜，砼标号为C30。梁底最外侧两立杆间距为1200mm，水平杆的步距为1500mm，当梁高≧700㎜时，梁底加一排立杆，立杆间距为1200mm。所有梁底方木60×80间距不大于300mm，纵横向梁底立杆与板底立杆搭设成横平竖直。梁高大于1400mm的大梁底部全部满设纵横向扫地杆，按每隔2.4米搭设一道剪刀撑，大于900mm高的梁第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页梁侧采用12对拉螺栓从梁底200起每隔400mm设一道@450mm，详见梁支撑施工节点图。1)梁模板底板采用18mm厚高强度九合板配制，四面刨光，厚度均匀，边侧必须于平面成直角，使梁侧模板与梁底模板连接密封，确保梁底砼棱角完整；2）梁侧板采用高强度九合板配制，配制方法同柱模；3）梁模板排挡采用松木档，间距不得大于30cm，梁模板严格按梁断面尺寸进行配制；误差不得超过2mm；4）侧模配制时，必须从梁的净跨之中计算，接点设置于梁跨中间，确保梁、柱细部尺寸完整，梁底板按要求大于4m跨度的应起拱，以L/500为标准。1.3剪力墙支模：剪力墙采用高强度九合板配制，Ф12对拉螺栓连接，间距450×450mm纵横布置。采用80×60方木作衬档形成整体，接头错开，方木长度采用4000、2000二种规格，竖向档距按对拉螺栓间距而立。2支模方法2.1剪力墙支模1)待钢筋绑扎、预埋件管道、预埋件等隐蔽验收合格后，方可立模。2)模板采用80×60方木作衬档边形成整体，方木长度采用4000、2000mm两种规格，使接头错开，竖向档距按照12对拉螺栓间距而立。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页3）剪力墙外侧模板采用48钢管，每排二根，钢管外侧用二个伞形帽固定件或成品铁板垫块加螺帽拧紧，全面检查，不得漏拧。用线...
