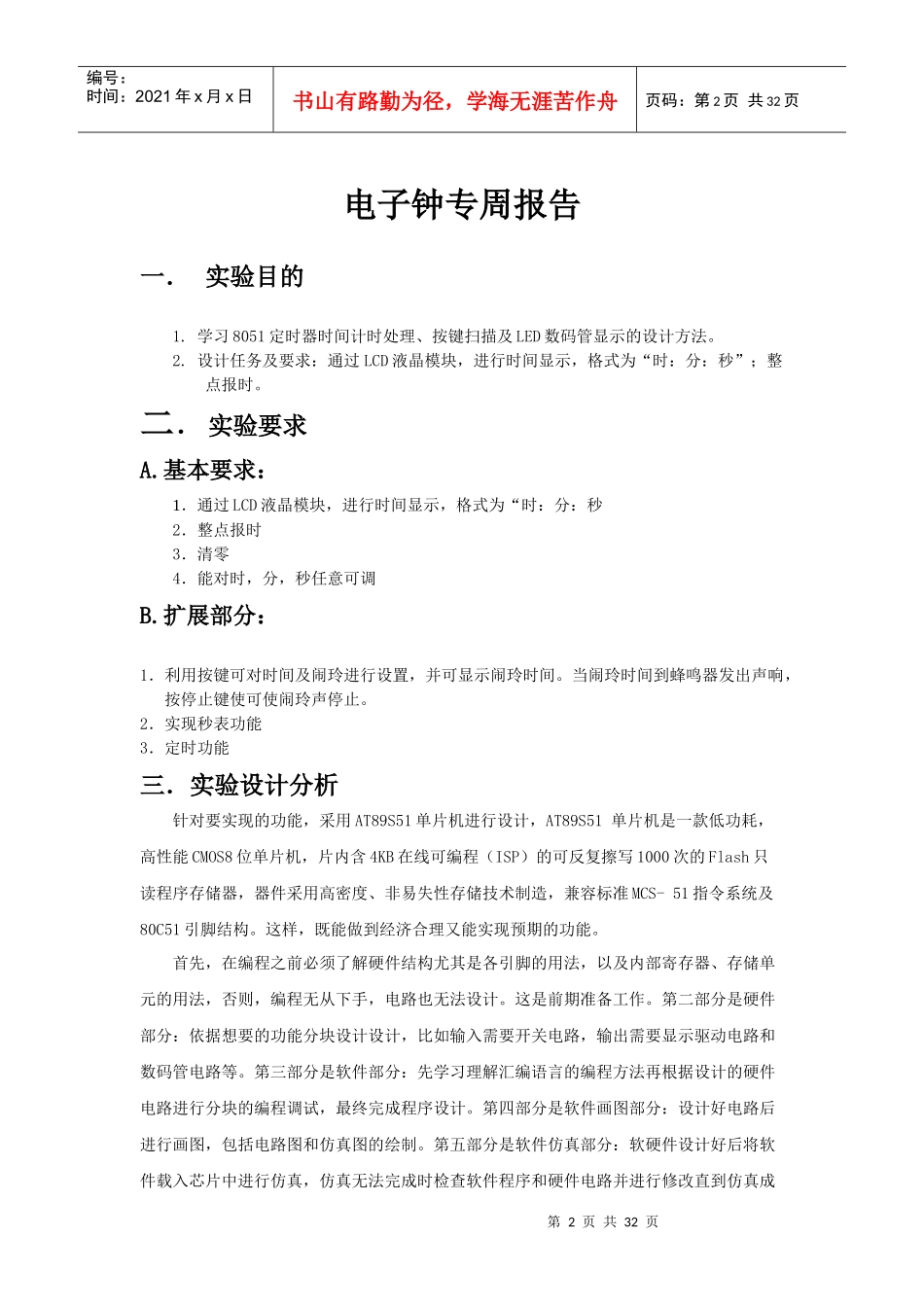

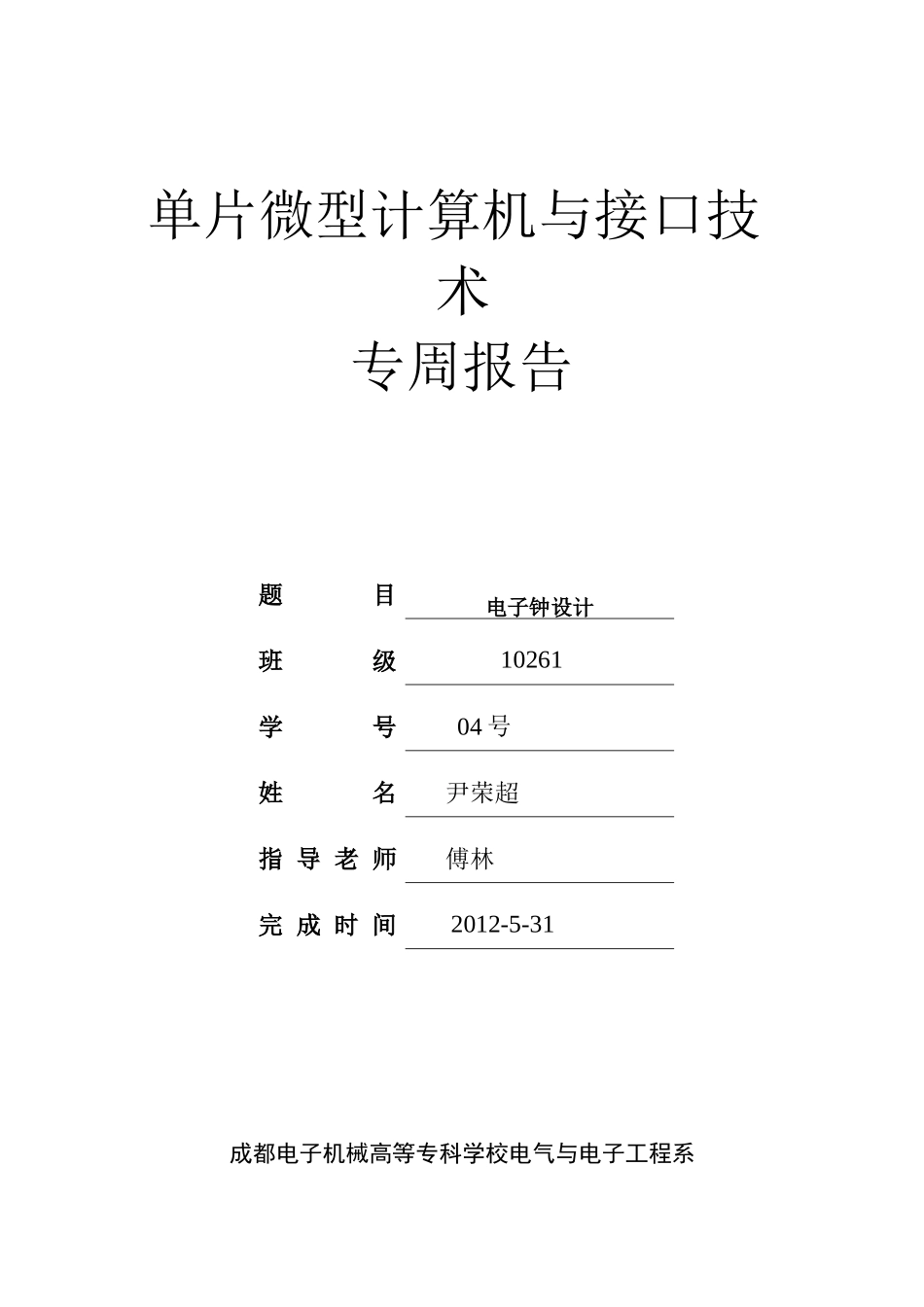

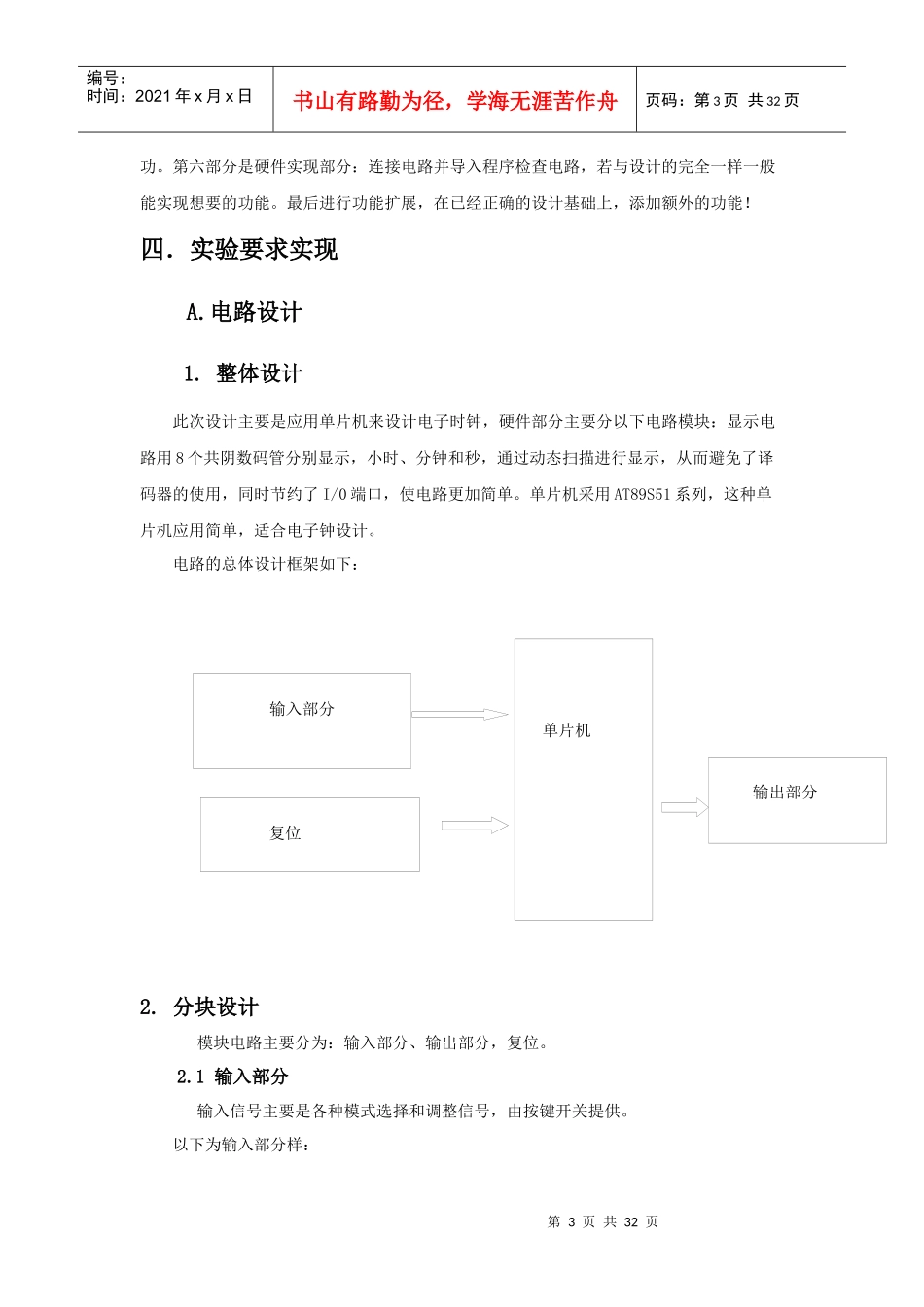

单片微型计算机与接口技术专周报告题目电子钟设计班级10261学号04号姓名尹荣超指导老师傅林完成时间2012-5-31成都电子机械高等专科学校电气与电子工程系第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页电子钟专周报告一．实验目的1.学习8051定时器时间计时处理、按键扫描及LED数码管显示的设计方法。2.设计任务及要求：通过LCD液晶模块，进行时间显示，格式为“时：分：秒”；整点报时。二．实验要求A.基本要求：1．通过LCD液晶模块，进行时间显示，格式为“时：分：秒2．整点报时3．清零4．能对时，分，秒任意可调B.扩展部分：1．利用按键可对时间及闹玲进行设置，并可显示闹玲时间。当闹玲时间到蜂鸣器发出声响，按停止键使可使闹玲声停止。2．实现秒表功能3．定时功能三．实验设计分析针对要实现的功能，采用AT89S51单片机进行设计，AT89S51单片机是一款低功耗，高性能CMOS8位单片机，片内含4KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构。这样，既能做到经济合理又能实现预期的功能。首先，在编程之前必须了解硬件结构尤其是各引脚的用法，以及内部寄存器、存储单元的用法，否则，编程无从下手，电路也无法设计。这是前期准备工作。第二部分是硬件部分：依据想要的功能分块设计设计，比如输入需要开关电路，输出需要显示驱动电路和数码管电路等。第三部分是软件部分：先学习理解汇编语言的编程方法再根据设计的硬件电路进行分块的编程调试，最终完成程序设计。第四部分是软件画图部分：设计好电路后进行画图，包括电路图和仿真图的绘制。第五部分是软件仿真部分：软硬件设计好后将软件载入芯片中进行仿真，仿真无法完成时检查软件程序和硬件电路并进行修改直到仿真成第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页功。第六部分是硬件实现部分：连接电路并导入程序检查电路，若与设计的完全一样一般能实现想要的功能。最后进行功能扩展，在已经正确的设计基础上，添加额外的功能！四．实验要求实现A.电路设计1.整体设计此次设计主要是应用单片机来设计电子时钟，硬件部分主要分以下电路模块：显示电路用8个共阴数码管分别显示，小时、分钟和秒，通过动态扫描进行显示，从而避免了译码器的使用，同时节约了I/0端口，使电路更加简单。单片机采用AT89S51系列，这种单片机应用简单，适合电子钟设计。电路的总体设计框架如下：2.分块设计模块电路主要分为：输入部分、输出部分，复位。2.1输入部分输入信号主要是各种模式选择和调整信号，由按键开关提供。以下为输入部分样：输入部分单片机输出部分复位第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页在本实验中主要用用P3口输入按键信号，还用到了特殊的P0口。对于P0口，由于其存在高阻状态，为了实现开关功能，给其添加上拉电阻，具体如下图所示：2.2输出部分本电路的输出信号为7段数码管的位选和段选信号，闹铃脉冲信号，提示灯信号。本实验的数码管是共阴的，为了防止段选信号不能驱动数码管，故在P1口连接上拉电阻后，再送段选信号，以提高驱动，位选信号直接从P2口接入，如下图：P3.5P3.6P3.7P2.6P2.7P3.0SECMINHOUR开始/继续时钟/闹钟清零XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51P2.6P2.7P3.0P0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7P2.0P2.1P2.2P2.3P2.4P2.5P2.6P2.7P3.0P3.5P3.6P3.7234567891RP1220P0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7MIN开始/继续时钟/闹钟清零第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页闹铃由P1.0端输出，模块如...
