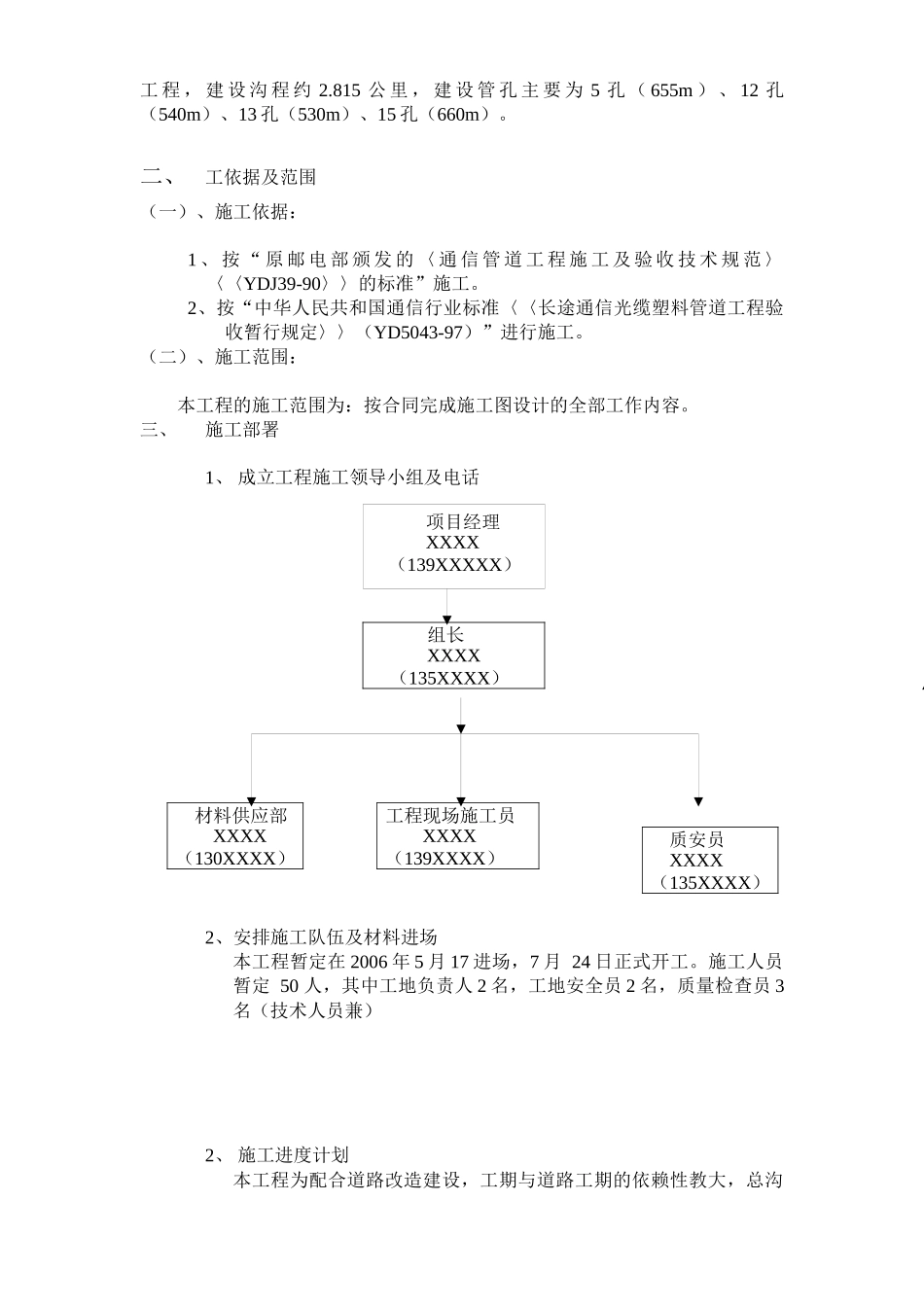

通信管道管道施工组织设计方案工程名称:XX通信管道工程工程地点:XX编制人：审核人：编制单位:编制日期:2005年5月目录一、工程概况…………………………………………3二、施工依据及范围…………………………………3三、施工部署…………………………………………3-4四、施工技术措施及工艺……………………………4-5五、质量、安全控制措施……………………………5-7六、文明施工………………………………………8七、工程交工验收……………………………………8八、施工进度计划表…………………………………9一、工程概况本工程为配合外环路与XXX国道交接立交建设的需要进行的通信管道改造工程，建设沟程约2.815公里，建设管孔主要为5孔（655m）、12孔（540m）、13孔（530m）、15孔（660m）。二、工依据及范围（一）、施工依据：1、按“原邮电部颁发的〈通信管道工程施工及验收技术规范〉〈〈YDJ39-90〉〉的标准”施工。2、按“中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收暂行规定〉〉（YD5043-97）”进行施工。（二）、施工范围：本工程的施工范围为：按合同完成施工图设计的全部工作内容。三、施工部署1、成立工程施工领导小组及电话2、安排施工队伍及材料进场本工程暂定在2006年5月17进场，7月24日正式开工。施工人员暂定50人，其中工地负责人2名，工地安全员2名，质量检查员3名（技术人员兼）2、施工进度计划本工程为配合道路改造建设，工期与道路工期的依赖性教大，总沟项目经理XXXX（139XXXXX）组长XXXX（135XXXX）材料供应部XXXX（130XXXX）工程现场施工员XXXX（139XXXX）质安员XXXX（135XXXX）程约2.815公里，折合31.68管孔公里。在施工条件满足的情况下，计划总工期为70天，具体工期计划请参考施工进度计划表。3、主要施工机具表格3编号名称单位数量备注1五十铃2吨货车台12发电机台13抽水机台14安全标志套105其他施工机具批15四、施工技术措施及相关施工工艺（1）本工程采用PVC增强型硬质塑料管，其管身无伤痕，管孔无变形。塑料管在埋设之前用钢锉锉磨管口，以免日后放光缆时刮伤光缆。（2）管道段长：直线管道允许段长一般限制在120米以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于36米，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。（3）管道埋深及其坡度，一般情况下管道的埋设深度按设计要求埋设，在特殊情况下管道允许最小埋深如下表：管材种类地面至管顶的最小埋深（米）人行道下车行道下塑料管0.50.7钢管0.20.4如果管道埋深达不到上述要求,则采用150#混凝土或预制混凝土盖板进行包封。为保证管道中积水的流动顺畅，管道的坡度一般最小不得低于2.5‰。(4)一般情况下,手孔内相对位置孔高度差大于0.5米。进入手孔的管道，管底距手孔基础面一般不应小于0.3米。（5）塑料管的敷设：塑料管敷设之前将管沟铲平，石质地段应在塑料管底层铺不小于10CM的碎石或沙，塑料管层与层及同层邻管之间为1CM，并将其间隙及管顶和两侧均用砂填充夯实，为防尘管道群弯曲不规则，管孔数较多的管群可用铁线捆绑及木桩固定，塑料管在易受外力损伤冲击的地段，采用10CM厚的100#混凝土全部包封。通信管道与其他管线最小净距离应符合《通信管道工程及验收技术规范》YDJ39-90的有关规定。（6）人、手孔建筑：本工程人、手孔全部采用原邮电部1990年7月颁布《通信管道人、手孔和管块组群图集》的新型人、手孔规范。A、砖砌人、手孔的基础通常采用无钢筋150#混凝土浇注，其厚度一般规定为12-15CM。B、四壁：人、手孔四壁用甲级机制砖砌筑，砖缝采用不低于75#水泥砂浆填充四壁内外表面均采用100#水泥砂浆进行抹面。C、上覆：人孔上覆是钢筋混凝土构件，厚度一般为大于15cm,通常采用200#或以上的混凝土比较适宜。D、手孔口圈及铁盖：铁口圈内径为65CM，手孔口圈安装在手孔上覆时，应根据路面标高考虑，安装后基本与路面平齐，略高于周围路面0.5-1CM。E、拉力环：拉力环用Ф16MM的钢筋制成U型，安装在进入手孔管道口的下部约20CM处，并正对手孔对面管道的直线方向。（1）以上未尽事宜，请参照现行有关的部门颁布规范和规定执行。五、质量...
