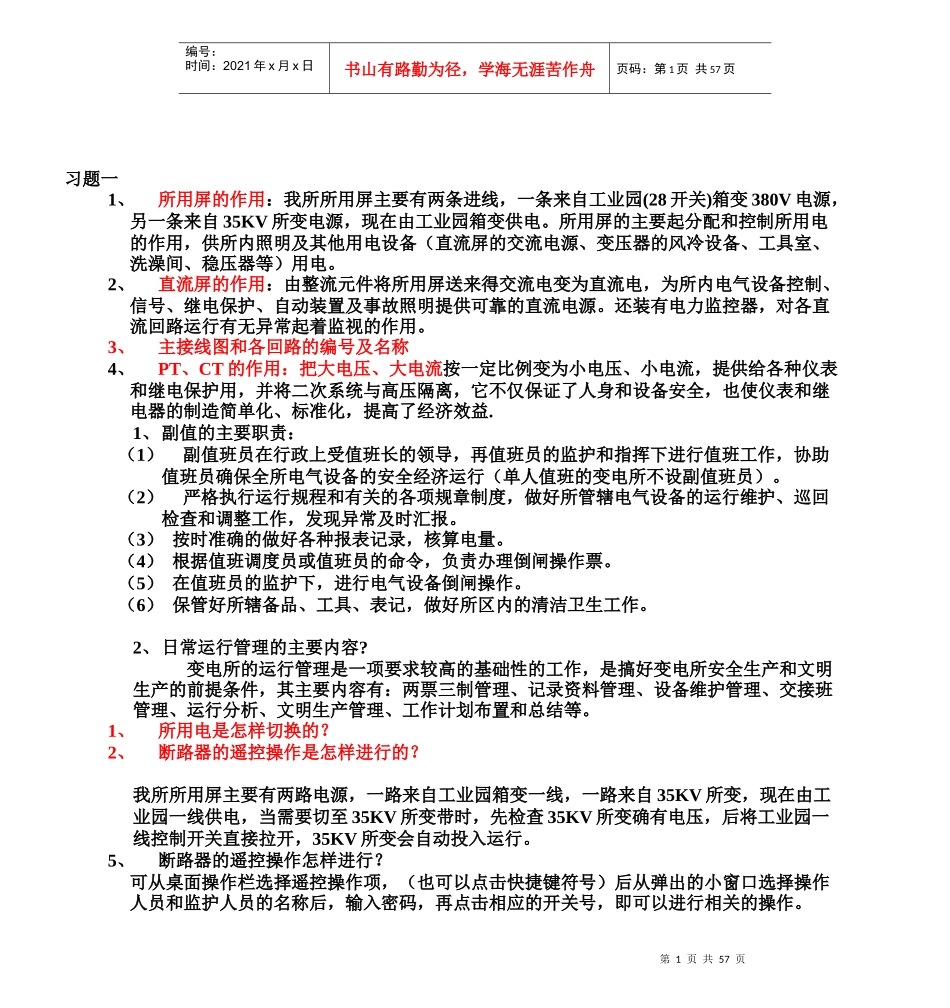

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页习题一1、所用屏的作用：我所所用屏主要有两条进线，一条来自工业园(28开关)箱变380V电源，另一条来自35KV所变电源，现在由工业园箱变供电。所用屏的主要起分配和控制所用电的作用，供所内照明及其他用电设备（直流屏的交流电源、变压器的风冷设备、工具室、洗澡间、稳压器等）用电。2、直流屏的作用：由整流元件将所用屏送来得交流电变为直流电，为所内电气设备控制、信号、继电保护、自动装置及事故照明提供可靠的直流电源。还装有电力监控器，对各直流回路运行有无异常起着监视的作用。3、主接线图和各回路的编号及名称4、PT、CT的作用：把大电压、大电流按一定比例变为小电压、小电流，提供给各种仪表和继电保护用，并将二次系统与高压隔离，它不仅保证了人身和设备安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益.1、副值的主要职责：（1）副值班员在行政上受值班长的领导，再值班员的监护和指挥下进行值班工作，协助值班员确保全所电气设备的安全经济运行（单人值班的变电所不设副值班员）。（2）严格执行运行规程和有关的各项规章制度，做好所管辖电气设备的运行维护、巡回检查和调整工作，发现异常及时汇报。（3）按时准确的做好各种报表记录，核算电量。（4）根据值班调度员或值班员的命令，负责办理倒闸操作票。（5）在值班员的监护下，进行电气设备倒闸操作。（6）保管好所辖备品、工具、表记，做好所区内的清洁卫生工作。2、日常运行管理的主要内容?变电所的运行管理是一项要求较高的基础性的工作，是搞好变电所安全生产和文明生产的前提条件，其主要内容有：两票三制管理、记录资料管理、设备维护管理、交接班管理、运行分析、文明生产管理、工作计划布置和总结等。1、所用电是怎样切换的？2、断路器的遥控操作是怎样进行的？我所所用屏主要有两路电源，一路来自工业园箱变一线，一路来自35KV所变，现在由工业园一线供电，当需要切至35KV所变带时，先检查35KV所变确有电压，后将工业园一线控制开关直接拉开，35KV所变会自动投入运行。5、断路器的遥控操作怎样进行？可从桌面操作栏选择遥控操作项，（也可以点击快捷键符号）后从弹出的小窗口选择操作人员和监护人员的名称后，输入密码，再点击相应的开关号，即可以进行相关的操作。第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页习题三1、写出木业线3开关由运行转检修的操作票2、写出纸箱厂24开关由运行转检修的操作票3、电度表的倍率是怎样计算出的？4、线路所带负荷是怎样计算的？5、木业线3开关由运行转检修（1）检查木业线3开关负荷确已为零（2）拉开木业线3开关（3）检查木业线3开关确已拉开（4）检查木业线3开关确在断开位置（5）拉开木业线3开关控制小开关（6）取下木业线3开关合闸保险（+、-）两只（7）拉开木业线3开关3-3刀闸（8）检查木业线3开关3-3刀闸确已拉开（9）拉开木业线3开关3-1刀闸（10）检查木业线3开关3-1刀闸确已拉开（11）在木业线3开关3-3刀闸下口验明确无电压（12）合上木业线3开关3-D3接地刀闸（13）检查木业线3开关3-D3接地刀闸确已合好（14）在木业线3开关3-1刀闸下口验明确无电压（15）合上木业线3开关3-D5接地刀闸（16）检查木业线3开关3-D5接地刀闸确已合好（17）汇报记录2、纸箱厂24开关由运行转检修1模拟操作2检查纸箱厂24开关负荷确已为零3拉开纸箱厂24开关4检查纸箱厂24开关确已拉开5取下纸箱厂24开关合闸保险“+”“-”两只6将纸箱厂24开关手车由＂工作位置＂摇至＂试验位置＂7检查纸箱厂24开关确至＂试验位置＂8取下纸箱厂24开关二次插件9将纸箱厂24开关手车由实验位置拉至检修位置取下纸箱厂24开关控制保险“+”“-”两只10验明纸箱厂24开关下口确无电压第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页11合上将纸箱厂24开关接地刀闸12检查纸箱厂24开关接地刀闸确已合好13汇报记录ㄅ第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
