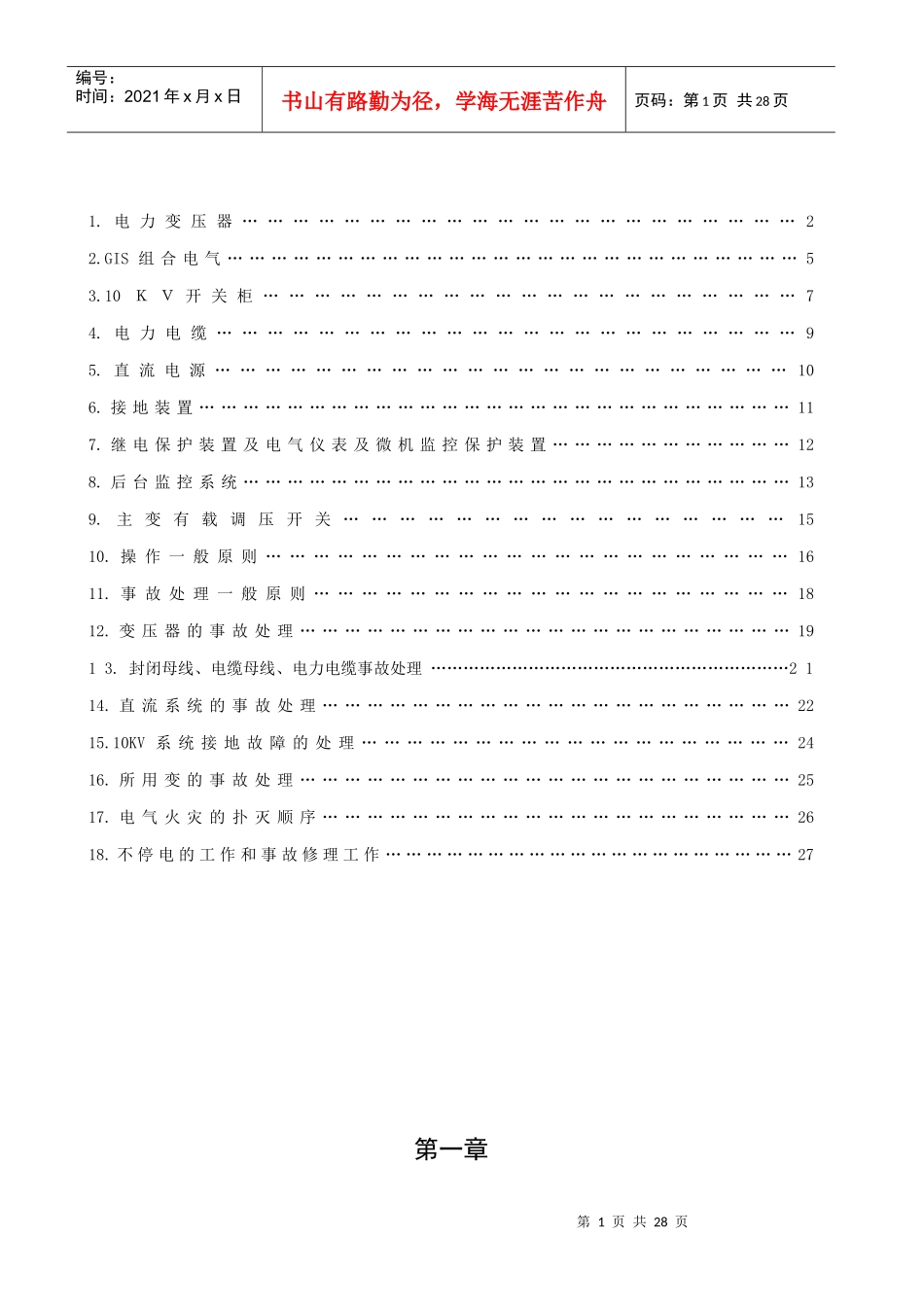

变配电工培训资料目次第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页1.电力变压器…………………………………………………………22.GIS组合电气……………………………………………………………………53.10ＫＶ开关柜………………………………………………………74.电力电缆……………………………………………………………95.直流电源……………………………………………………………106.接地装置………………………………………………………………………117.继电保护装置及电气仪表及微机监控保护装置……………………………128.后台监控系统…………………………………………………………………139.主变有载调压开关…………………………………………1510.操作一般原则…………………………………………………………1611.事故处理一般原则……………………………………………………1812.变压器的事故处理…………………………………………………………1913.封闭母线、电缆母线、电力电缆事故处理…………………………………………………………2114.直流系统的事故处理………………………………………………………2215.10KV系统接地故障的处理…………………………………………………2416.所用变的事故处理…………………………………………………………2517.电气火灾的扑灭顺序………………………………………………………2618.不停电的工作和事故修理工作……………………………………………………27第一章第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页电力变压器1.1110KV变压器运行方式1.1.1各侧电压不超过分接头电压的105%。1.1.2电流不超过分接头额定电流110KV侧187.3安可长期运行。1.1.3当风扇停运时，变压器按额定负荷的70%运行。1.1.4当风扇故障时，变压器额定运行的上层油温不超过85℃时，可按额定负荷的70%运行。1.2运行指标1.2.11.2.2主变有载调压一般二次电压应控制在９.５～10.5kv之内。1.3正常运行时的巡视内容：1.3.1检查变压器油枕及套管油色、油位正常，各部无漏油，有无水及赃物1.3.2检查变压器的油温及温度计是否正常，与DCS无差异；1.3.3检查变压器套管是否清洁，有无破损裂纹，放电及其他现象1.3.4检查变压器嗡嗡声的性质，音响是否加大，有无新的音调发生等；1.3.5检查散热器风扇运行是否正常，有无震动及异音。1.3.6呼吸器畅通，硅胶不应变色饱和，油封呼吸器的油位正常；1.3.7变压器引线不应过松、过紧，接头接触良好，有无过热变色现象；1.3.8负荷情况，注意并记录变压器的电流电压温度等变化情况。1.3.9新投入变压器24小时内应每小时巡视一次。1.4变压器分接头：1.4.1如主变有载调压装置，经常处于自动调节位置，退出自动时应根据系统运行情况，值班人员应及时进行调节，使二次电压保持在10.0一10.5KV之间。1.5变压器在正常运行中，发现有任何不正常现象时，应设法消除，如需要停运检查时，应汇报领导后可倒备用变压器供电。1.5.1变压器开关跳闸停运，检查保护装置是否保护动作未查明原因不得再次送电。1.5.2如轻瓦斯继电器动作，尽快通知领导，并由专业化验人员取油样进行色谱分析。如气体是无色无味而又不可燃的则可继续运行；但应汇报领导同意。如气体是可燃的且颜色如灰白色、微黄色、灰色、黄色或黑色时，则系变压器内部发生故障引起，必须停止运行进行处理。1.5.3如未发现保护信号出现，则查看变压器本体；1.5.3.1变压器内部音响很大，很不均匀，有爆裂声。1.5.3.2油枕喷油或防爆管喷油。1.5.3.3套管有严重破损和放电现象。1.5.3.4漏油严重，致使油面下降，低于油标的下限。1.6变压器安装或检修后投运检查1.6.1冷却装置、调压装置、设备接地排连接正常；第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页1.6.2变压器油位、套管无异常；1.6.3本体上无导线、遗留物等；1.6.4油漆完整、相序正确，各处无渗漏油；1.6.5本体、有载调压和瓦斯继电器油门已打开；1.6.6全部试验数据合格，保护联动、冷却装置试...
