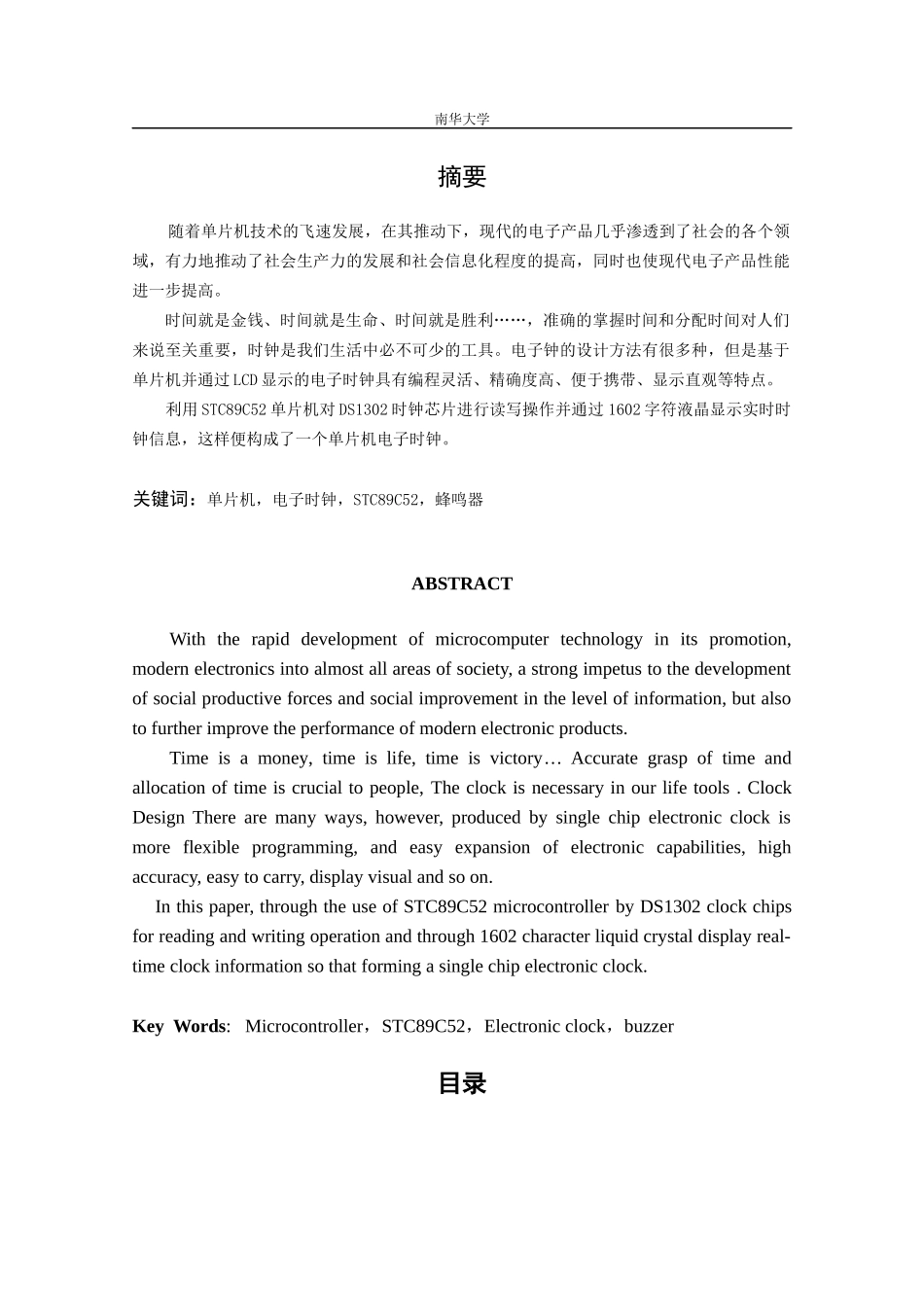

电子技术实验报告基于51单片机的电子时钟设计学院：电气工程学院专业：电子信息工程班级：学生姓名：学号：指导教师：2012年6月1日南华大学摘要随着单片机技术的飞速发展，在其推动下，现代的电子产品几乎渗透到了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高。时间就是金钱、时间就是生命、时间就是胜利……，准确的掌握时间和分配时间对人们来说至关重要，时钟是我们生活中必不可少的工具。电子钟的设计方法有很多种，但是基于单片机并通过LCD显示的电子时钟具有编程灵活、精确度高、便于携带、显示直观等特点。利用STC89C52单片机对DS1302时钟芯片进行读写操作并通过1602字符液晶显示实时时钟信息，这样便构成了一个单片机电子时钟。关键词：单片机，电子时钟，STC89C52，蜂鸣器ABSTRACTWiththerapiddevelopmentofmicrocomputertechnologyinitspromotion,modernelectronicsintoalmostallareasofsociety,astrongimpetustothedevelopmentofsocialproductiveforcesandsocialimprovementinthelevelofinformation,butalsotofurtherimprovetheperformanceofmodernelectronicproducts.Timeisamoney,timeislife,timeisvictory…Accurategraspoftimeandallocationoftimeiscrucialtopeople,Theclockisnecessaryinourlifetools.ClockDesignTherearemanyways,however,producedbysinglechipelectronicclockismoreflexibleprogramming,andeasyexpansionofelectroniccapabilities,highaccuracy,easytocarry,displayvisualandsoon.Inthispaper,throughtheuseofSTC89C52microcontrollerbyDS1302clockchipsforreadingandwritingoperationandthrough1602characterliquidcrystaldisplayreal-timeclockinformationsothatformingasinglechipelectronicclock.KeyWords:Microcontroller，STC89C52，Electronicclock，buzzer目录南华大学绪论---------------------------------------------------------------1概述---------------------------------------------1研究目的-----------------------------------------1第1章设计要求与方案论证--------------------------------21.1设计要求-------------------------------------21.2系统基本方案选择和论证-----------------------21.2.1单片机芯片的选择方案和论证---------------------21.2.2显示模块选择方案和论证—————————————---21.2.3时钟芯片的选择方案和论证-----------------------21.3电路设计最终方案决定----------------------------------3第2章主要元件介绍-----------------------------------------32.1STC89C52以及最小系统介绍--------------------32.1.1STC89C52主要功能及PDIP封装----------------------42.1.2STC89C52引脚介绍-----------------------------------42.1.3STC89C52最小系统-----------------------------------42.2DS1302时钟芯片以及集成时钟模块介绍----------52.2.1DS1302概述------------------------------------------62.2.2DS1302引脚介绍-------------------------------------62.2.3DS1302使用方法-------------------------------------62.2.4时钟集成模块内部原理图以及实物图--------------82.31602字符液晶以及显示模块介绍-----------------92.3.11602液晶概述-----------------------------------------92.3.21602引脚介绍---------------------------------------102.3.31602字符液晶使用方法------------------------------112.3.4LCD显示模块原理图-----------------------------13第3章系统硬件设计—————————————143.1电路设计框图--------------------------------143.2系统硬件概述--------------------------------14第4章系统的软件设计-------------------------------------154.1程序流程框图--------------------------------15南华大学第5章系统测试与总结----------------------------175.1系统测试------------------------------------175.2总结----------------------------------------1...
