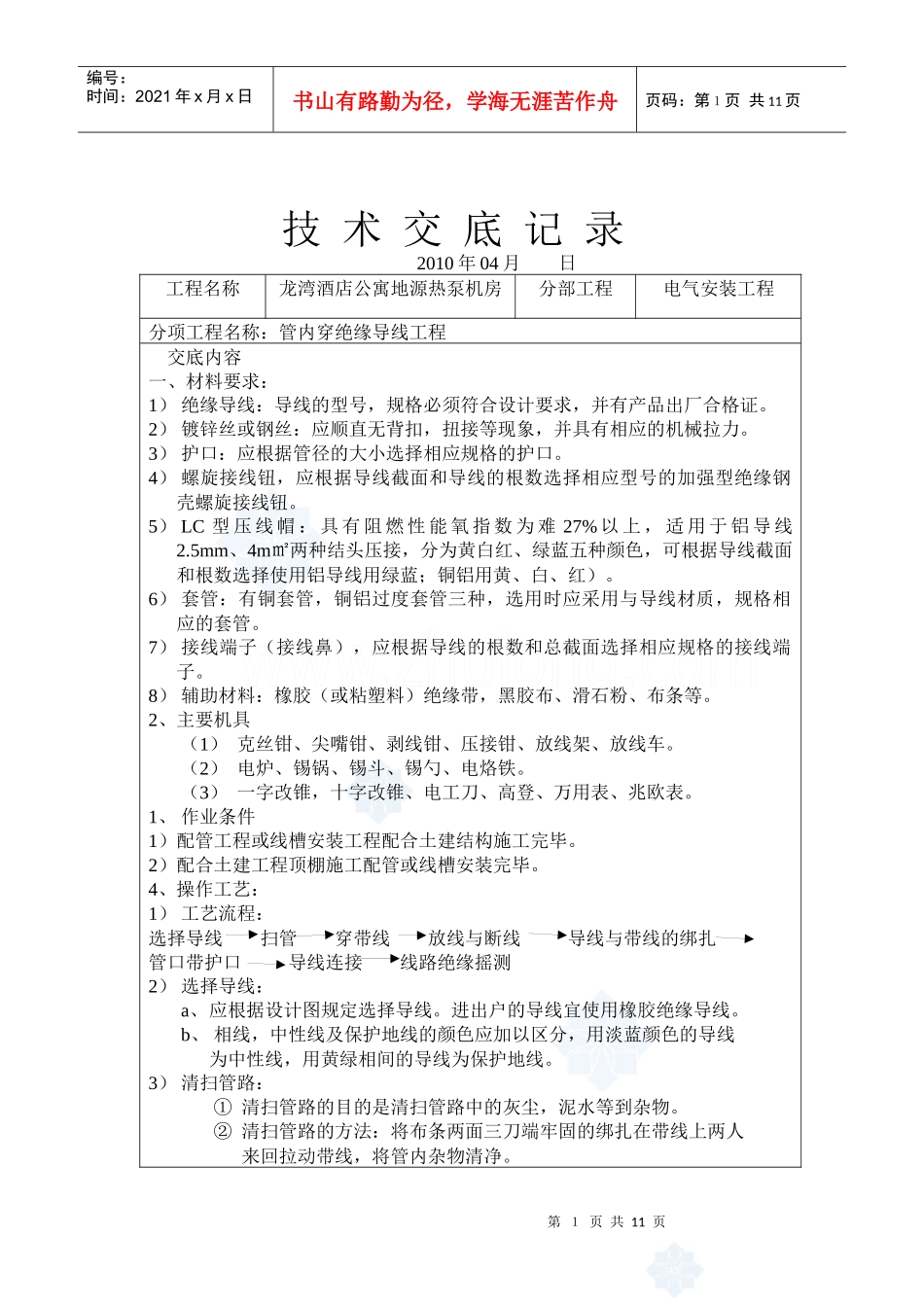

第１页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共11页技术交底记录2010年04月日工程名称龙湾酒店公寓地源热泵机房分部工程电气安装工程分项工程名称：管内穿绝缘导线工程交底内容一、材料要求：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。2）镀锌丝或钢丝：应顺直无背扣，扭接等现象，并具有相应的机械拉力。3）护口：应根据管径的大小选择相应规格的护口。4）螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。5）LC型压线帽：具有阻燃性能氧指数为难27%以上，适用于铝导线2.5mm、4m㎡两种结头压接，分为黄白红、绿蓝五种颜色，可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）。6）套管：有铜套管，铜铝过度套管三种，选用时应采用与导线材质，规格相应的套管。7）接线端子（接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。8）辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。2、主要机具（1）克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。（2）电炉、锡锅、锡斗、锡勺、电烙铁。（3）一字改锥，十字改锥、电工刀、高登、万用表、兆欧表。1、作业条件1）配管工程或线槽安装工程配合土建结构施工完毕。2）配合土建工程顶棚施工配管或线槽安装完毕。4、操作工艺：1）工艺流程：选择导线扫管穿带线放线与断线导线与带线的绑扎管口带护口导线连接线路绝缘摇测2）选择导线：a、应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。b、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿相间的导线为保护地线。3）清扫管路：①清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。②清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净。第２页共11页第１页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共11页技术负责人交底人接受人技术交底记录2010年04月日工程名称龙湾酒店公寓地源热泵机房分部工程电气安装工程分项工程名称：管内穿绝缘导线工程交底内容4）穿带线：①穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求。②穿带线的方法：一般均采用Φ1.2~2.0mm的铁丝。先将铁丝的一端弯成不封均应留置10~15cm的余量。在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。③穿带线受阻时，应用两面三刀根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。5）放线及断线：a、前应根据施工图导线的规格，型号进行核对；放线时导线应置于放线架或放线车上。b、断线，剪断导线时，导线的预留长度应按以下四种情况考虑。（1）接线盒，开关盒，插座盒及灯头盒内的预留长度为15cm（2）配电箱内导线的预留长度应为配电箱箱体周长的确良1/2（3）出户导线的预留长度应为1.5mm（4）公用导线在分支处，可不剪断导线而直接穿过。6）导线与带线的绑扎：①当导线根数较少时例如二至三根导线，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实。绑扎牢固。便绑扎处形成一个平滑的锥形过度部位。②当导线根数较多或导线截面较大时可将导线前端的绝缘层削去，然后将线芯斜错排列在带上，用绑线缠绕绑扎牢固。③使梆扎接头处形成一个滑的锥形过渡部位，便于穿线。7）管内穿线：①钢管（电线管）在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。②当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。③两人穿线时，应配合协调，一拉一送。④穿线时应注意下列问题：（1）同交流回路的导线必须穿于同一管内。第３页共11页第２页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共11页技术负责人交底人接受人技术交底记录2010年04月日工程名称龙湾酒店公寓地源热泵机房分部工程电气安装工程分项工程名称：管内穿绝缘导线工程交底内容（2）不同回路，不同电压和交流与直流的导线，不得穿入同一管内。（3）导线在变形缝处，...
