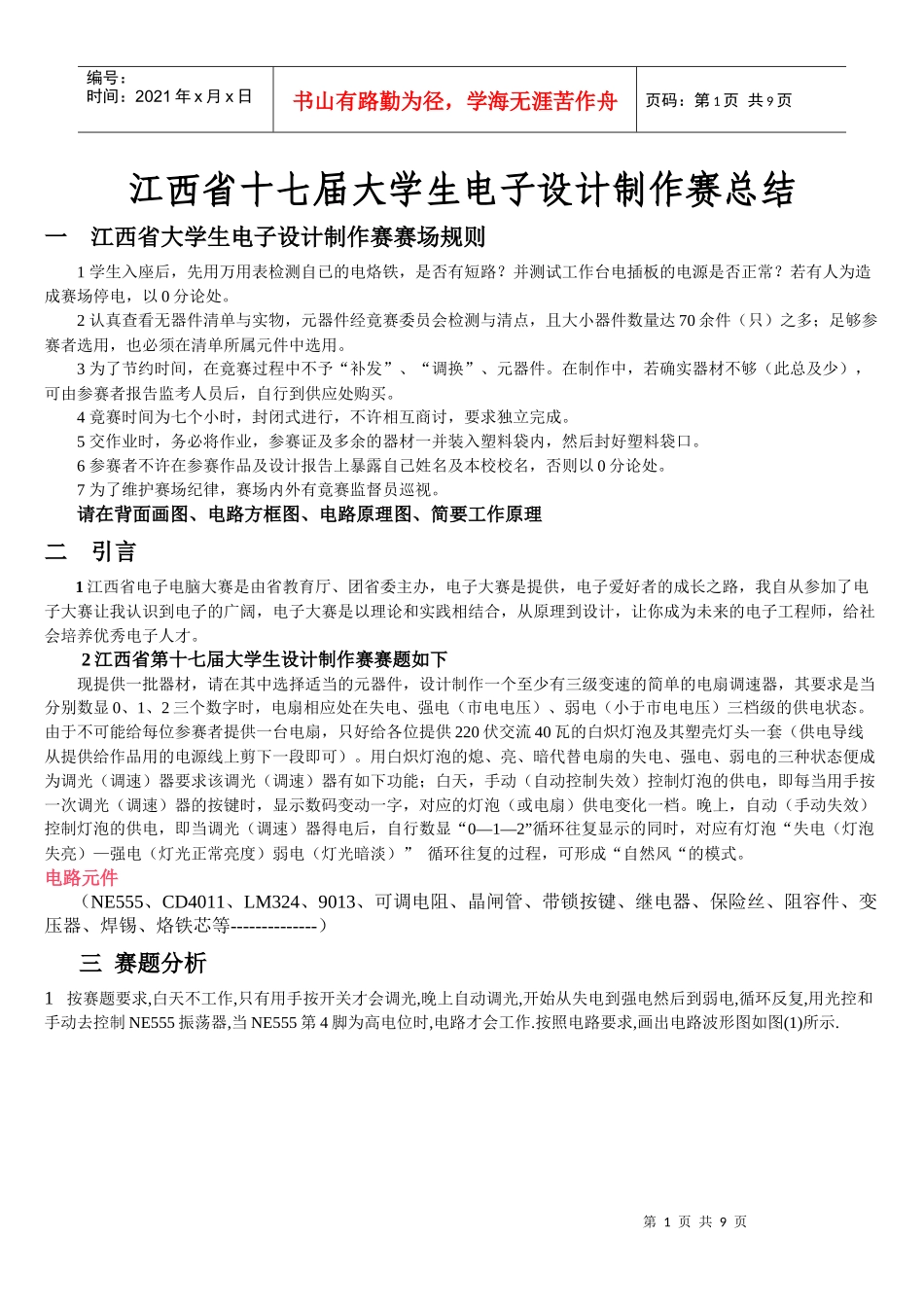

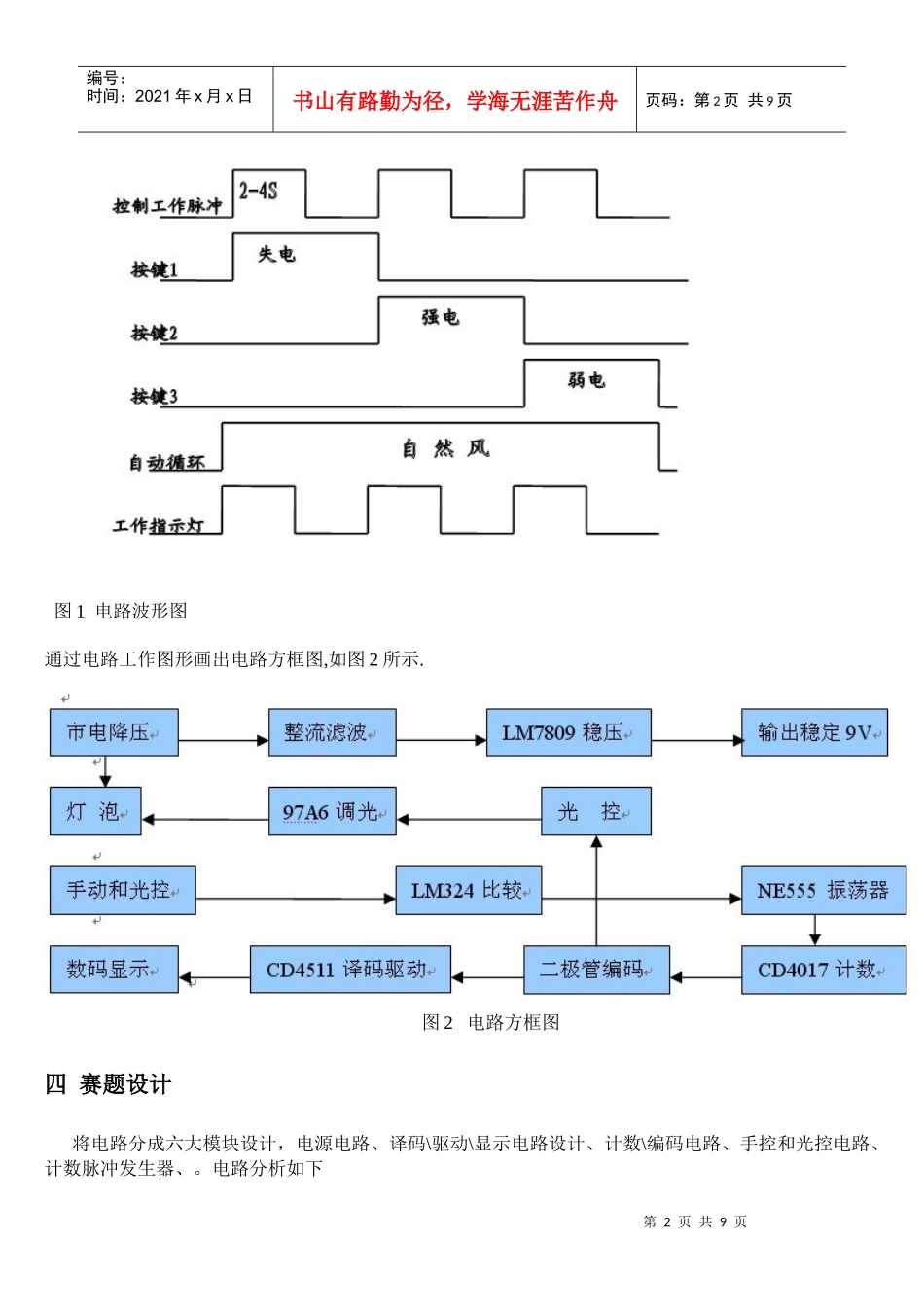

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页江西省十七届大学生电子设计制作赛总结一江西省大学生电子设计制作赛赛场规则1学生入座后，先用万用表检测自已的电烙铁，是否有短路？并测试工作台电插板的电源是否正常？若有人为造成赛场停电，以0分论处。2认真查看无器件清单与实物，元器件经竟赛委员会检测与清点，且大小器件数量达70余件（只）之多；足够参赛者选用，也必须在清单所属元件中选用。3为了节约时间，在竟赛过程中不予“补发”、“调换”、元器件。在制作中，若确实器材不够（此总及少），可由参赛者报告监考人员后，自行到供应处购买。4竟赛时间为七个小时，封闭式进行，不许相互商讨，要求独立完成。5交作业时，务必将作业，参赛证及多余的器材一并装入塑料袋内，然后封好塑料袋口。6参赛者不许在参赛作品及设计报告上暴露自己姓名及本校校名，否则以0分论处。7为了维护赛场纪律，赛场内外有竟赛监督员巡视。请在背面画图、电路方框图、电路原理图、简要工作原理二引言1江西省电子电脑大赛是由省教育厅、团省委主办，电子大赛是提供，电子爱好者的成长之路，我自从参加了电子大赛让我认识到电子的广阔，电子大赛是以理论和实践相结合，从原理到设计，让你成为未来的电子工程师，给社会培养优秀电子人才。2江西省第十七届大学生设计制作赛赛题如下现提供一批器材，请在其中选择适当的元器件，设计制作一个至少有三级变速的简单的电扇调速器，其要求是当分别数显0、1、2三个数字时，电扇相应处在失电、强电（市电电压）、弱电（小于市电电压）三档级的供电状态。由于不可能给每位参赛者提供一台电扇，只好给各位提供220伏交流40瓦的白炽灯泡及其塑壳灯头一套（供电导线从提供给作品用的电源线上剪下一段即可）。用白炽灯泡的熄、亮、暗代替电扇的失电、强电、弱电的三种状态便成为调光（调速）器要求该调光（调速）器有如下功能；白天，手动（自动控制失效）控制灯泡的供电，即每当用手按一次调光（调速）器的按键时，显示数码变动一字，对应的灯泡（或电扇）供电变化一档。晚上，自动（手动失效）控制灯泡的供电，即当调光（调速）器得电后，自行数显“0—1—2”循环往复显示的同时，对应有灯泡“失电（灯泡失亮）—强电（灯光正常亮度）弱电（灯光暗淡）”循环往复的过程，可形成“自然风“的模式。电路元件（NE555、CD4011、LM324、9013、可调电阻、晶闸管、带锁按键、继电器、保险丝、阻容件、变压器、焊锡、烙铁芯等--------------）三赛题分析1按赛题要求,白天不工作,只有用手按开关才会调光,晚上自动调光,开始从失电到强电然后到弱电,循环反复,用光控和手动去控制NE555振荡器,当NE555第4脚为高电位时,电路才会工作.按照电路要求,画出电路波形图如图(1)所示.第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图1电路波形图通过电路工作图形画出电路方框图,如图2所示.图2电路方框图四赛题设计将电路分成六大模块设计，电源电路、译码\驱动\显示电路设计、计数\编码电路、手控和光控电路、计数脉冲发生器、。电路分析如下第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页(一)单元电路分析1电源电路设计市电电压通过保险丝，采用变压器降压、IN4007二极管整流、电容滤波、LM7809稳压输出、利用红色发光二极管指示电源电路工作状态，电路原理如图3所示。220V市点经过变压器降压，二极管路桥式整流，C4用于滤除由市电引入的高频干扰，用瓷片电容104，电容C2滤波后送入LM7809第1脚，第2脚接地，第3脚输出稳定的电压，电压为9V。C6滤除高频干扰，C3滤波得到稳定9V电压，给电路工作，红色发出二极管是电源指示灯，R11是发光二极管的限流电阻，阻值的范围是（510Ω~1K）发光二极管的正常工作电流为10mA，如果发现发光二极管不亮，那说明你的电路有故障，你要看一下保险丝有没有坏，如果没有就检查桥式整流，检查是二极管有没有接反，重主要的是LM7809的管脚有没有接反，限流电阻也不能过大，过大发光二极管也不会亮，检修时最好用万用表...
