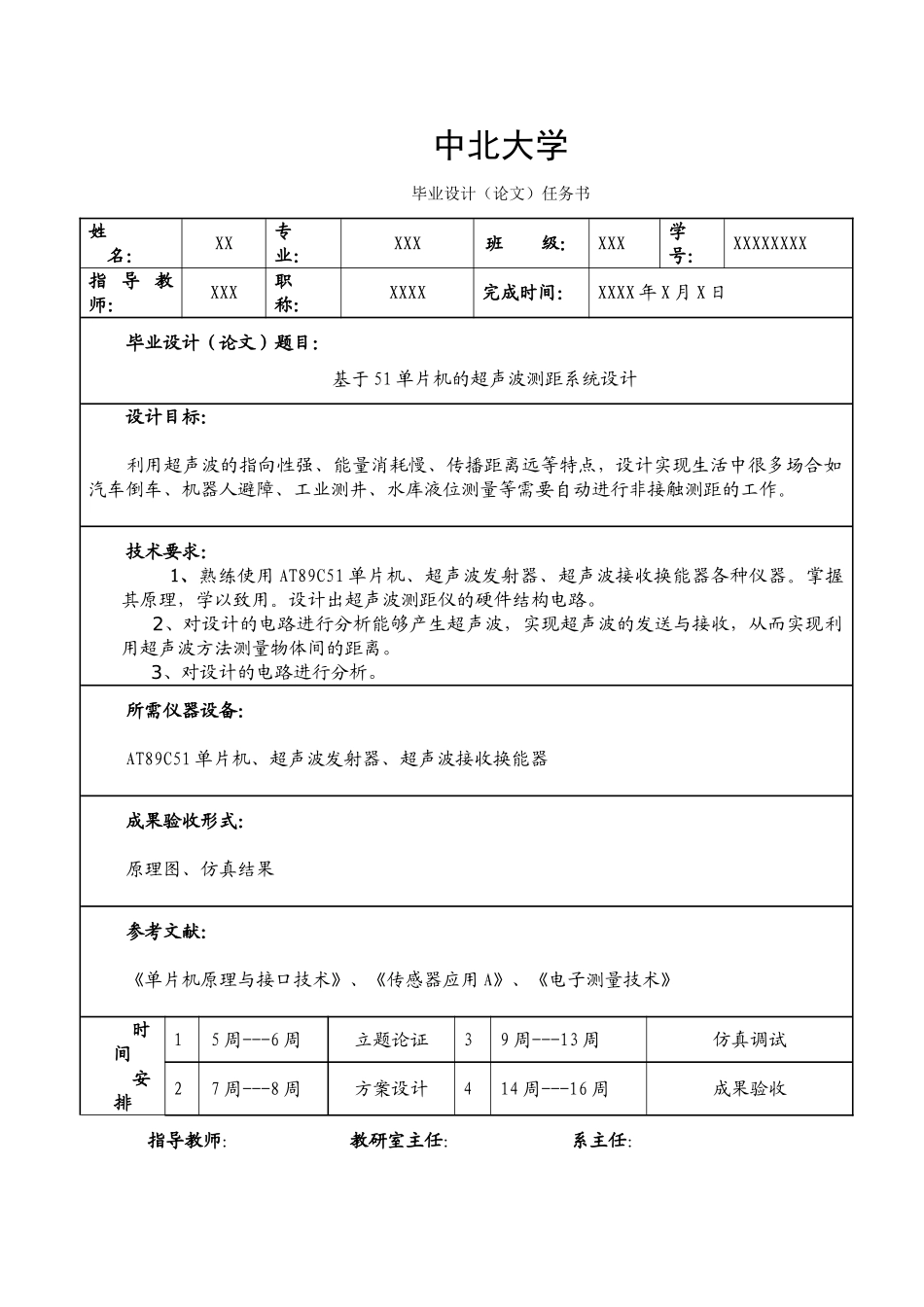

毕业设计报告（论文）报告（论文）题目：基于51单片机的超声波测距系统设计作者所在系部：XXXXXX作者所在专业：XXXXXX作者所在班级：XXXX作者姓名：XXX作者学号：XXXXXXX指导教师姓名：XXX完成时间：XXXX年X月X日中北大学毕业设计（论文）任务书姓名：XX专业：XXX班级：XXX学号：XXXXXXXX指导教师：XXX职称：XXXX完成时间：XXXX年X月X日毕业设计（论文）题目：基于51单片机的超声波测距系统设计设计目标：利用超声波的指向性强、能量消耗慢、传播距离远等特点，设计实现生活中很多场合如汽车倒车、机器人避障、工业测井、水库液位测量等需要自动进行非接触测距的工作。技术要求：1、熟练使用AT89C51单片机、超声波发射器、超声波接收换能器各种仪器。掌握其原理，学以致用。设计出超声波测距仪的硬件结构电路。2、对设计的电路进行分析能够产生超声波，实现超声波的发送与接收，从而实现利用超声波方法测量物体间的距离。3、对设计的电路进行分析。所需仪器设备：AT89C51单片机、超声波发射器、超声波接收换能器成果验收形式：原理图、仿真结果参考文献：《单片机原理与接口技术》、《传感器应用A》、《电子测量技术》时间安排15周---6周立题论证39周---13周仿真调试27周---8周方案设计414周---16周成果验收指导教师：教研室主任：系主任：摘要超声波是指频率在20kHz以上的声波，它属于机械波的范畴。超声波也遵循一般机械波在弹性介质中的传播规律，如在介质的分界面处发生反射和折射现象，在进入介质后被介质吸收而发生衰减等。正是因为具有这些性质，使得超声波可以用于距离的测量中。随着科技水平的不断提高，超声波测距技术被广泛应用于人们日常工作和生活之中。系统的设计主要包括两部分，即硬件电路和软件程序。硬件电路主要包括单片机电路、发射电路、接收电路、显示电路和电源电路，另外还有复位电路和LED控制电路等。我采用以AT89C51单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路。整个电路采用模块化设计，由信号发射和接收、供电、温度测量、显示等模块组成。发射探头的信号经放大和检波后发射出去，单片机的计时器开始计时，超声波被发射后按原路返回,在经过放大带通滤波整形等环节,然后被单片机接收,计数器停止工作并得到时间。温度测量后送到单片机,通过程序对速度进行校正,结合两者实现超声波测距的功能。软件程序主要由主程序、预置子程序、发射子程序、接收子程序、显示子程序等模块组成。它控制单片机进行数据发送与接收，在一定温度下对超声波速度的校正，还有实现数据正确显示在LED上。另外程序控制单片机消除各探头对发射和接收超声波的影响。相关部分附有硬件电路图、程序流程图。实际的环境对超声波有很大的影响，如外部电磁干扰电源干扰信道干扰等等，空气的温度对超声波的速度影响也很大。此外供电电源也会使测量差生很大的误差。再设计的过程中考虑了这些因素，并给出了一些解决方案。关键词AT89C51超声波测距目录摘要...........................................................................................................................................1第1章绪论.................................................................................................................................11.1课题背景及重要意义.........................................................................................................11.2国内超声检测发展综述.....................................................................................................11.3超声波测距存在的问题与课题的意义.............................................................................21.4本文主要研究内容.............................................................................................................3第2章超声波测距原理与方法..................................................................................................52.1超声波简介................................
