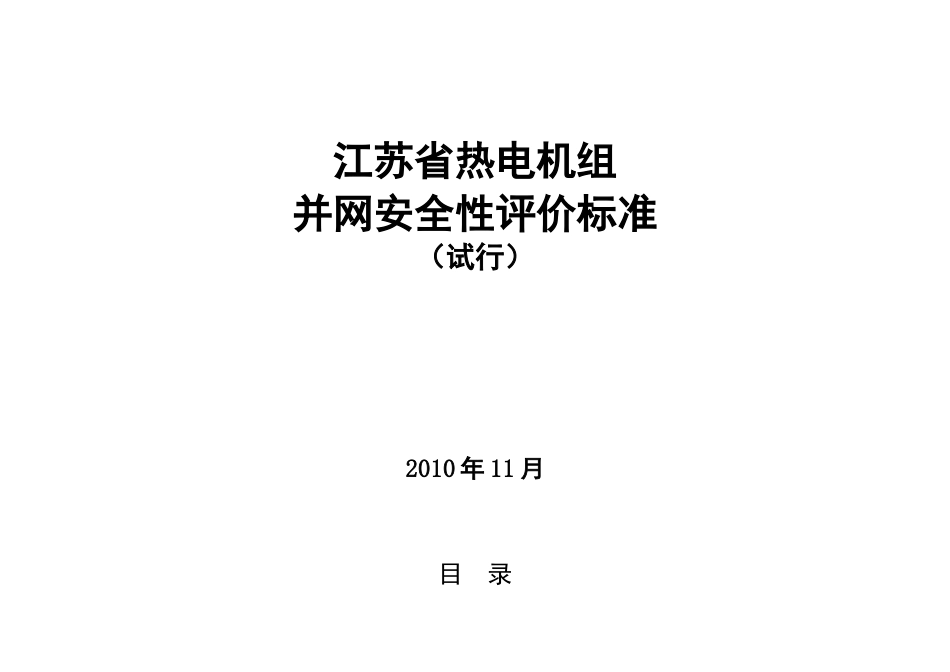

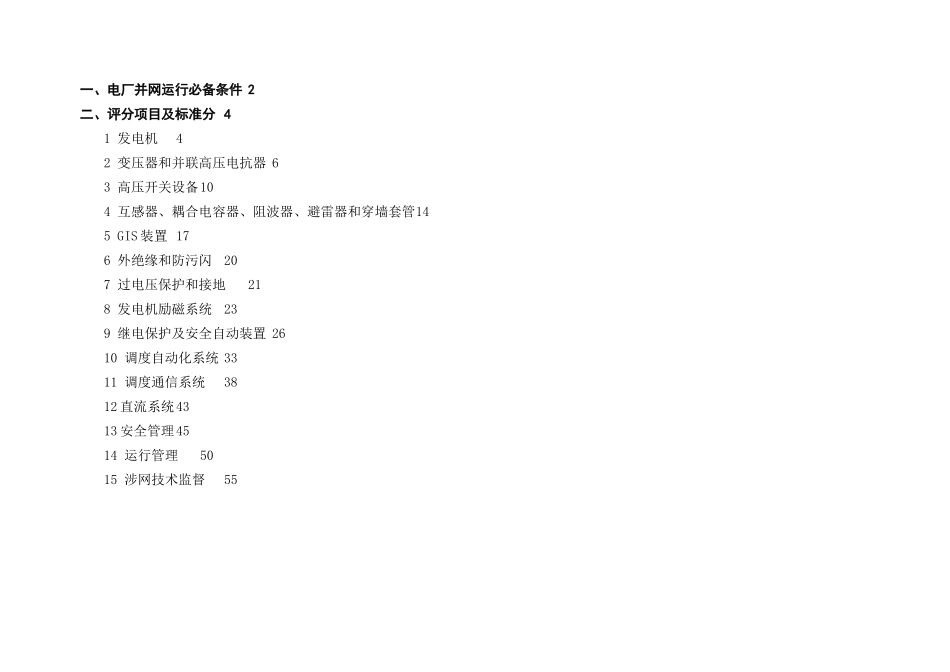

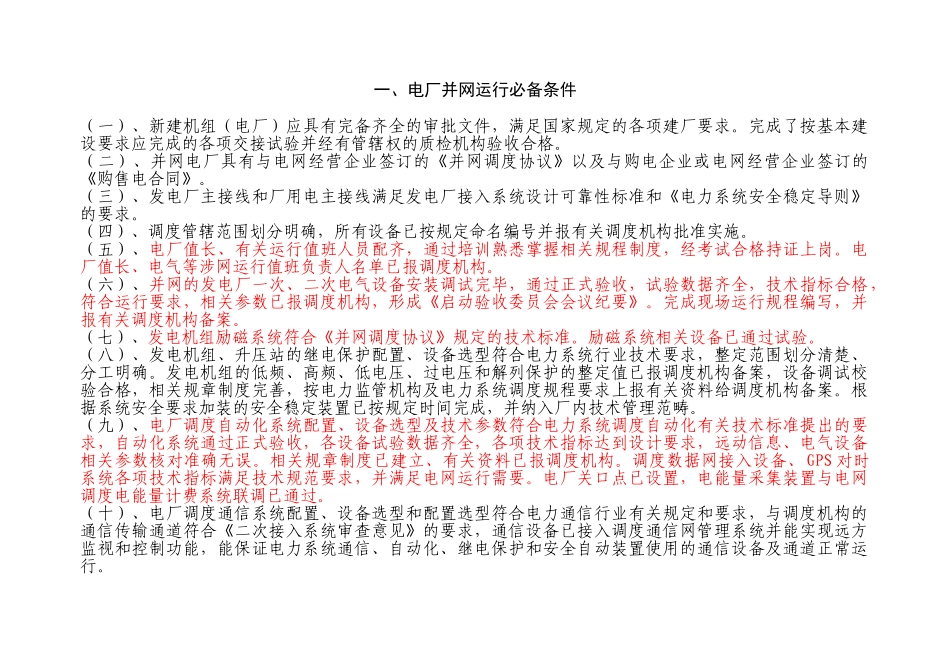

江苏省热电机组并网安全性评价标准（试行）2010年11月目录一、电厂并网运行必备条件2二、评分项目及标准分41发电机42变压器和并联高压电抗器63高压开关设备104互感器、耦合电容器、阻波器、避雷器和穿墙套管145GIS装置176外绝缘和防污闪207过电压保护和接地218发电机励磁系统239继电保护及安全自动装置2610调度自动化系统3311调度通信系统3812直流系统4313安全管理4514运行管理5015涉网技术监督55一、电厂并网运行必备条件（一）、新建机组（电厂）应具有完备齐全的审批文件，满足国家规定的各项建厂要求。完成了按基本建设要求应完成的各项交接试验并经有管辖权的质检机构验收合格。（二）、并网电厂具有与电网经营企业签订的《并网调度协议》以及与购电企业或电网经营企业签订的《购售电合同》。（三）、发电厂主接线和厂用电主接线满足发电厂接入系统设计可靠性标准和《电力系统安全稳定导则》的要求。（四）、调度管辖范围划分明确，所有设备已按规定命名编号并报有关调度机构批准实施。（五）、电厂值长、有关运行值班人员配齐，通过培训熟悉掌握相关规程制度，经考试合格持证上岗。电厂值长、电气等涉网运行值班负责人名单已报调度机构。（六）、并网的发电厂一次、二次电气设备安装调试完毕，通过正式验收，试验数据齐全，技术指标合格，符合运行要求，相关参数已报调度机构，形成《启动验收委员会会议纪要》。完成现场运行规程编写，并报有关调度机构备案。（七）、发电机组励磁系统符合《并网调度协议》规定的技术标准。励磁系统相关设备已通过试验。（八）、发电机组、升压站的继电保护配置、设备选型符合电力系统行业技术要求，整定范围划分清楚、分工明确。发电机组的低频、高频、低电压、过电压和解列保护的整定值已报调度机构备案，设备调试校验合格，相关规章制度完善，按电力监管机构及电力系统调度规程要求上报有关资料给调度机构备案。根据系统安全要求加装的安全稳定装置已按规定时间完成，并纳入厂内技术管理范畴。（九）、电厂调度自动化系统配置、设备选型及技术参数符合电力系统调度自动化有关技术标准提出的要求，自动化系统通过正式验收，各设备试验数据齐全，各项技术指标达到设计要求，远动信息、电气设备相关参数核对准确无误。相关规章制度已建立、有关资料已报调度机构。调度数据网接入设备、GPS对时系统各项技术指标满足技术规范要求，并满足电网运行需要。电厂关口点已设置，电能量采集装置与电网调度电能量计费系统联调已通过。（十）、电厂调度通信系统配置、设备选型和配置选型符合电力通信行业有关规定和要求，与调度机构的通信传输通道符合《二次接入系统审查意见》的要求，通信设备已接入调度通信网管理系统并能实现远方监视和控制功能，能保证电力系统通信、自动化、继电保护和安全自动装置使用的通信设备及通道正常运行。（十一）、根据《安全生产法》制定并实施企业电力生产特大、重大事故和突发灾害应急救缓预案。做到救援预案、救援组织、救援人员、配备相应的器材和设备“四落实”。*其他非省统调机组参照执行二、评分项目及标准分序号评估项目标准分评估方法评分标准实得分备注1发电机220分1.1技术状况100查评依据：GB/T7064-1996《透平型同步电机技术要求》，《汽轮发电机运行规程》（1999年版），DL/T751-2001《水轮发电机运行规程》1.1.1发电机在额定参数下运行能达到铭牌出力,发电机的绕组、铁心和其它部件温度正常；冷却气体、内冷却水和冷却器冷却水的运行温度无异常；定子、转子无局部过热等异常状况20查阅运行日志、缺陷记录，并现场检查超过允许值的不得分1.1.2在额定参数运行下，发电机各轴承的运行温度在允许范围内,发电机规定部位的振动、摆度值在允许范围内20查阅运行日志、缺陷记录，并现场检查有一处超过允许值的酌情扣分；有二处及以上超过允许值的不得分序号评估项目标准分评估方法评分标准实得分备注1.1.3空冷发电机进、出风温度无异常；空冷器风道无堵塞现象15查阅运行日志温度经常达不到要求的不得分，有时达不到要求的酌情扣分1.1.4水内冷发电机定、转子水路无堵塞及漏水现象，各分支引水管流量及水质测量符合...
