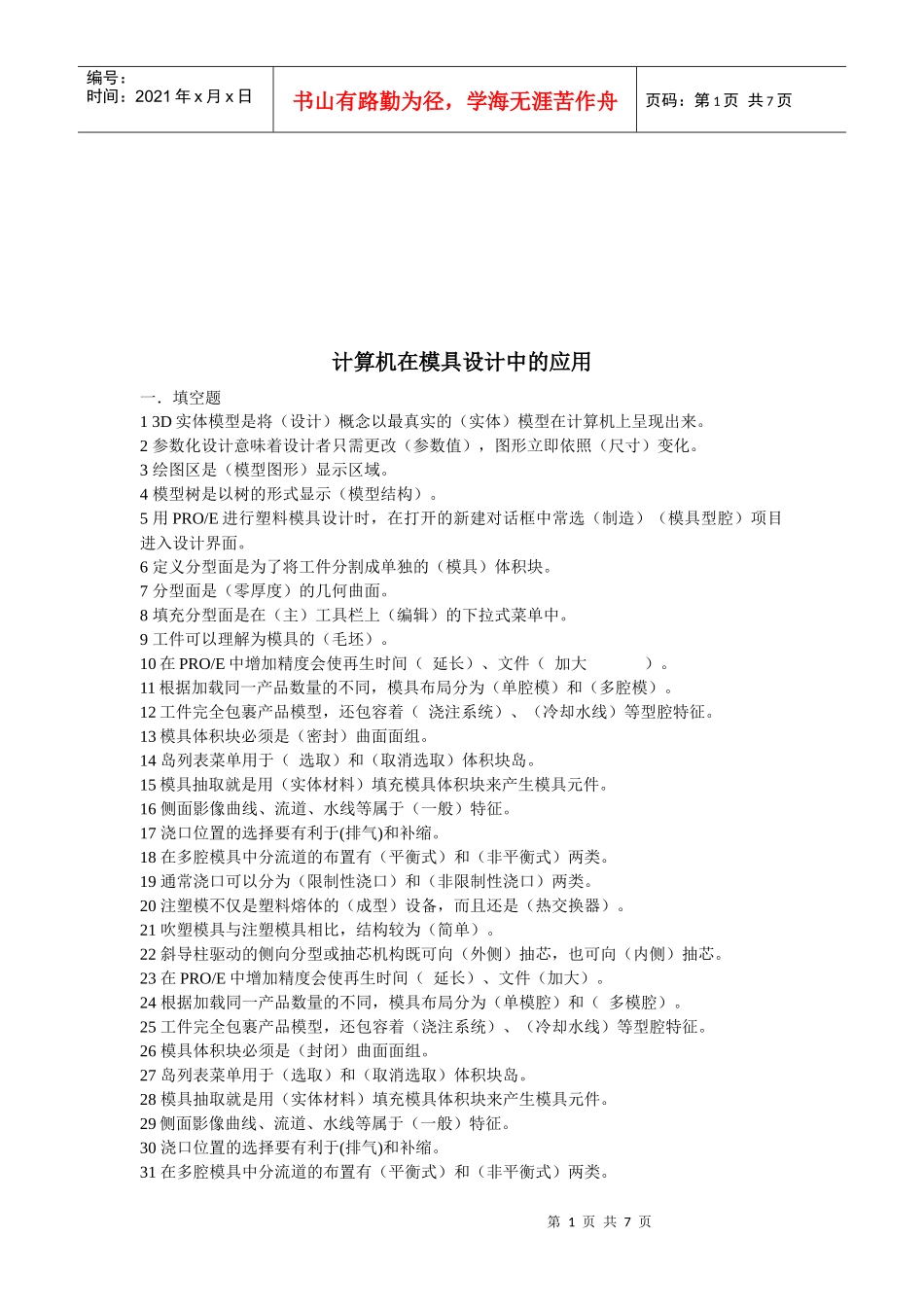

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页计算机在模具设计中的应用一．填空题13D实体模型是将（设计）概念以最真实的（实体）模型在计算机上呈现出来。2参数化设计意味着设计者只需更改（参数值），图形立即依照（尺寸）变化。3绘图区是（模型图形）显示区域。4模型树是以树的形式显示（模型结构）。5用PRO/E进行塑料模具设计时，在打开的新建对话框中常选（制造）（模具型腔）项目进入设计界面。6定义分型面是为了将工件分割成单独的（模具）体积块。7分型面是（零厚度）的几何曲面。8填充分型面是在（主）工具栏上（编辑）的下拉式菜单中。9工件可以理解为模具的（毛坯）。10在PRO/E中增加精度会使再生时间（延长）、文件（加大）。11根据加载同一产品数量的不同，模具布局分为（单腔模）和（多腔模）。12工件完全包裹产品模型，还包容着（浇注系统）、（冷却水线）等型腔特征。13模具体积块必须是（密封）曲面面组。14岛列表菜单用于（选取）和（取消选取）体积块岛。15模具抽取就是用（实体材料）填充模具体积块来产生模具元件。16侧面影像曲线、流道、水线等属于（一般）特征。17浇口位置的选择要有利于(排气)和补缩。18在多腔模具中分流道的布置有（平衡式）和（非平衡式）两类。19通常浇口可以分为（限制性浇口）和（非限制性浇口）两类。20注塑模不仅是塑料熔体的（成型）设备，而且还是（热交换器）。21吹塑模具与注塑模具相比，结构较为（简单）。22斜导柱驱动的侧向分型或抽芯机构既可向（外侧）抽芯，也可向（内侧）抽芯。23在PRO/E中增加精度会使再生时间（延长）、文件（加大）。24根据加载同一产品数量的不同，模具布局分为（单模腔）和（多模腔）。25工件完全包裹产品模型，还包容着（浇注系统）、（冷却水线）等型腔特征。26模具体积块必须是（封闭）曲面面组。27岛列表菜单用于（选取）和（取消选取）体积块岛。28模具抽取就是用（实体材料）填充模具体积块来产生模具元件。29侧面影像曲线、流道、水线等属于（一般）特征。30浇口位置的选择要有利于(排气)和补缩。31在多腔模具中分流道的布置有（平衡式）和（非平衡式）两类。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页32通常浇口可以分为（限制性浇口）和（非限制性浇口）两类。33注塑模不仅是塑料熔体的（成型）设备，而且还是（热交换器）。34吹塑模具与注塑模具相比，结构较为（简单）。35斜导柱驱动的侧向分型或抽芯机构既可向（外侧）抽芯，也可向（内侧）抽芯。34在创建阴影分型面中，阴影曲面对话框中的方向是定义（光照）的方向。35创建裙边分型面时，如果未定义一条分型曲线，则无法创建（分型面）。36阴影曲面对话框中阴影零件可以选取（单个）或（多个）参照模型。37进入复制分型面创建模式时，必须在工作区中（遮蔽）工件。38通常单击分割工件按钮后，在分割体积块菜单中选择（两个体积块）/所有工件/（完成）。39对复制分型面进行延伸操作时，是选择（分型面）的边链。40使用侧面影像曲线功能得到的最大轮廓线，一定是根据（分型面）应取在（产品尺寸）最大处的原则。41扫描混合和螺旋扫描属于（高级）分型面的范畴。42在创建分型面的过程中，延伸是对已存在的（分型面）进行延伸，而不是对（实体）的曲面进行延伸。43进行分型面延伸时，要注意（延伸）部分不能与原分型面重叠。44进行合并分型面操作时，要按住（ctrl）键选择要合并的两张分型面。45如果已经对（工件）进行了分割，要想获得模具元件，下一次的分割只能是（模具）体积块。46延伸分型面时，可沿着所选的复制分型面的边链（垂直）延伸，或与分型面成90度方向（延伸）。47在PRO/E中，通常尽可能使用的精度是默认的（相对精度）。48由于浇口处温度（较高），因此在浇口附近要加强（冷却）。49模具的上、下模和砂芯都是从分割的（模具体积块）得来。50抽取的模具元件以模具体积块（实体零件）的标志在模型树上显示。51设计分型面首先要考虑产品（脱模）方便。52复制的分型面只是创建分型面中的（中间）步骤，并不是最终（结果）。53阴影...
