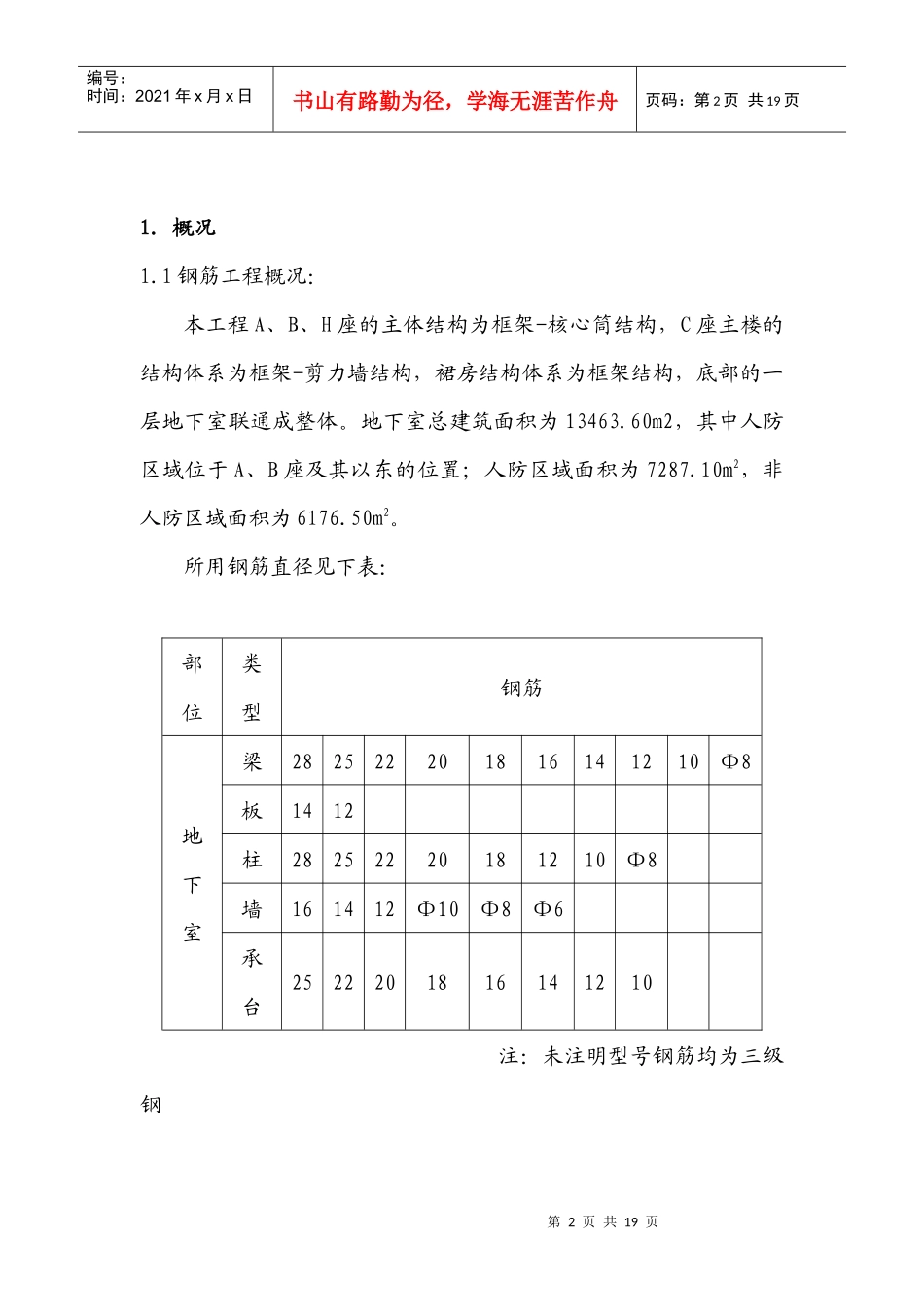

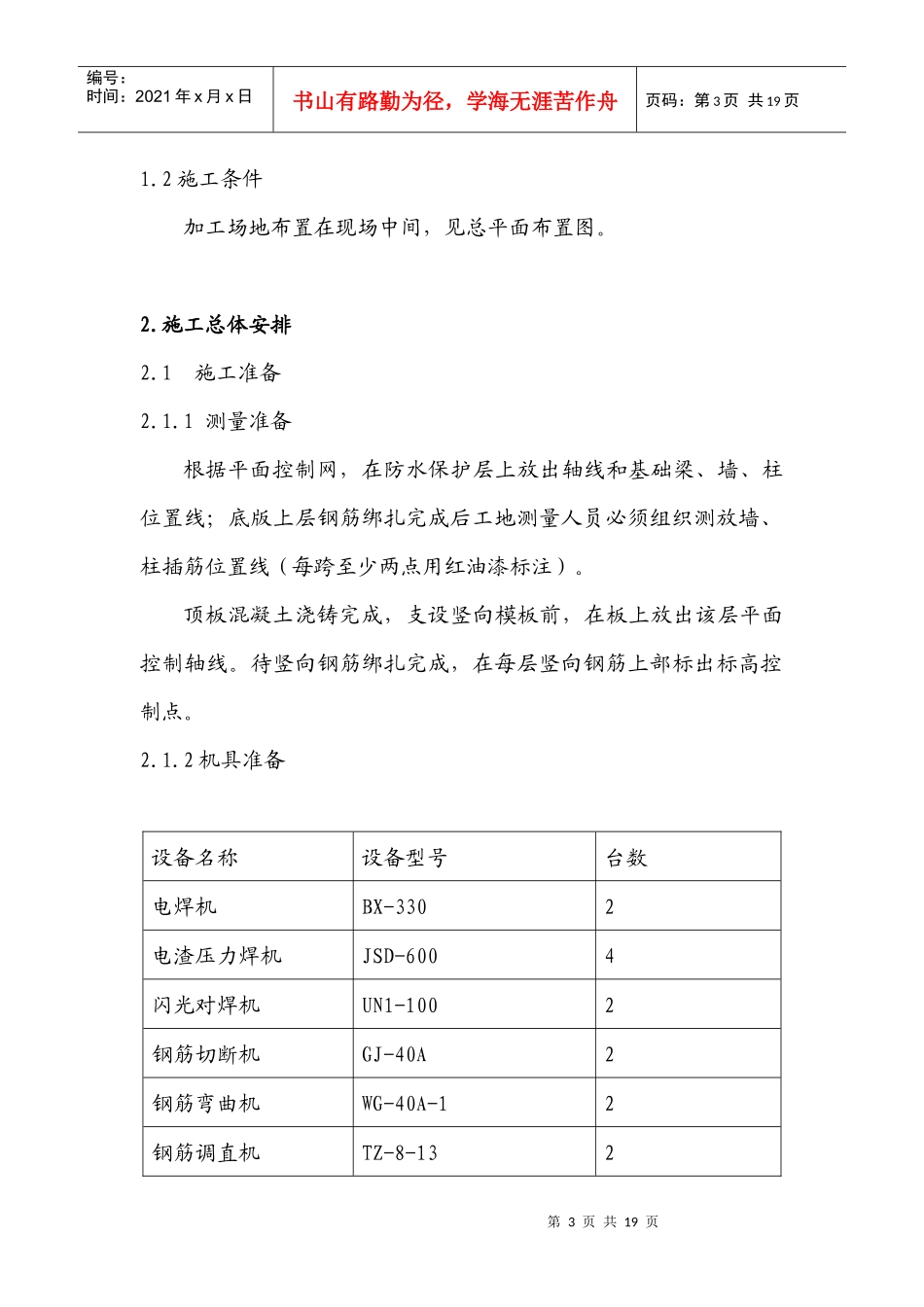

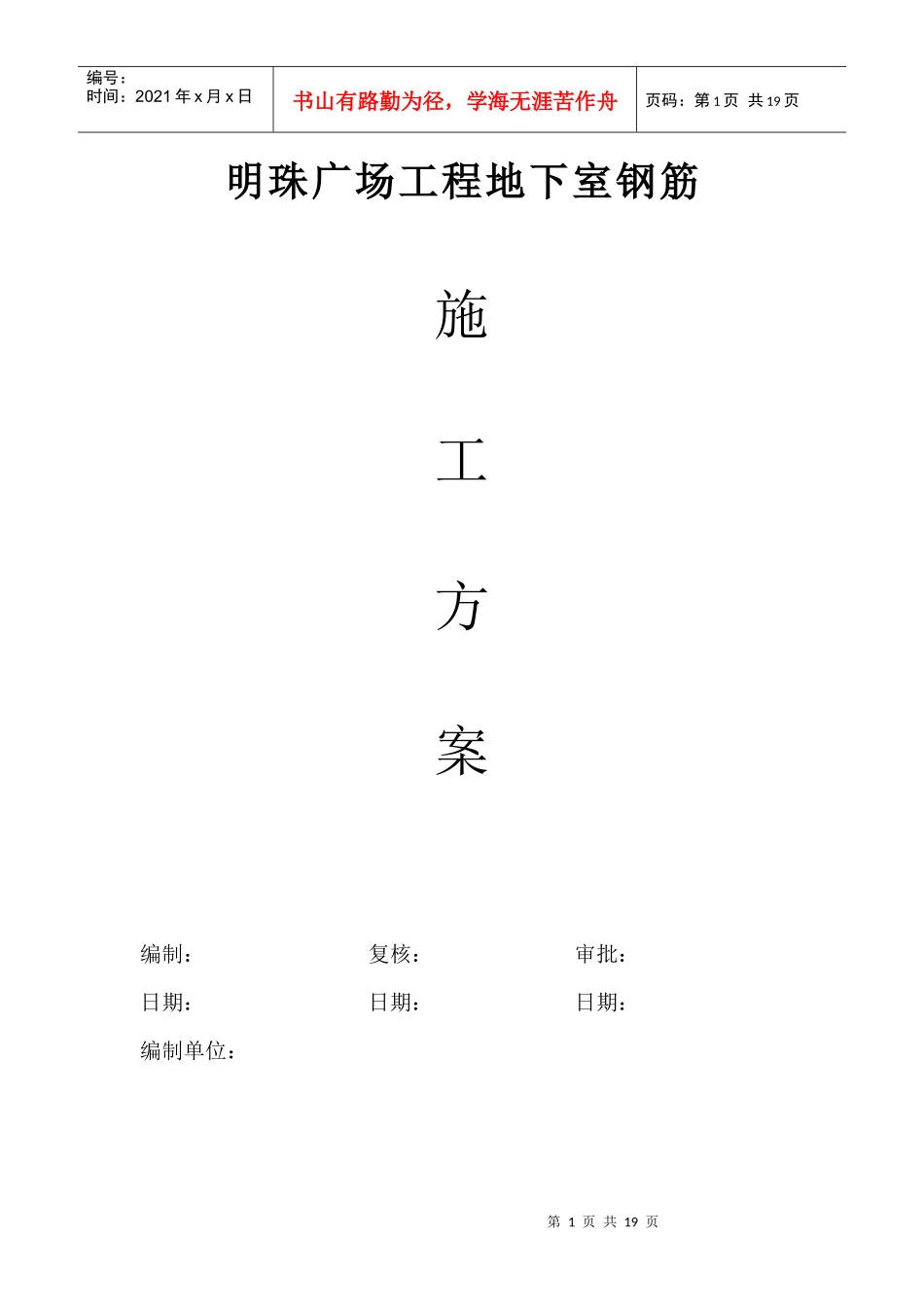

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页明珠广场工程地下室钢筋施工方案编制：复核：审批：日期：日期：日期：编制单位：第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页1．概况1.1钢筋工程概况：本工程A、B、H座的主体结构为框架-核心筒结构，C座主楼的结构体系为框架-剪力墙结构，裙房结构体系为框架结构，底部的一层地下室联通成整体。地下室总建筑面积为13463.60m2，其中人防区域位于A、B座及其以东的位置；人防区域面积为7287.10m2，非人防区域面积为6176.50m2。所用钢筋直径见下表：部位类型钢筋地下室梁282522201816141210Φ8板1412柱28252220181210Φ8墙161412Φ10Φ8Φ6承台2522201816141210注：未注明型号钢筋均为三级钢第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页1.2施工条件加工场地布置在现场中间，见总平面布置图。2.施工总体安排2.1施工准备2.1.1测量准备根据平面控制网，在防水保护层上放出轴线和基础梁、墙、柱位置线；底版上层钢筋绑扎完成后工地测量人员必须组织测放墙、柱插筋位置线（每跨至少两点用红油漆标注）。顶板混凝土浇铸完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成，在每层竖向钢筋上部标出标高控制点。2.1.2机具准备设备名称设备型号台数电焊机BX-3302电渣压力焊机JSD-6004闪光对焊机UN1-1002钢筋切断机GJ-40A2钢筋弯曲机WG-40A-12钢筋调直机TZ-8-132第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页2.2施工手续现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在有效期内）。未经培训的人员严禁操作设备。2.3审图施工前认真查阅图纸（包括与建筑图对应的情况）、方案、相关安全质量规范，做到图纸上的问题提前与设计联系解决，配筋及施工中重点突出。2.4管理人员及劳务人员培训项目技术部按规定对项目相关部门进行方案措施交底（包括书面和口头）。3.主要施工方法3.1原材采购与供应钢筋选用国家大型钢厂的热轧Ⅰ级、Ⅱ级、Ⅲ级钢筋，严格执行ISO9001:2000质量标准和相关程序文件。3.2配筋及相关要求3.2.1砼保护层厚度：受力钢筋的混凝土保护层厚度详见下表，且作如下补充：1）楼板受力钢筋的混凝土保护层厚度同该表中的“墙”保护层厚度。2）梁、柱中箍筋和构造钢筋的保护层厚度为15毫米；墙、板中分第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页布钢筋的保护层厚度不应小于该表中相应数值减10毫米。3）梁、柱中纵向受力钢筋的混凝土保护层实际厚度亦不应大于40毫米。4）承台、基础（基础梁）纵向受力钢筋的混凝土保护层厚度为40毫米。5）地下室底板、侧壁及水池等构件迎水面、临土面纵向受力钢筋的混凝土保护层厚度为50毫米。6）地下室顶板梁板临土面纵向受力钢筋的混凝土保护层厚度为50毫米。7)防空地下室钢筋混凝土结构的纵向受力钢筋，其混凝土保护层厚度按附表取值，且不应小于钢筋的公称直径。3.2.2钢筋锚固受拉钢筋的最小锚固长度和受拉钢筋抗震锚固长度按国标图籍03G101-1。第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页3.4施工方法3.4.1准备及基本方法(1)核对成品钢筋的型号、直径、形状、尺寸和数量是否与料单料牌相符；如有错漏，应纠正增补。所有钢筋保护层均采用水泥垫块来保证(2)墙柱插筋采用定位筋和梯子筋固定。定位筋和梯子筋加工尺寸必须准确，定位筋和梯子筋拆除后要立即清理干净，校正尺寸，偏差较大的严禁使用。(3)直径≤12mm钢筋采用22号铁丝绑扎，直径＞12mm钢筋采用20号铁丝绑扎。铁丝的长度见下表。钢筋直径（mm）6—810—1214—1618—20222528326—815017019022025027029032010—1219022025027029031034014—1625027029031033036018—20290310330350380223303503704003.4.2钢筋摆放位置线的标定在防水保护层上放出轴线和墙柱、门洞位置线，并标出底板钢第7页共19页第6页共1...
