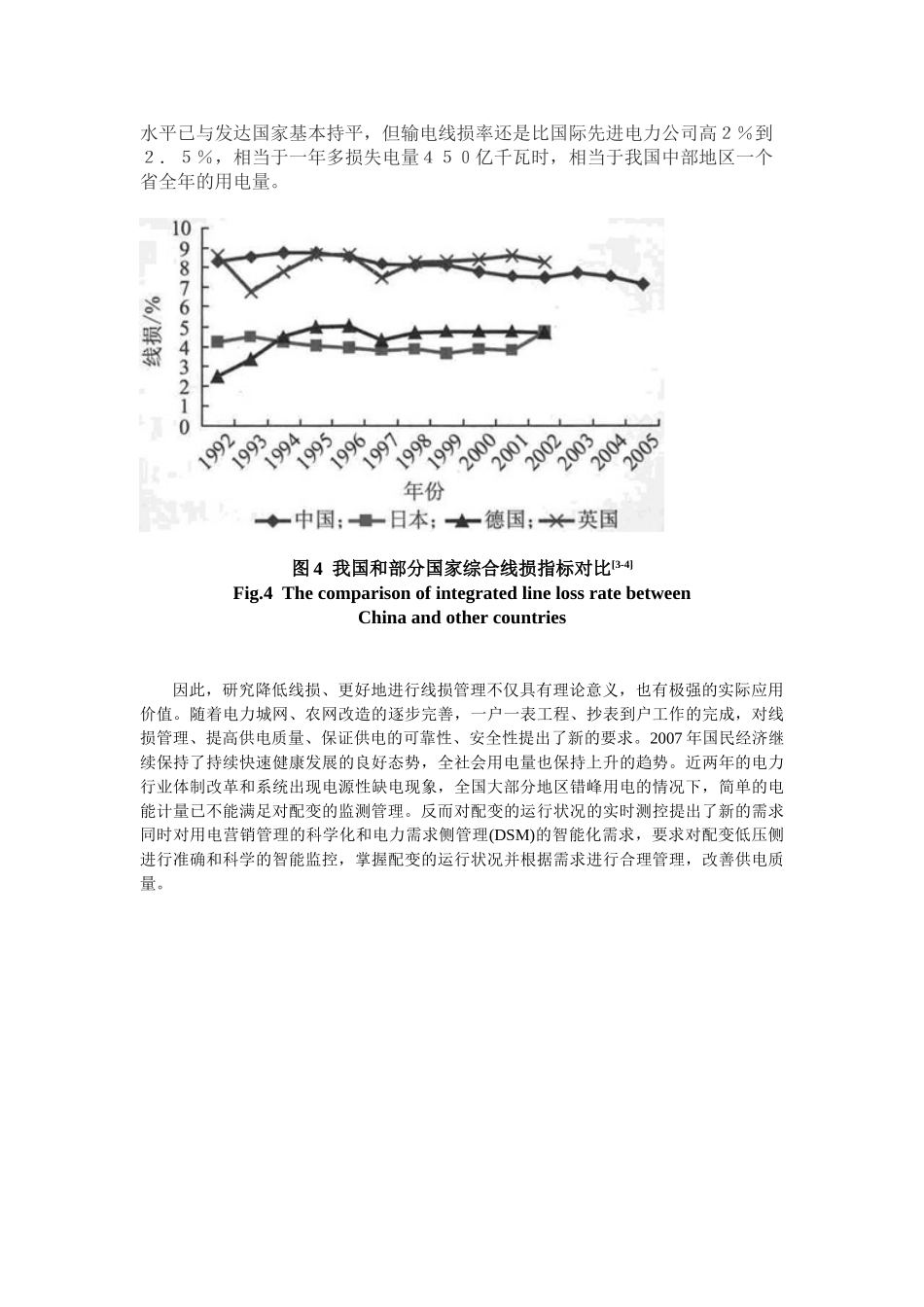

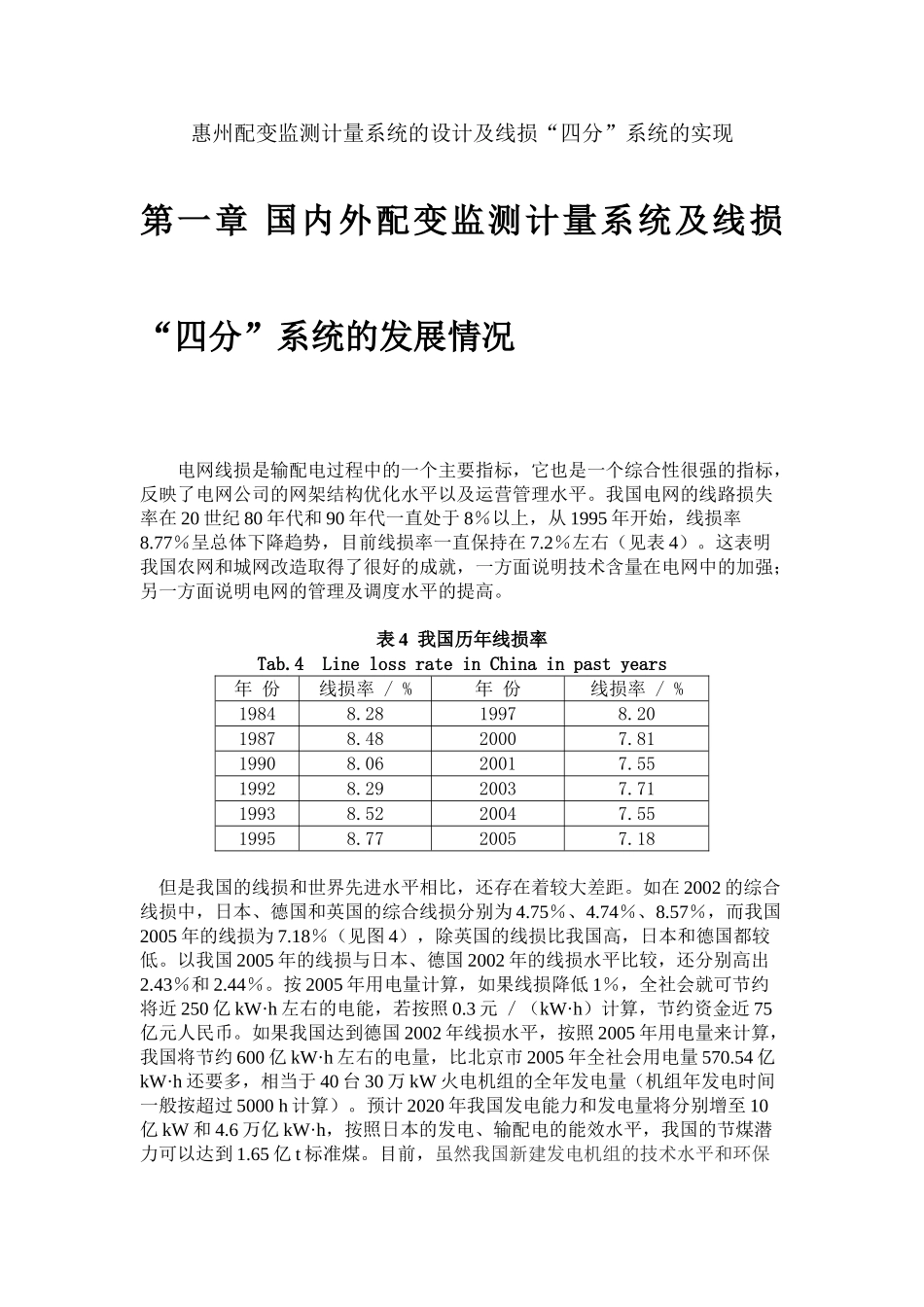

惠州配变监测计量系统的设计及线损“四分”系统的实现第一章国内外配变监测计量系统及线损“四分”系统的发展情况电网线损是输配电过程中的一个主要指标，它也是一个综合性很强的指标，反映了电网公司的网架结构优化水平以及运营管理水平。我国电网的线路损失率在20世纪80年代和90年代一直处于8％以上，从1995年开始，线损率8.77％呈总体下降趋势，目前线损率一直保持在7.2％左右（见表4）。这表明我国农网和城网改造取得了很好的成就，一方面说明技术含量在电网中的加强；另一方面说明电网的管理及调度水平的提高。表4我国历年线损率Tab.4LinelossrateinChinainpastyears年份线损率/%年份线损率/%19848.2819978.2019878.4820007.8119908.0620017.5519928.2920037.7119938.5220047.5519958.7720057.18但是我国的线损和世界先进水平相比，还存在着较大差距。如在2002的综合线损中，日本、德国和英国的综合线损分别为4.75％、4.74％、8.57％，而我国2005年的线损为7.18％（见图4），除英国的线损比我国高，日本和德国都较低。以我国2005年的线损与日本、德国2002年的线损水平比较，还分别高出2.43％和2.44％。按2005年用电量计算，如果线损降低1％，全社会就可节约将近250亿kW·h左右的电能，若按照0.3元／（kW·h）计算，节约资金近75亿元人民币。如果我国达到德国2002年线损水平，按照2005年用电量来计算，我国将节约600亿kW·h左右的电量，比北京市2005年全社会用电量570.54亿kW·h还要多，相当于40台30万kW火电机组的全年发电量（机组年发电时间一般按超过5000h计算）。预计2020年我国发电能力和发电量将分别增至10亿kW和4.6万亿kW·h，按照日本的发电、输配电的能效水平，我国的节煤潜力可以达到1.65亿t标准煤。目前，虽然我国新建发电机组的技术水平和环保水平已与发达国家基本持平，但输电线损率还是比国际先进电力公司高２％到２．５％，相当于一年多损失电量４５０亿千瓦时，相当于我国中部地区一个省全年的用电量。图4我国和部分国家综合线损指标对比[3-4]Fig.4ThecomparisonofintegratedlinelossratebetweenChinaandothercountries因此，研究降低线损、更好地进行线损管理不仅具有理论意义，也有极强的实际应用价值。随着电力城网、农网改造的逐步完善，一户一表工程、抄表到户工作的完成，对线损管理、提高供电质量、保证供电的可靠性、安全性提出了新的要求。2007年国民经济继续保持了持续快速健康发展的良好态势，全社会用电量也保持上升的趋势。近两年的电力行业体制改革和系统出现电源性缺电现象，全国大部分地区错峰用电的情况下，简单的电能计量已不能满足对配变的监测管理。反而对配变的运行状况的实时测控提出了新的需求同时对用电营销管理的科学化和电力需求侧管理(DSM)的智能化需求，要求对配变低压侧进行准确和科学的智能监控，掌握配变的运行状况并根据需求进行合理管理，改善供电质量。第三章、配变监测计量系统的设计与实现术语解释配电变压器(配变)配电变压器(简称配变)是配电网中将电能直接分配给低压用户的设备是低压(10kV)配电网与用户380/220V配电网的分界点。配变安装于电线杆、配电房和箱式变电站，具有分散、地理环境情况变化多端、覆盖面广、用户众多，容易受用户增容和城市建设影响等特点。配变计量监测终端(配变采集终端)安装于10kV公共变压器现场的用于实现配变供电计量监测的现场终端设备。与计量自动化系统其它现场自动化设备功能不同，该终端同时具备计量功能和自动化功能。除完成一般的数据采集、处理、存储和远程通信功能外，该终端还将完成交流采样功能，实现计量功能和供电质量监测功能。集中器是指用于低压用户自动化抄表的，收集一体化载波电能表及被虚拟电能表的采集终端的数据，并进行处理存储，同时能和主站或手持单元进行数据交换的设备。测量点指采用某种装置可以在一个特定的时间点测量出唯一的一组量值的电气连接点，这组量值以某种方式被传递到终端。当物理上相同的一个电气连接点被多个装置所测量，或者被一个装置所测量但通过多种方式被传递到终端时，按照多个测量点计。任务规定终端在指定时间或条件下所需执行的操作。“...
