铁路明珠地产广场屋面作业指导书VIP免费

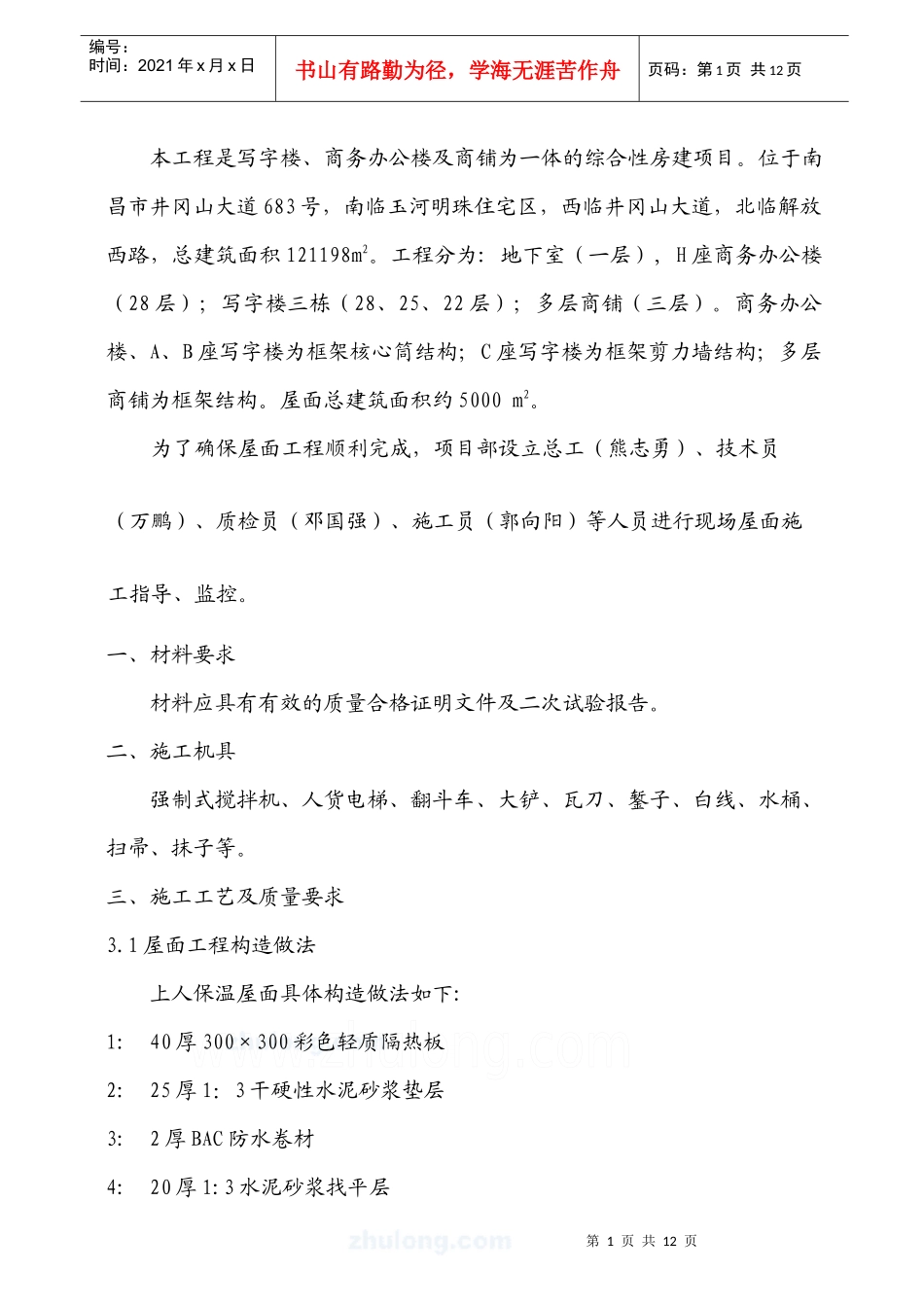

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页本工程是写字楼、商务办公楼及商铺为一体的综合性房建项目。位于南昌市井冈山大道683号，南临玉河明珠住宅区，西临井冈山大道，北临解放西路，总建筑面积121198m2。工程分为:地下室（一层）,H座商务办公楼（28层）；写字楼三栋（28、25、22层）；多层商铺（三层）。商务办公楼、A、B座写字楼为框架核心筒结构；C座写字楼为框架剪力墙结构；多层商铺为框架结构。屋面总建筑面积约5000m2。为了确保屋面工程顺利完成，项目部设立总工（熊志勇）、技术员（万鹏）、质检员（邓国强）、施工员（郭向阳）等人员进行现场屋面施工指导、监控。一、材料要求材料应具有有效的质量合格证明文件及二次试验报告。二、施工机具强制式搅拌机、人货电梯、翻斗车、大铲、瓦刀、錾子、白线、水桶、扫帚、抹子等。三、施工工艺及质量要求3.1屋面工程构造做法上人保温屋面具体构造做法如下:1:40厚300×300彩色轻质隔热板2:25厚1：3干硬性水泥砂浆垫层3:2厚BAC防水卷材4:20厚1:3水泥砂浆找平层第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页5:25厚挤塑聚苯乙烯泡沫板6:憎水型泡沫砼找2%坡，最薄处30厚7:20厚1:3水泥砂浆保护层8:1.5厚SPU防水涂料9:现浇钢筋混凝土屋面板非上人保温屋面具体构造做法如下:1:15厚1：2.5水泥砂浆保护层2:2厚BAC防水卷材3:15厚1:3水泥砂浆找平层4:25厚挤塑聚苯乙烯泡沫板5:憎水型泡沫砼找2%坡，最薄处30厚6:20厚1:3水泥砂浆保护层7:1.5厚SPU防水涂料8:现浇钢筋混凝土屋面板非上人不保温屋面（即雨棚）具体构造做法如下:1：15厚1：2.5水泥砂浆保温层2:2厚BAC防水卷材3:1：3水泥砂浆加5%防水剂2%找坡找平，最薄处20厚4:现浇钢筋混凝土屋面板3.2屋面分项工程具体做法3.2.1找坡层施工1.材料要求:所用材料的质量、技术性能及砂浆配合比，必须符合设计要求第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页和施工规范规定。2.清理:找坡层、找平层分层施工前均应将下一层表面清理干净，凸出的灰渣等粘结杂物要铲平，不得影响各层的有效厚度。3.找坡层施工顺序1）洒水湿润：施工前应适当洒水湿润表面，以利于上下层间结合，但洒水不得过量，以免影响表面干燥，从而影响防水层施工。2）贴灰饼、冲筋：找坡层按坡度要求，拉线找坡（2％），一般按1～2m贴灰饼，并按流水方向以间距1～2m冲筋，找坡层中设分隔缝，缝宽2cm，缝内嵌聚苯条，分格缝从女儿墙处开始留设，纵横缝间距不超过6m。上下层分格缝对齐。3）养护：找平层抹平、压实后24小时应注意浇水养护。3.2.2屋面找平层施工1.材料准备：水泥砂浆配合比1:3（水泥:砂）2.作业条件1）各种穿过屋面的预埋管件根部及女儿墙、伸缩缝等根部应按图纸和规范要求做好处理。2）根据设计要求的坡度、弹线、找好规矩，并进行彻底清扫。3.操作工艺1）基层清理：将结构层、找坡层上面的松杂物清扫干净，凸出基层的硬块要刮平扫净。2）洒水湿润，在抹找平层前，应对基层洒水湿润，但不能将水浇透，宜适当掌握，以达到找平层、找坡层能牢固结合为度。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页3）找平层宜留设分格缝，缝宽为20mm，并嵌填密封材料或空铺卷材条。分隔缝兼作排汽屋面的排汽道时，应适当加宽，并应与找坡层连通。分格缝其纵横缝的最大间距4～6m。4）找平层坡度应符合设计要求，水落口周围直径500mm范围内坡度不应小于5%。5）找平层在基层与突出屋面结构的连接处，以及基层的转角处，应随基层做成圆弧。圆弧半径不小于100mm。6）砂浆铺设应按由远到近，由高到低的程序进行，在每分格内一次连续铺成，待砂浆收水后，用抹子压实抹平，完工后表面少踩踏。7）养护：铺设找平层12h后，需洒水养护，养护时间一般不小于7d，干燥后即可进行防水层施工。4.质量标准1）找平层所用的原材料及配合比符合设计要求。2）屋面找平层的坡度符合设计要求。3）水泥砂浆找平层无起砂起皮、现象。4）找平层与突出屋面...
