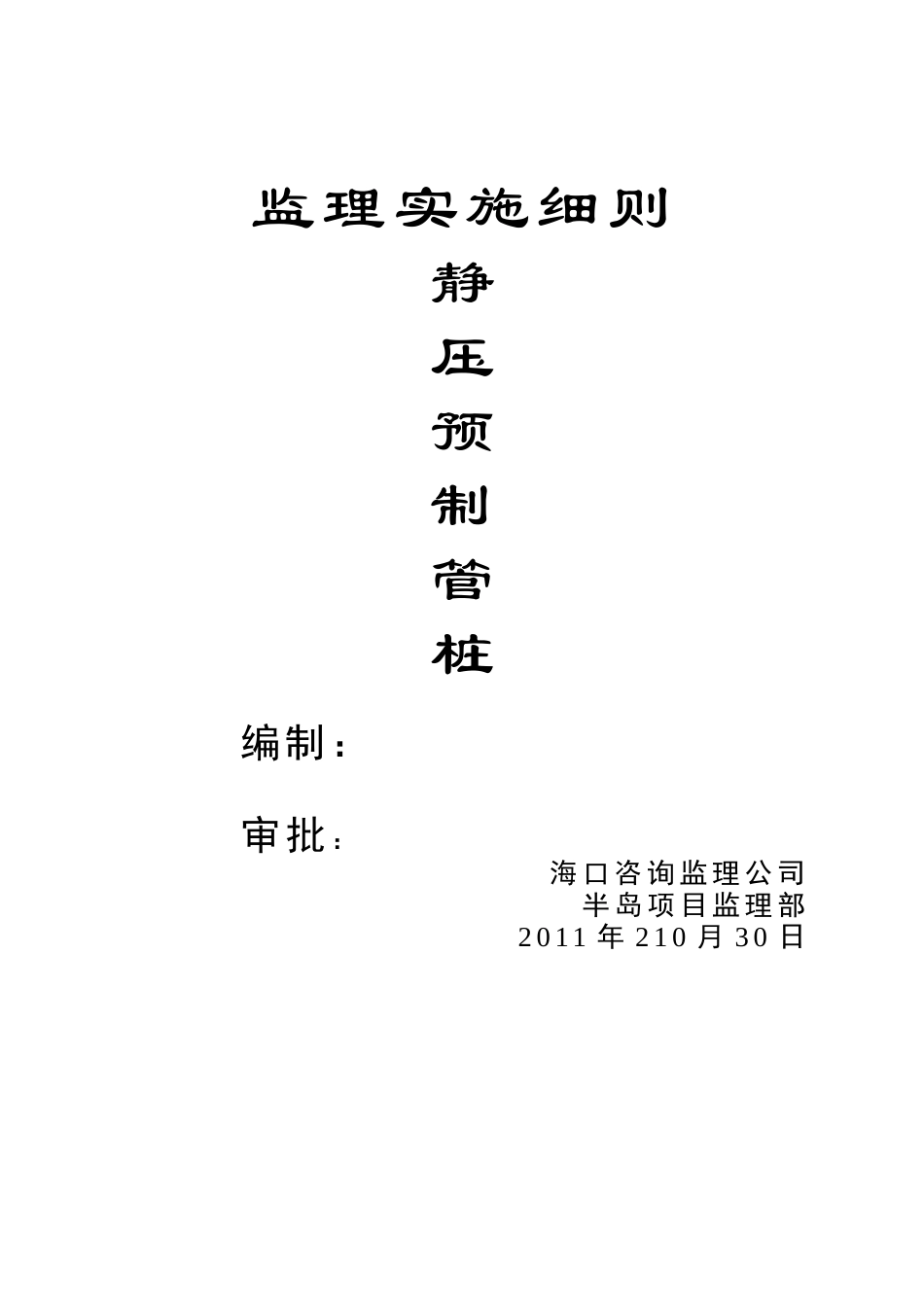

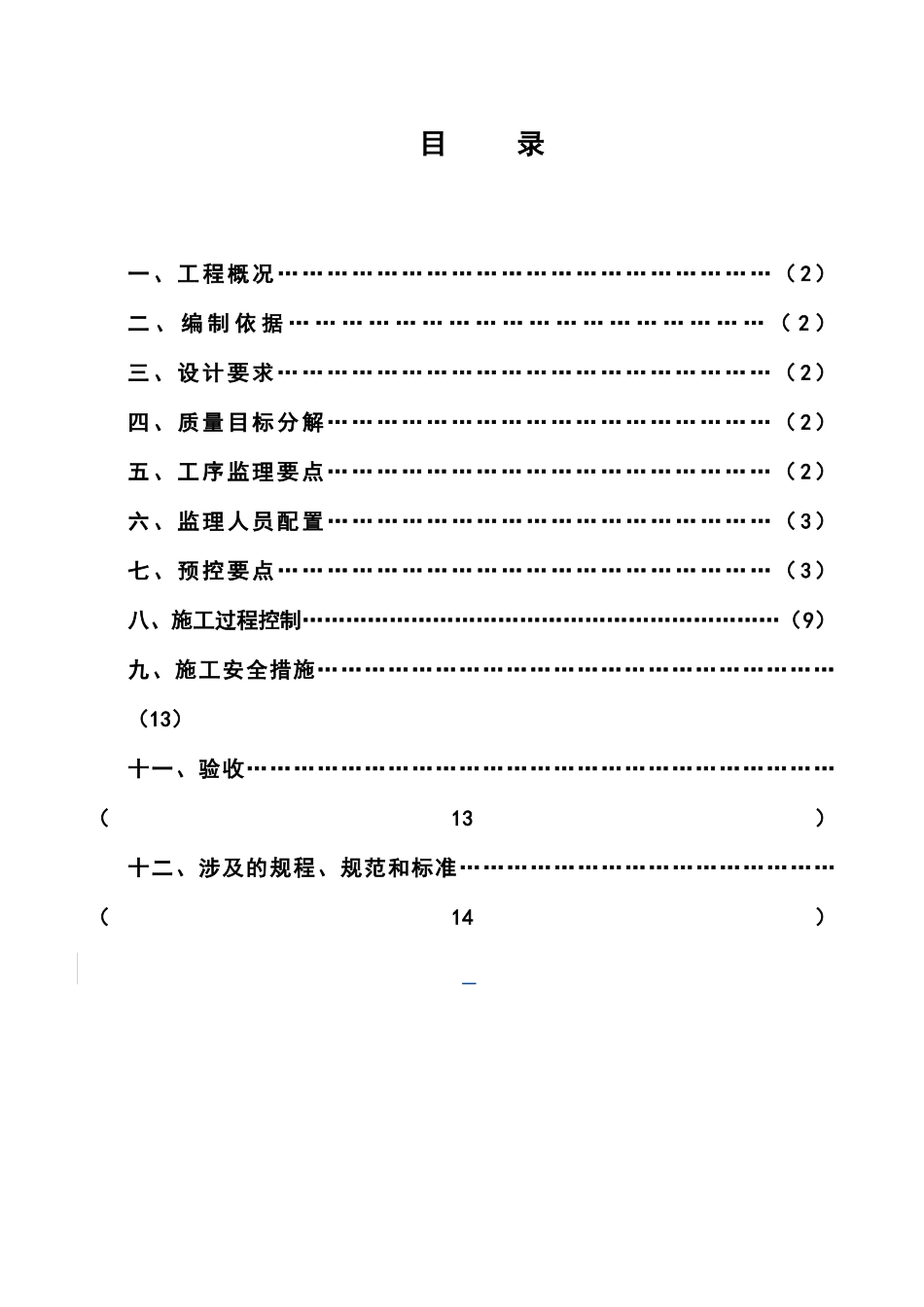

监理实施细则静压预制管桩编制：审批：海口咨询监理公司半岛项目监理部2011年210月30日目录一、工程概况……………………………………………………（2）二、编制依据………………………………………………（2）三、设计要求……………………………………………………（2）四、质量目标分解………………………………………………（2）五、工序监理要点………………………………………………（2）六、监理人员配置………………………………………………（3）七、预控要点……………………………………………………（3）八、施工过程控制…………………………………………………………（9）九、施工安全措施…………………………………………………………（13）十一、验收…………………………………………………………………（13）十二、涉及的规程、规范和标准…………………………………………（14）静压预制管桩监理实施细则一、工程概况：本工程位于昆明滇池路（金牛小区），群体工程由框剪结构车库一层，32层四栋，11~15层3栋的商住楼。建筑总面积一、三期约200000㎡，抗震设防8度，管桩量2001颗。二、编制依据：1、监理大纲。2、监理合同、施工合同。3、公司GB／T19001－2000idtISO9001：2000体系文件。4、国家和地方现行相关法律、法规和标准。5、工程地堪报告。三、设计要求：基础采用静压预应力混凝土管桩，外径为500mm，单桩竖向承载力特征值：1#、5#、6#、7#楼为2700KN；2#、3#、4#楼、地下车库为2300KN，桩端持力层为地质报告所述粉土层有1#、2#、3#、4#楼、地下车库；粉土层有5#、6#、7#楼。工程桩桩顶嵌入承台100mm，桩顶与承台的连接见国标（03SG409）。工程桩严格按《建筑桩基技术规范》抽取进行竖向承载力检验并进行桩身质量检测。四、质量目标分解：一次验收合格。五、工序监理要点：工序名称监理内容监理时间监理手段预制桩进场检验保证资料、外观检查（管桩壁厚，内外平整，端头板垂直）施工前查看检查、成品外观检查定位测量轴线、标高沉桩前平行复测沉桩进桩、沉桩、接桩沉桩时旁站桩位偏差检查轴线、标高沉桩完成后平行复测测桩静测、动测测桩时旁站六、监理人员配置：本桩基工程监理人员由专职监理工程师负责，监理人员数量将根据现场施工的实际情况，从而满足监理工作要求。七、预控要点：1．施工前准备阶段1．1审查准备工作：（1）掌握建筑物场地内详细的工程地质勘察报告和水文地质资料。（2）熟悉工程图纸及会审纪要，领会设计意图。（3）查清场地范围内地下管网及地下构筑物走向分布情况。（4）了解相邻原有构、建筑物的结构形式、基础形式、埋深等详细情况，施工中可能会对其产生影响时，应会同业主、设计、施工单位共同研究，采取有效预防或处理措施。（5）审查施工单位营业执照、资质证书、生产及施工许可证，其生产规模、设备是否满足施工质量要求。（6）审查施工单位的《施工组织设计》或《施工方案》是否满足施工要求，并提出书面意见。（7）审查施工单位的《施工进度计划》是否满足施工要求，并提出书面意见。（8）要求施工单位在桩基平面布置图上对每棵桩进行编号。（9）要求施工单位设专职测量人员，按桩基平面布置图测放轴线及桩位，其尺寸允许偏差应符合以下要求：①轴线测放允许偏差10mm。②沿轴线方向测放桩位允许偏差30mm。③垂直轴线方向测放桩位允许偏差20mm。（10）建筑物四大角轴线必须引测到建筑物外并设置龙门桩或采取其他固定措施，压桩前应复核测量轴线、桩位及水准点，确保无误，且须经签验收证后方可压桩。（11）要求施工单位提出书面技术交底资料，出具预应力砼管桩的配合比、钢筋、水泥出厂合格证及试验报告，提供现场相关操作人员上岗证资料供监理审查，并留复印件备案，各种操作人员均须持证上岗。（12）要求场地平整、坚实，便于桩机行走，掌握场地实际标高，便于准确控制桩顶标高，在送桩器上作出控制深度标记，以便控制及检查桩长。（13）管桩数量及位置应严格按照设计图纸要求确定，施工单位应详细记录试桩施工过程中沉降速度及最后压桩力等重要数据，作为工程桩施工过程中的重要数据，并借此校验压桩设备、施工工艺以...
