起重机械安装过程质量控制图VIP免费

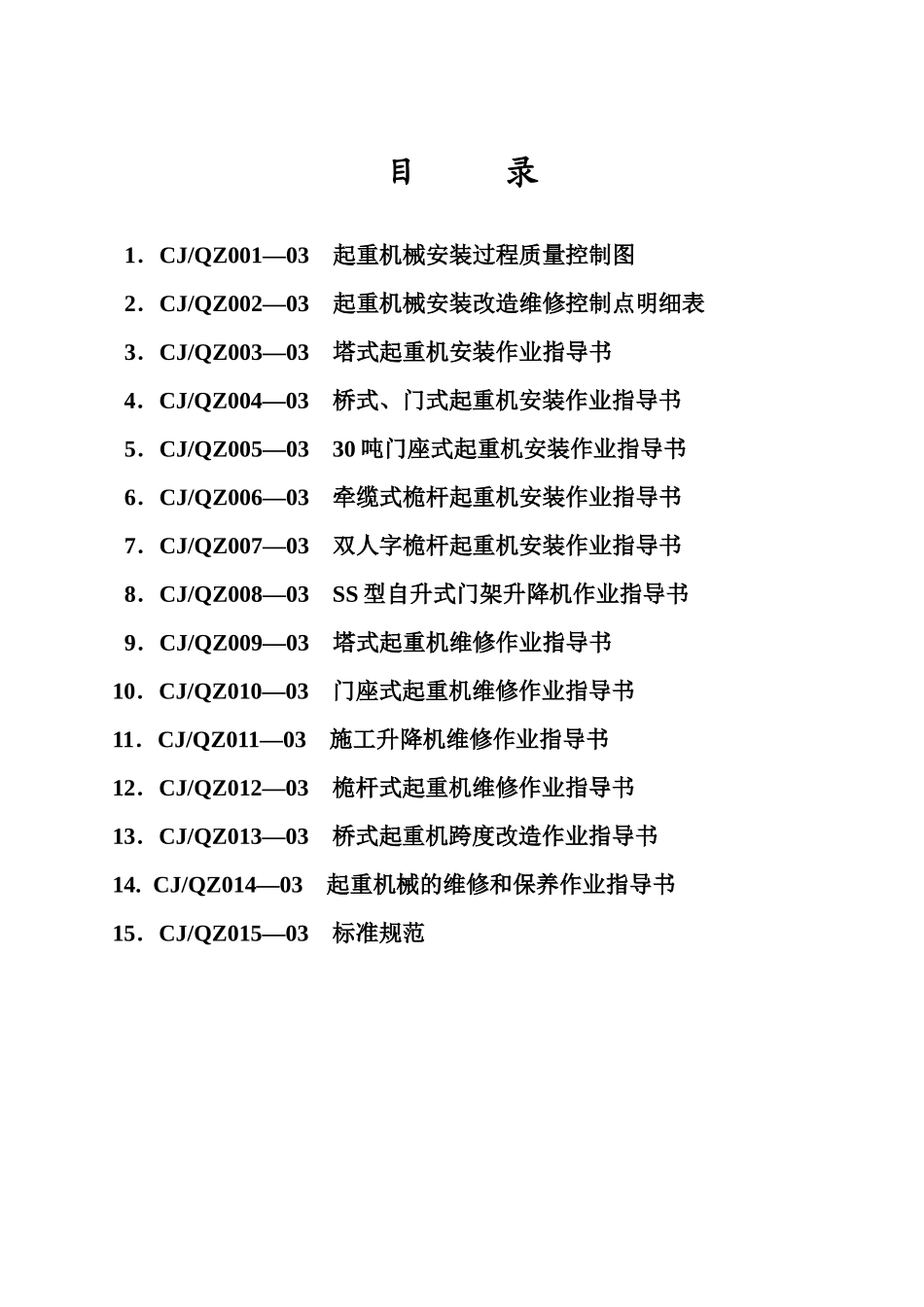

目录1．CJ/QZ001—03起重机械安装过程质量控制图2．CJ/QZ002—03起重机械安装改造维修控制点明细表3．CJ/QZ003—03塔式起重机安装作业指导书4．CJ/QZ004—03桥式、门式起重机安装作业指导书5．CJ/QZ005—0330吨门座式起重机安装作业指导书6．CJ/QZ006—03牵缆式桅杆起重机安装作业指导书7．CJ/QZ007—03双人字桅杆起重机安装作业指导书8．CJ/QZ008—03SS型自升式门架升降机作业指导书9．CJ/QZ009—03塔式起重机维修作业指导书10．CJ/QZ010—03门座式起重机维修作业指导书11．CJ/QZ011—03施工升降机维修作业指导书12．CJ/QZ012—03桅杆式起重机维修作业指导书13．CJ/QZ013—03桥式起重机跨度改造作业指导书14.CJ/QZ014—03起重机械的维修和保养作业指导书15．CJ/QZ015—03标准规范1．CJ/QZ001—03起重机械安装过程质量控制图CJ/QZ002-03起重机械安装改造维修控制点明细表.CJ/QZ003—03塔式起重机安装作业指导书1.目的用来指导塔式起重机的安装和拆卸确，保产品质量和施工安全。2．编制依据及应用范围2．1编制依据2．1．1《塔式起重机安全规程》GB5144－942．1．2《塔式起重机操作使用规程》ZBJ80012－892．1．3《塔式起重机检验规则》2．2适用范围建筑用塔式起重机的安装与拆卸3．塔式起重机的安装3．1设备清点验收塔式起重机在安装前应按下列要求进行检查和清点。3．1．1设备随机资料：产品合格证书、使用说明书、电器原理图、电器布线图、液压系统原理图和装箱单应齐全。3．1．2按设备的装箱单检查设备、材料及附件的型号、规程和数量，且应符合设计和设备技术文件的要求。3．1．3一般性检查a.检查零部件的损伤、磨损、腐蚀或其他变化情况；b.按GB1544、GB9462检查安全装置和制动器的完整性和有效性；c.检查时如发现有影响安全的缺陷立即排除，排除后再进行检查。3．2基础和轨道的辅设3．2．1混凝土基础固定式起重机根据设计要求设置混凝土基础时，该基础必须能承受工作状态和非工作状态的最大载荷，并应满足起重机抗倾翻稳定性的要求。行走式起重机的基础按设备使用说明书的要求去做。3．2．2碎石基础3．2．2．1当起重机轨道辅设在地下建筑物（如暗洞、防空洞等）的上面时，必须采取加固措施。3．2．2．2辅设碎石前的路面必须按设计要求压实，碎石基础必须整平捣实，轨枕之间应填满碎石。3．2．2．3路基两侧或中间应设排水沟，保证路基没有积水。3．2．3轨道3．2．3．1起重机轨道应通过垫块与轨枕可靠的连接，每间隔6m设轨距拉杆一个。在使用过程中轨道不得移动。3．2．3．2钢轨接头处必须有轨枕支撑，不得悬空。3．2．3．3起重机轨道安装后应符合下列要求：a.轨道顶面纵横方向上的倾斜度不大于1/1000；b.轨距误差不大于公称值的1/1000，绝对值不大于6mm;c.钢轨接头间隙不大于4mm,与另一侧钢轨接头错开，距离不小于1.5m，接点处两轨顶高度差不大于2mm。4．塔式起重机的安装顺序塔式起重机的安装顺序见下图：5．塔式起重机安装的作业方法5．1台车安装5．1．1台车的安放位置行走台车要按不同的尺寸（4.5x4.5m）,(6x6m)安放在一正方形的四个点上（在轨道的四个点上）。在弯轨或s型轨道上，主动台车应安放在最大曲率半径的轨道上，在直轨上，主动台车可以安设在同一条轨道上，或对角安放，但决不可安装在同一横梁上。5．1．2台车的安放吊起行走台车，横面上保持水平，按测定好的位置放置台车，在将行走台车台车安装底架安装压重回转支承塔顶过渡节与爬升架平衡臂和起重臂的安装起重钢丝绳配重塔身的组装通道顶升准备顶升平衡顶升一顶升二投入前的检查验收后续收尾检验图一塔式起重机的安装顺序放到轨道上时应注意将A面，即车轮轴尺寸较大的一面放在轨道的内径。找正，找平台车后，用夹轨器将台车固定在轨道上。5．2底架的安装底架由⑴直轨横梁及铰接支座；⑵弯轨横梁及铰接支座；⑶纵梁；⑷水平撑杆；⑸基础节；⑹斜支撑等十三个大部件组成。5．2．1安装前准备a.按照不同的支架，在厂里事先装配横梁。b.在装配行走底架与行走台车前，先检查各种连接件是否清洁，必要时，进行清洗和润滑，要保证转向和活动铰接支座能进行正常地工作。5．2．2底架部件安装5．2．2．1在横梁上拴好吊具，...
