静设备安装工程质量验收要求(DOC42页)VIP免费

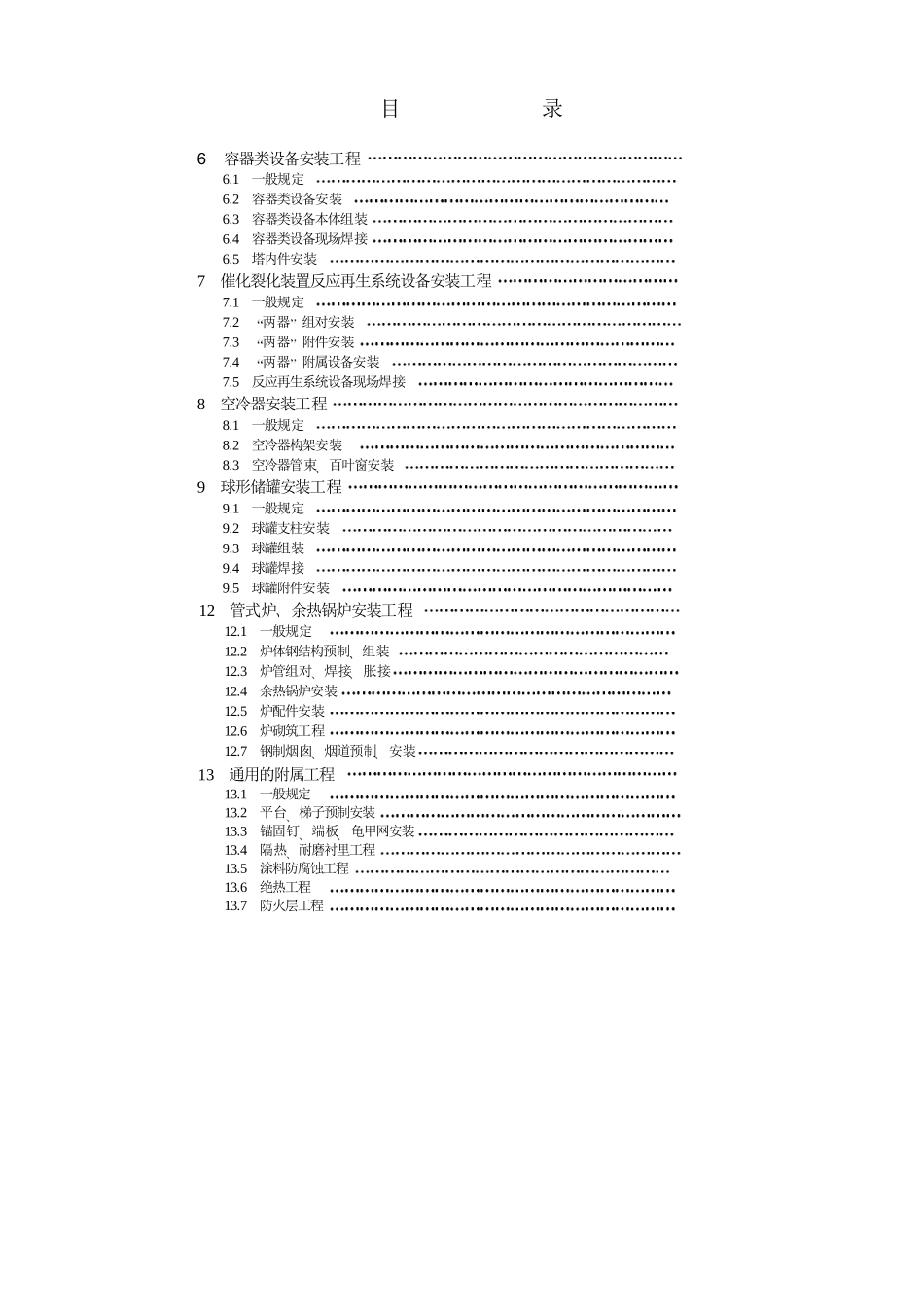

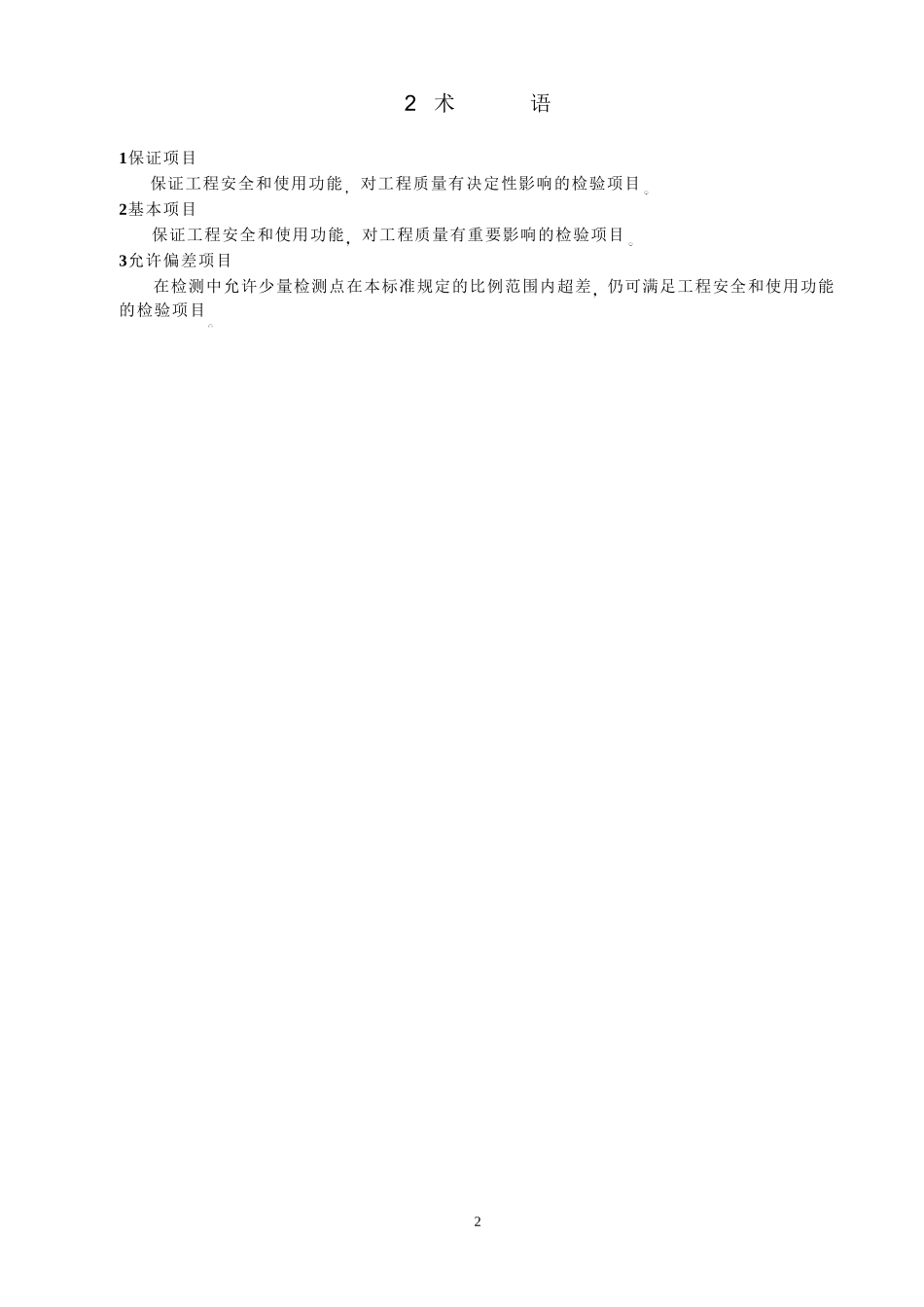

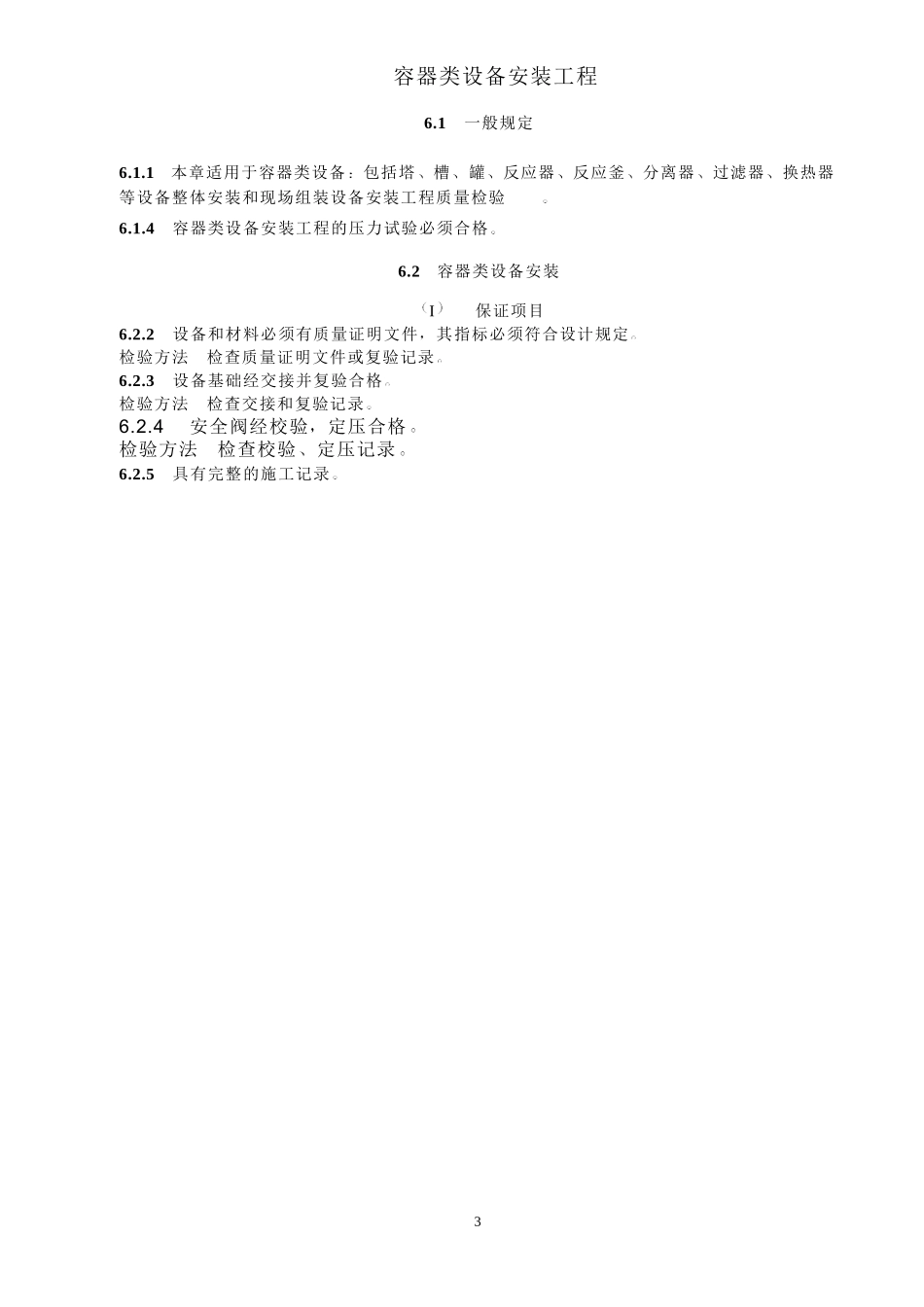

目录6容器类设备安装工程6.1一般规定6.2容器类设备安装6.3容器类设备本体组装6.4容器类设备现场焊接6.5塔内件安装7催化裂化装置反应再生系统设备安装工程7.1一般规定7.2两器组对安装7.3两器附件安装7.4两器附属设备安装7.5反应再生系统设备现场焊接8空冷器安装工程8.1一般规定8.2空冷器构架安装8.3空冷器管束百叶窗安装9球形储罐安装工程9.1一般规定9.2球罐支柱安装9.3球罐组装9.4球罐焊接9.5球罐附件安装12管式炉余热锅炉安装工程12.1一般规定12.2炉体钢结构预制组装12.3炉管组对焊接胀接12.4余热锅炉安装12.5炉配件安装12.6炉砌筑工程12.7钢制烟囱烟道预制安装13通用的附属工程13.1一般规定13.2平台梯子预制安装13.3锚固钉端板龟甲网安装13.4隔热耐磨衬里工程13.5涂料防腐蚀工程13.6绝热工程13.7防火层工程22术语1保证项目保证工程安全和使用功能对工程质量有决定性影响的检验项目2基本项目保证工程安全和使用功能对工程质量有重要影响的检验项目3允许偏差项目在检测中允许少量检测点在本标准规定的比例范围内超差仍可满足工程安全和使用功能的检验项目3容器类设备安装工程6.1一般规定6.1.1本章适用于容器类设备包括塔槽罐反应器反应釜分离器过滤器换热器等设备整体安装和现场组装设备安装工程质量检验6.1.4容器类设备安装工程的压力试验必须合格6.2容器类设备安装I保证项目6.2.2设备和材料必须有质量证明文件其指标必须符合设计规定检验方法检查质量证明文件或复验记录6.2.3设备基础经交接并复验合格检验方法检查交接和复验记录6.2.4安全阀经校验定压合格检验方法检查校验定压记录6.2.5具有完整的施工记录4检验方法检查施工记录6.2.6垫铁的安装质量应符合以下规定II基本项目合格垫铁规格布置应符合规范要求不松动接触较好找正后定位焊固定优良垫铁每组不超过四块放置整齐外露均匀1020mm斜垫铁搭接长度应不小于全长的3/4检验方法观察和用手锤敲击检查检查数量全面检查6.2.7地脚螺栓的安装质量应符合以下规定合格螺母和垫圈齐全紧固均匀螺栓螺纹无损伤并露出螺母优良螺栓螺纹均匀露出螺母23扣外露的螺纹已涂防锈脂检验方法观察检查和用扳手拧试检查数量全面检查6.2.8卧式设备滑动支座安装质量应符合以下规定合格滑动端地脚螺栓与相应的长圆孔两端的间距应满足设计要求或设备工况下的胀缩条件支座板与底板应能滑动设备配管结束后松动滑动端螺母至3mm间隙并紧固锁紧螺母优良支座滑动表面清理干净并涂上润滑剂检验方法观察检查和用塞尺检查检查数量全面检查6.2.9安全阀压力表等安全附件的安装质量应符合以下规定合格应经校验合格并铅封安装牢固可靠优良位置朝向便于观察排放检查与维修检验方法观察检查检查数量全面检查6.2.10设计压力10MPa高压设备的密封垫和螺栓等拆装件安装质量应符合以下规定合格密封垫安装平整位置正确螺栓紧固均匀紧固力矩符合要求法兰间隙均匀优良螺栓螺纹外露均匀并涂有石墨涂料或二硫化钼润滑剂检验方法观察检查检查数量全面检查III允许偏差项目6.2.11高压设备安装的允许偏差应符合表6.2.11的规定表6.2.11高压设备安装的允许偏差mm项次项目允许偏差检验方法1标高5用水准仪检查2中心线位置5用钢卷尺检查3卧式设备水平度轴向L/1000用水平仪检查径向2D/10004立式设备方位15用钢卷尺检查5立式设备垂直度H/1000且不大于25用线坠或经纬仪检查6上下端盖法兰与筒体法兰间隙钢垫0.1用塞尺检查其他垫0.3注D为设备外径L为卧式设备两支座间距离H为立式设备两端部测点间距离卧式设备低位排放应符合设计要求检查数量全部检查96.2.12设计压力低于10MPa的中低压常压及真空设备安装的允许偏差应符合表6.2.12的规定表6.2.12中低压常压及真空设备安装的允许偏差mm项次项目允许偏差检验方法一般设备与机械衔接设备1中心线位置立式D200053用钢卷尺检查D200010卧式532标高5相对标高3用水准仪检查3卧式设备水平度轴向L/10000.6L/1000用水平仪检查径向2D/1000D/10004立式设备方位D2000105用钢卷尺检查D2000155立式设备垂直度H/1000且不大于30H/1000用线坠或经纬仪检查注D为设备外径L为卧式设备两支座间距离H为立式设备两端部测点间距离卧式设备低位排放应符合设计要求检查数量全部检...
