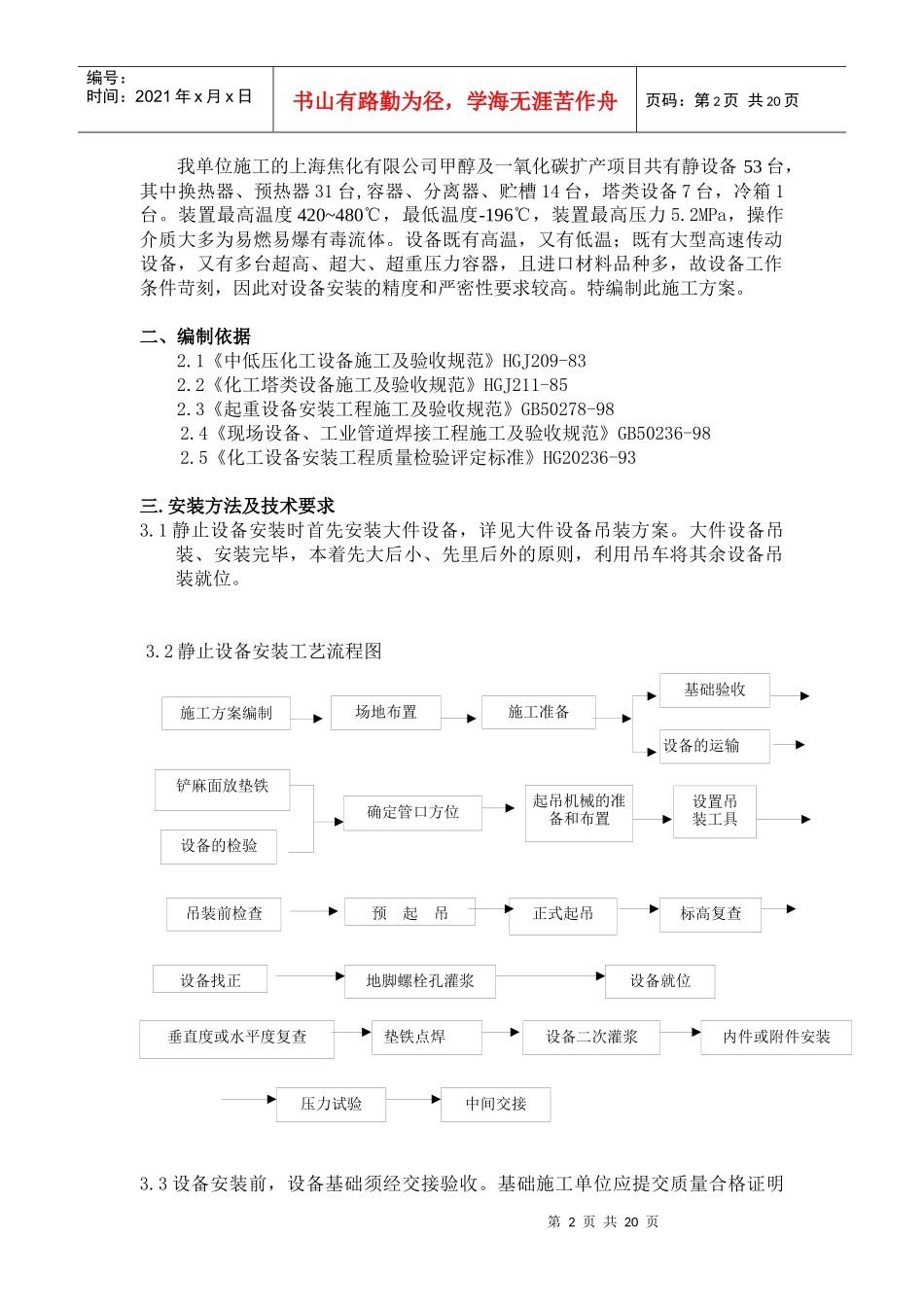

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料一.工程概况第2页共20页第1页共20页施工方案编制场地布置施工准备基础验收设备的运输铲麻面放垫铁设备的检验确定管口方位起吊机械的准备和布置和和布置设置吊装工具吊装前检查预起吊正式起吊设备就位设备找正地脚螺栓孔灌浆标高复查垂直度或水平度复查垫铁点焊设备二次灌浆内件或附件安装压力试验中间交接编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页我单位施工的上海焦化有限公司甲醇及一氧化碳扩产项目共有静设备53台，其中换热器、预热器31台,容器、分离器、贮槽14台，塔类设备7台，冷箱1台。装置最高温度420~480℃，最低温度-196℃，装置最高压力5.2MPa，操作介质大多为易燃易爆有毒流体。设备既有高温，又有低温；既有大型高速传动设备，又有多台超高、超大、超重压力容器，且进口材料品种多，故设备工作条件苛刻，因此对设备安装的精度和严密性要求较高。特编制此施工方案。二、编制依据2.1《中低压化工设备施工及验收规范》HGJ209-832.2《化工塔类设备施工及验收规范》HGJ211-852.3《起重设备安装工程施工及验收规范》GB50278-982.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.5《化工设备安装工程质量检验评定标准》HG20236-93三.安装方法及技术要求3.1静止设备安装时首先安装大件设备，详见大件设备吊装方案。大件设备吊装、安装完毕，本着先大后小、先里后外的原则，利用吊车将其余设备吊装就位。3.2静止设备安装工艺流程图3.3设备安装前，设备基础须经交接验收。基础施工单位应提交质量合格证明第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页书、测量记录及其他施工技术资料；基础上应明显的划出标高基础线、纵横中心线，相应的建筑物上应标有坐标轴线；设计要求作沉降观测的设备（如本工程的塔类设备）基础应有沉降观测水准点。3.4设备安装可按以下规定对基础进行检查：a、基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷；b、基础各部尺寸及位置的偏差数值不得超过下表的规定：设备基础的允许偏差项次偏差名称允许偏差值mm1基础坐标位置（纵、横轴线）±202基础各不同平面的标高+0-203基础上平面外型尺寸凸台上平面外型尺寸凹穴尺寸±20-20+204基础上平面的不水平度（包括地坪上需要安装设备的部分）：每米全长5105竖向偏差：每米全长5206预埋地脚螺栓的：标高（顶端）中心距（在根部和顶部两处测量）+20，-0±27预留地脚螺栓孔的：中心位置深度孔壁铅垂度±10+20，-010C、基础混凝土强度应达到设计要求，周围土方应回填、夯实、整平，地脚螺栓的螺纹部分应无损坏和不生锈。3.5基础表面在设备安装前应进行修整。须灌浆抹面时要铲好麻面；基础表面不得有油污或疏松层；放置垫铁处（至周边50毫米）应铲平，铲平部位水平度允许偏差为2毫米/米；预留地脚螺栓孔内的杂物应清除干净。3.6为保证高塔设备的正确安装，土建与设备安装应相互配合，待设备地脚螺栓与模板组装定位后，再进行基础土建施工；模板中心线与基准线的偏差数值不得超过±5毫米，本工程变换气吸收塔、H2S浓缩塔、甲醇脱水塔、甲醇吸收塔均为高塔设备，基础施工时土建与安装应配合好。3.7基础与设备之间的绝热，应按照技术文件或相应规定执行，如本工程的冷箱等制冷设备的安装，基础与设备之间的绝热，按设计图纸要求执行。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页3.8设备的验收、清点、检查及保管，应符合...
