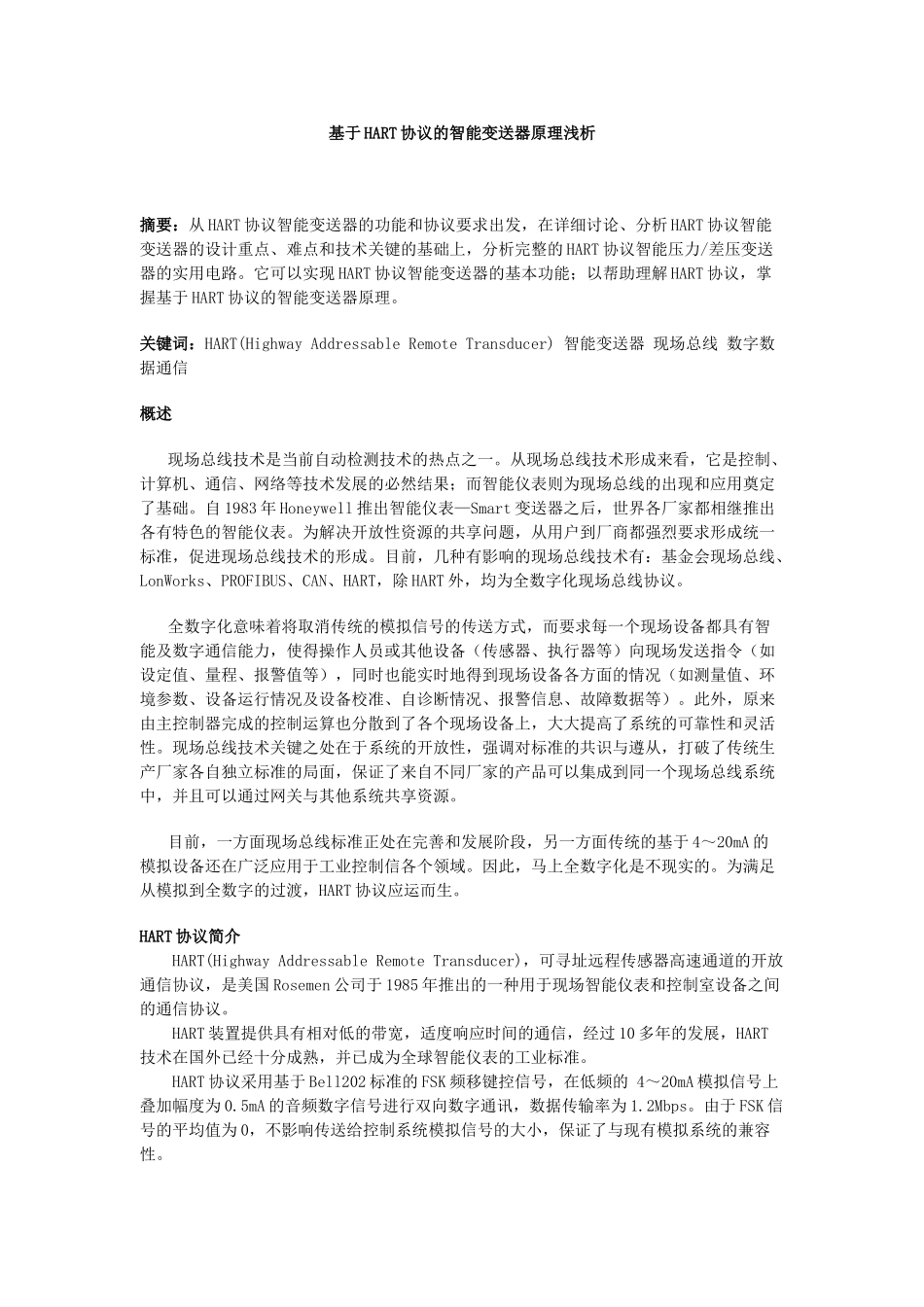

基于HART协议的智能变送器原理浅析YSC_第1页
1/8

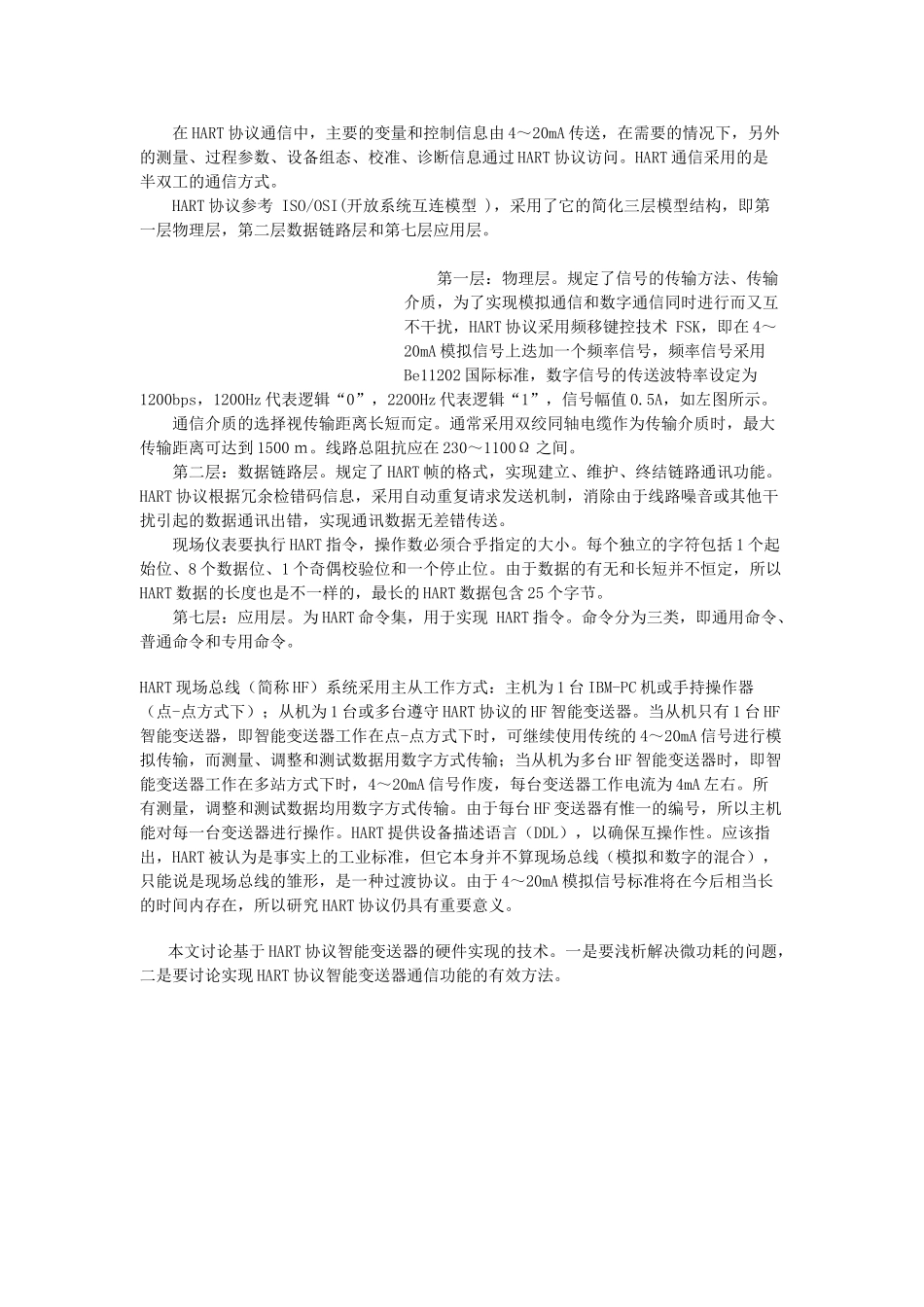

基于HART协议的智能变送器原理浅析YSC_第2页
2/8

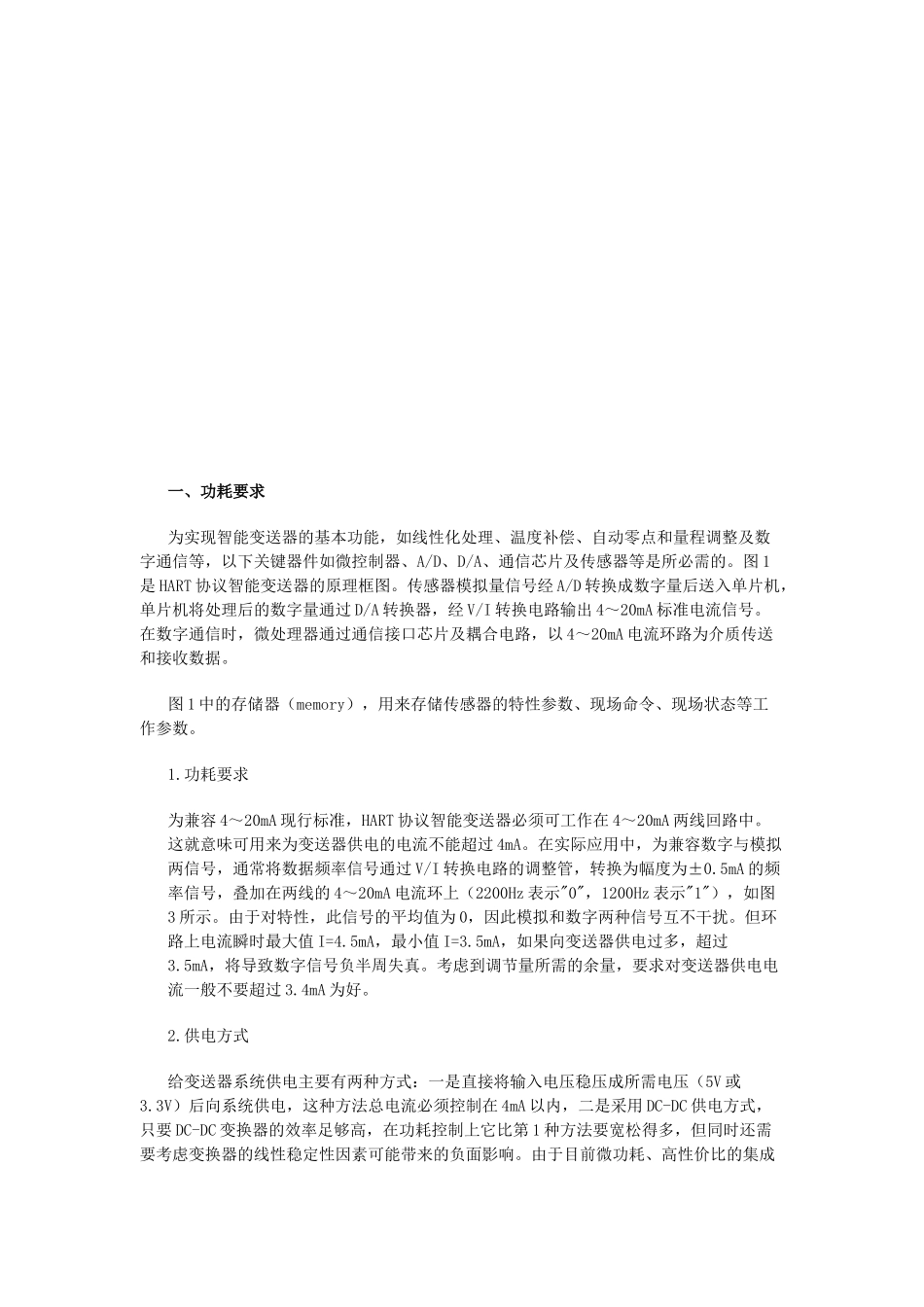

基于HART协议的智能变送器原理浅析YSC_第3页
3/8
基于HART协议的智能变送器原理浅析摘要:从HART协议智能变送器的功能和协议要求出发,在详细讨论、分析HART协议智能变送器的设计重点、难点和技术关键的基础上,分析完整的HART协议智能压力/差压变送器的实用电路。它可以实现HART协议智能变送器的基本功能;以帮助理解HART协议,掌握基于HART协议的智能变送器原理。关键词:HART(HighwayAddressableRemoteTransducer)智能变送器现场总线数字数据通信概述现场总线技术是当前自动检测技术的热点之一。从现场总线技术形成来看,它是控制、计算机、通信、网络等技术发展的必然结果;而智能仪表则为现场总线的出现和应用奠定了基础。自1983年Honeywell推出智能仪表—Smart变送器之后,世界各厂家都相继推出各有特色的智能仪表。为解决开放性资源的共享问题,从用户到厂商都强烈要求形成统一标准,促进现场总线技术的形成。目前,几种有影响的现场总线技术有:基金会现场总线、LonWorks、PROFIBUS、CAN、HART,除HART外,均为全数字化现场总线协议。全数字化意味着将取消传统的模拟信号的传送方式,而要求每一个现场设备都具有智能及数字通信能力,使得操作人员或其他设备(传感器、执行器等)向现场发送指令(如设定值、量程、报警值等),同时也能实时地得到现场设备各方面的情况(如测量值、环境参数、设备运行情况及设备校准、自诊断情况、报警信息、故障数据等)。此外,原来由主控制器完成的控制运算也分散到了各个现场设备上,大大提高了系统的可靠性和灵活性。现场总线技术关键之处在于系统的开放性,强调对标准的共识与遵从,打破了传统生产厂家各自独立标准的局面,保证了来自不同厂家的产品可以集成到同一个现场总线系统中,并且可以通过网关与其他系统共享资源。目前,一方面现场总线标准正处在完善和发展阶段,另一方面传统的基于4~20mA的模拟设备还在广泛应用于工业控制信各个领域。因此,马上全数字化是不现实的。为满足从模拟到全数字的过渡,HART协议应运而生。HART协议简介HART(HighwayAddressableRemoteTransducer),可寻址远程传感器高速通道的开放通信协议,是美国Rosemen公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。HART装置提供具有相对低的带宽,适度响应时间的通信,经过10多年的发展,HART技术在国外已经十分成熟,并已成为全球智能仪表的工业标准。HART协议采用基于Bell202标准的FSK频移键控信号,在低频的4~20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯,数据传输率为1.2Mbps。由于FSK信号的平均值为0,不影响传送给控制系统模拟信号的大小,保证了与现有模拟系统的兼容性。在HART协议通信中,主要的变量和控制信息由4~20mA传送,在需要的情况下,另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。HART通信采用的是半双工的通信方式。HART协议参考ISO/OSI(开放系统互连模型),采用了它的简化三层模型结构,即第一层物理层,第二层数据链路层和第七层应用层。第一层:物理层。规定了信号的传输方法、传输介质,为了实现模拟通信和数字通信同时进行而又互不干扰,HART协议采用频移键控技术FSK,即在4~20mA模拟信号上迭加一个频率信号,频率信号采用Be11202国际标准,数字信号的传送波特率设定为1200bps,1200Hz代表逻辑“0”,2200Hz代表逻辑“1”,信号幅值0.5A,如左图所示。通信介质的选择视传输距离长短而定。通常采用双绞同轴电缆作为传输介质时,最大传输距离可达到1500m。线路总阻抗应在230~1100Ω之间。第二层:数据链路层。规定了HART帧的格式,实现建立、维护、终结链路通讯功能。HART协议根据冗余检错码信息,采用自动重复请求发送机制,消除由于线路噪音或其他干扰引起的数据通讯出错,实现通讯数据无差错传送。现场仪表要执行HART指令,操作数必须合乎指定的大小。每个独立的字符包括1个起始位、8个数据位、1个奇偶校验位和一个停止位。由于数据的有无和长短并不恒定,所以HART数据的长度也是不一样的,最长的HART数据包含25个字节。第七层:应用层。为HART命令集,用于实现HART指令。命令分为三类,即通用命令、普通命令和专...
