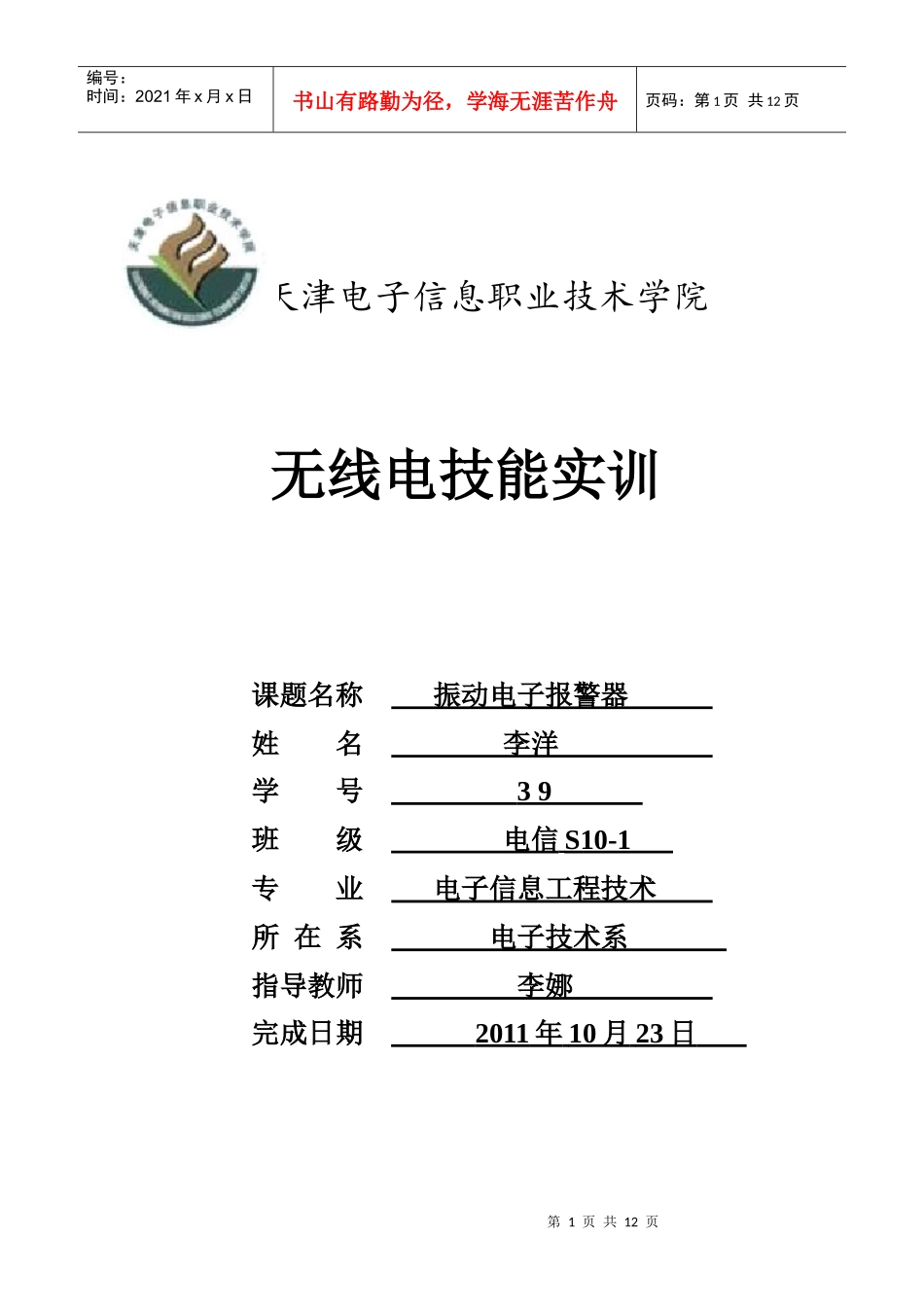

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页天津电子信息职业技术学院无线电技能实训课题名称振动电子报警器姓名李洋学号39班级电信S10-1专业电子信息工程技术所在系电子技术系指导教师李娜完成日期2011年10月23日第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、电子报警器产品介绍：1、技术参数：-工作电压：DC9V（9V碱性电池）-报警声压：120dB-感应方式：振动报警-开机延时：15秒-报警延时：30秒-安装方式：背磁式也可悬挂-产品尺寸：90×55×27mm-包装尺寸：95×57×33mm2、使用方法：开关拨到"ON"位置，红色指示灯亮，15秒后指示灯灭,进入警戒状态，当报警器受到轻微的震动或者敲击时，会发出持续时间为15秒的强烈报警声音。背面磁吸盘可以直接吸在金属物体上。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页二、电路原理图原理图第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页元器件实物图三、元件明细表序号标号型号功能1IC4013双D触发器2Q18050音频信号功率放大输出报警电路3R91KΩ限流电阻4BUZ蜂鸣器电信号装换发声报警5DG三端电感音频耦合输出6C10.1uF滤波电容、滤除高频信号7K1拨动开关接通电源8IC2CL95音乐芯片9R6220Ω限流电阻10DF红电源指示灯电源指示11白支架管12压电陶瓷片把振动信号转换成电信号振动感第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页应电路13锥提高振动片的灵敏度14Q29014放大三极管，放大振动信号振动信号放大电路15R422MΩ集电极偏置电阻16R56.8MΩ基极偏置电阻17R10ΩC4充电电容电阻18R22MΩC2充电电容电阻19R31MΩ20R7390KΩC4充电电容电阻21R810KΩ22D14018防止输出对清零端的作用23D24148防止输出对清零端的作用24C210uF/16V充电电容25C422uF/16V充电电容26C347uF/16V电源滤波电容27电池提供9V电压28正负极线29外壳30长、短螺钉31推键32正负极线3301-3591PCB板四、工作原理：震动电子报警器是以探测入侵者进行各种破坏活动时所产生的振动信号作为报警依据，采用压电陶瓷片作为振动探测器，其原理是利用压电陶瓷片的压电效应。压电晶体是一种特殊的晶体，它可以将施加于其上的机械作用力转变为相应大小的电信号，其电信号的频率及幅度与机械振动的频率及幅度成正比，当信号值达到设定值时就发出报警信号。IC(HEF4013BP)为双D触发器，接成开关延时电路，当打开开关时，发光二极管（DF)发光，指示电源接通，同时对电容C2、C3充电，以保证IC4013双D触发器的正电源端（14）管脚为高电平，D输入端为高电平，同时发光二极管（DF)亮度随着充电变弱。报警器延迟过程：电容C2通过电阻R2、R5给振动片及Q2（9014）的基极提供电压，保证电路工作，IC4013双D触发器的输出信号Q端为高电平对电容C4充电，C4通过电阻R1充放电，通过D1保证IC4013双D触发器的清“0”端R端，为高电平端S端长期接地，使D触发器的输出信号Q端为低电平清“0”。Q非端为高电平，第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页Q2处在延迟等待状态。当有人振动振动片时，振动锤提高振动片的灵敏度，振动片把振动信号转换成电信号，电信号通过Q2（9014）放大后送至IC4013双D触发器的CP端（11）相当于送进一个时钟脉冲，IC4013D触发器的输出端（13）输出高电平，通过R6送至音乐片的电源管脚，触发音乐片输出音频信号，经Q1三极管放大，经三端变压器耦合推动扬声器发出声音，实现报警。报警后，IC4013D触发器的输出端（13）输出高电平对C4充电，通过R1充电，使IC4013双D触发器的清“0”端R端，为“1”使IC4013D触发器的输出端（13）输出低电平，报警停止，报警器再次进入警戒状态。五、主要元器件介绍1、HEF4013B双D触发器HEF4013BP是一双D触发器,由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出，此器件可用作移位寄存器，...
