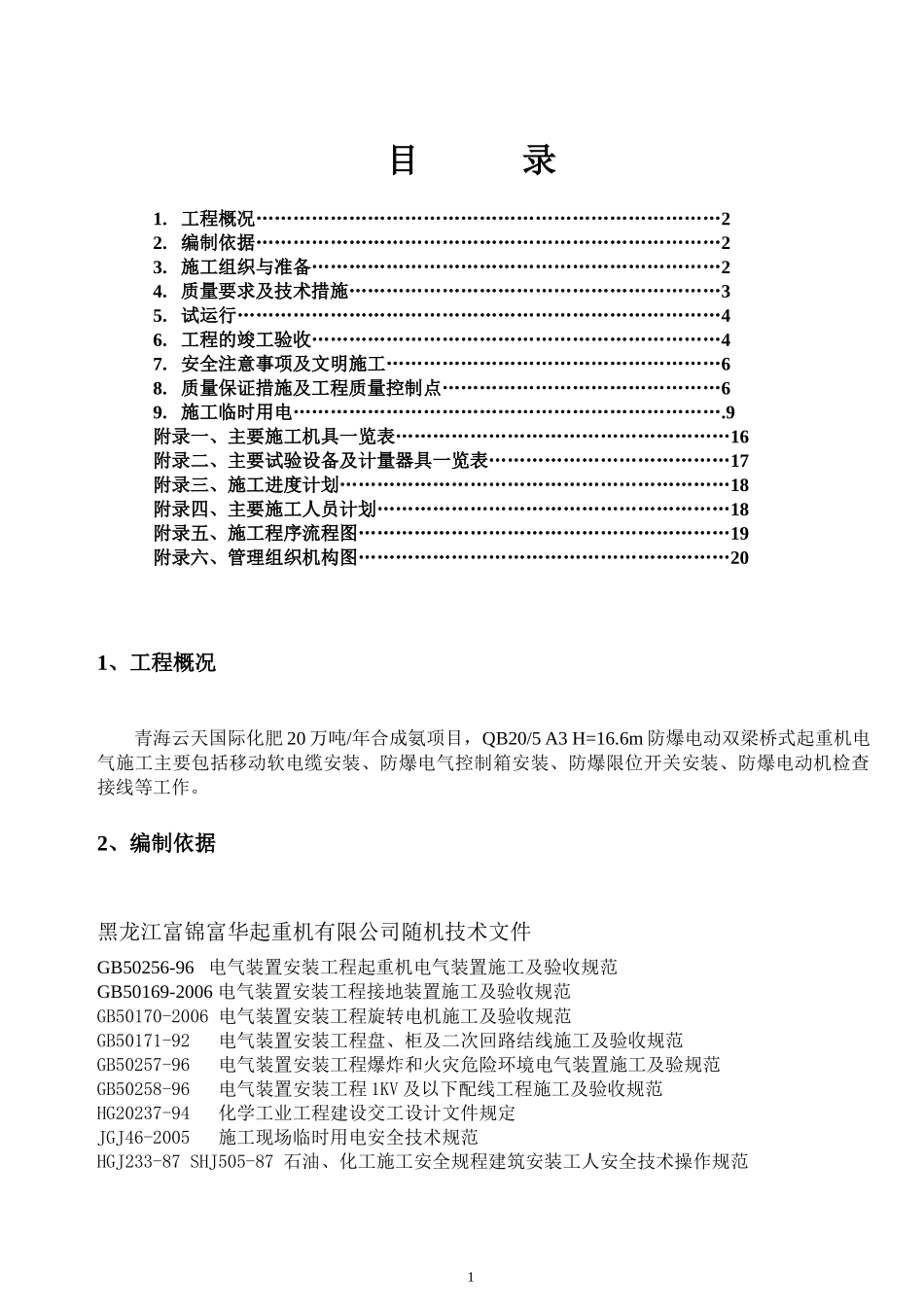

目录1.工程概况…………………………………………………………………22.编制依据…………………………………………………………………23.施工组织与准备…………………………………………………………24.质量要求及技术措施……………………………………………………35.试运行……………………………………………………………………46.工程的竣工验收…………………………………………………………47.安全注意事项及文明施工………………………………………………68.质量保证措施及工程质量控制点………………………………………69.施工临时用电…………………………………………………………….9附录一、主要施工机具一览表………………………………………………16附录二、主要试验设备及计量器具一览表…………………………………17附录三、施工进度计划………………………………………………………18附录四、主要施工人员计划…………………………………………………18附录五、施工程序流程图……………………………………………………19附录六、管理组织机构图……………………………………………………201、工程概况青海云天国际化肥20万吨/年合成氨项目，QB20/5A3H=16.6m防爆电动双梁桥式起重机电气施工主要包括移动软电缆安装、防爆电气控制箱安装、防爆限位开关安装、防爆电动机检查接线等工作。2、编制依据黑龙江富锦富华起重机有限公司随机技术文件GB50256-96电气装置安装工程起重机电气装置施工及验收规范GB50169-2006电气装置安装工程接地装置施工及验收规范GB50170-2006电气装置安装工程旋转电机施工及验收规范GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50257-96电气装置安装工程爆炸和火灾危险环境电气装置施工及验规范GB50258-96电气装置安装工程1KV及以下配线工程施工及验收规范HG20237-94化学工业工程建设交工设计文件规定JGJ46-2005施工现场临时用电安全技术规范HGJ233-87SHJ505-87石油、化工施工安全规程建筑安装工人安全技术操作规范1青海云云天化国际化肥20万吨/年合成氨项目3、施工组织与准备3.1施工组织3.1.1主要施工机具计划(见附录一)3.1.2主要试验设备及计量器具(见附录二)3.1.3主要施工人员计划（见附表三）3.1.4主要施工人员计划(见附录四)3.1.5施工组织机构(见附录五)3.2施工准备3.2.1由技术员和施工技工认真熟悉施工图纸及相关技术文件、标准规范，掌握设计意图和设计要求，对图纸中所设计的电气设备和主要材料进行核对统计。做好施工图纸的审查、会审，参加设计交底及图纸会审。3.2.2按照施工作业计划备齐施工用料及施工机具。3.2.3做好施工临时用电准备工作。3.2.4与设备材料管理部门质检部门一起进行工程设备及材料的检验工作。保证设备材料的规格、型号、数量应与图纸一致，技术文件应齐全，并有相关材料合格证及试验报告，同时应符合规范要求，做好检验记录。3.2.5根据项目特点,组织学习安全规程及规章制度,开工前对施工人员进行安全和技术交底。4、质量要求及技术措施1、配电屏、柜的安装4.1.1电气控制盘（箱）及柜（箱）内构件连接应牢固。主控制盘、继电保护器和自动装置等不宜与基础型钢焊接。4.1.2电器元件质量良好，型号、规格应符合设计要求，外观应完好且附件齐全，排列整齐，固定牢固，密封良好。4.1.3各电器应能单独拆装更换而不影响其它电器及导线束的固定。4.1.4信号灯、电铃等工作应可靠。盘（箱）里面的元件有接地要求的，其外壳应牢靠接地。4.1.5端子排应无损坏，固定牢固，绝缘良好。4.1.6电阻器安装应符合下列要求1）电阻器直接叠装不应超过四箱,当超过四箱时应采用支架固定,并保持适当间距,当超过六箱时应另列一组。2）电阻器的盖板或保护罩,应安装正确,固定可靠。2、软电缆安装、电缆敷设、配线4.2.1悬挂装置的电缆夹，应与软电缆可靠固定，电缆夹间的距离不宜大于5米。4.2.2软电缆安装后，其悬挂装置沿滑道移动应灵活、无跳动，不得卡组。2青海云云天化国际化肥20万吨/年合成氨项目4.2.3软电缆移动段的长度,应比起重机移动距离长15%～20%,并应加装牵引绳,牵引绳长度应短于软电缆移动段的长度。4.2.4...
