高速公路下穿宁西铁路立交工程实施性施工组织设计方案(DOC67页)VIP免费

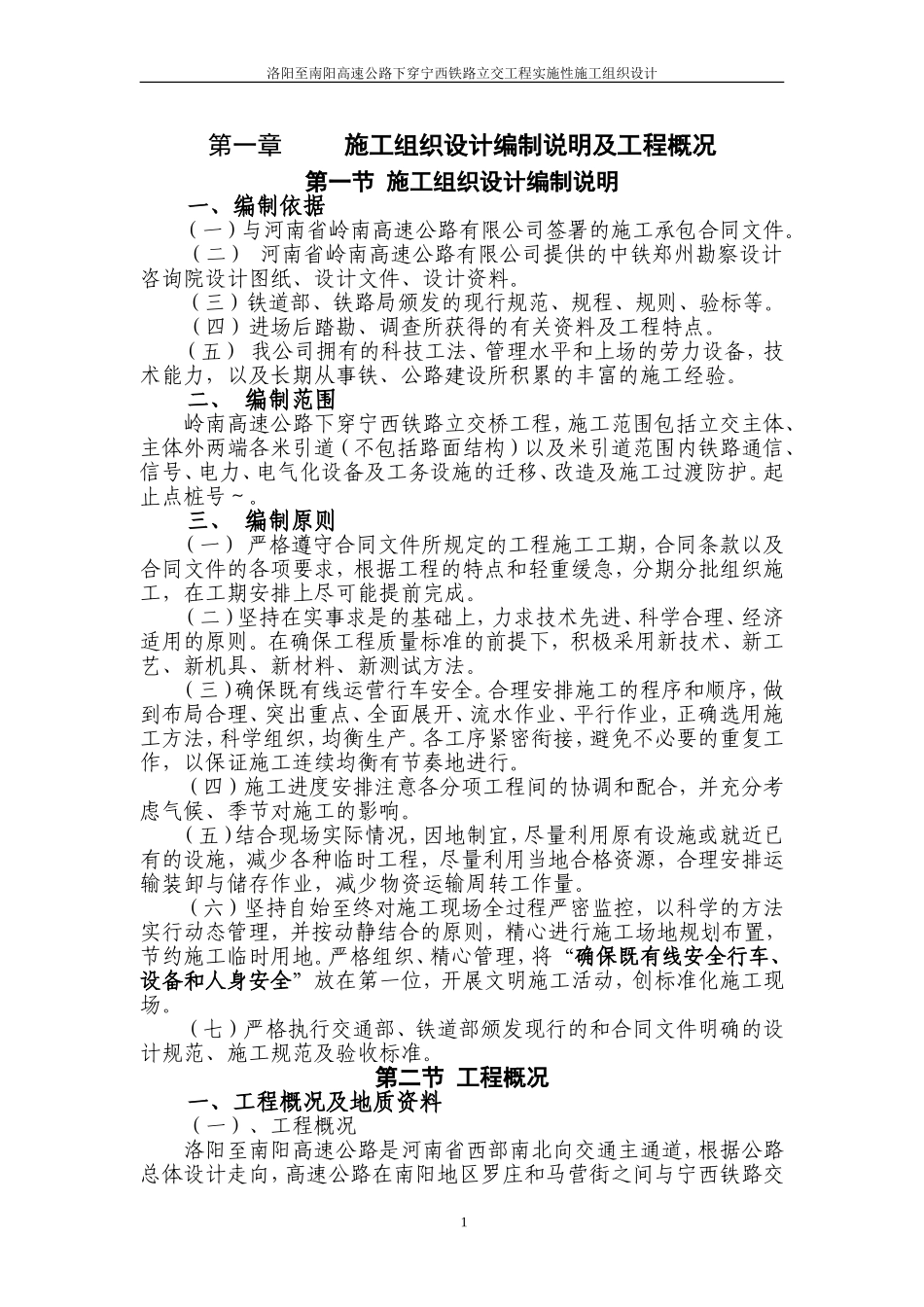

高速公路下穿宁西铁路立交工程实施性施工组织设计方案(DOC67页)_第1页
1/48

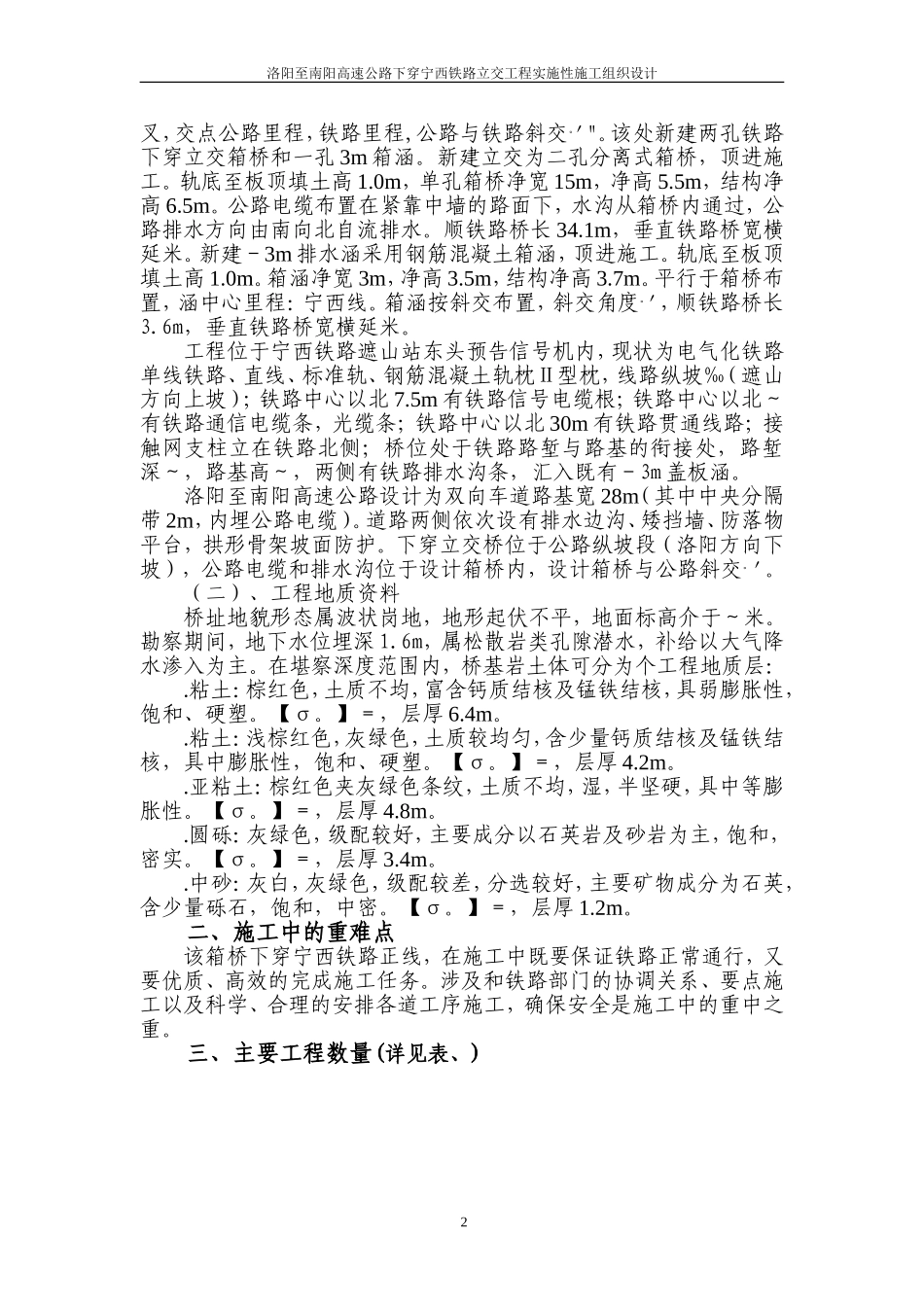

高速公路下穿宁西铁路立交工程实施性施工组织设计方案(DOC67页)_第2页
2/48

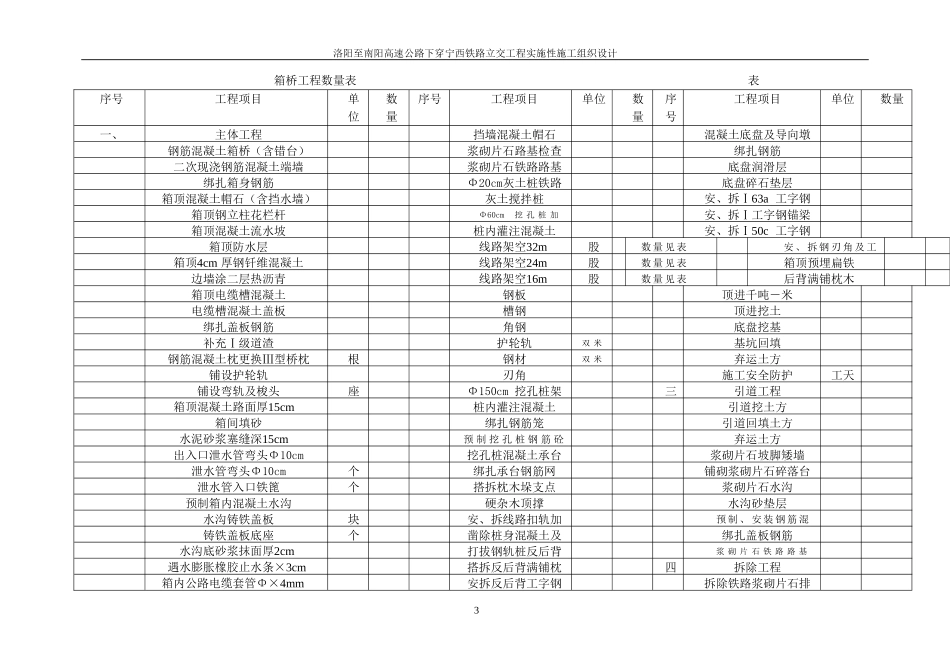

高速公路下穿宁西铁路立交工程实施性施工组织设计方案(DOC67页)_第3页
3/48
洛阳至南阳高速公路下穿宁西铁路立交工程实施性施工组织设计第一章施工组织设计编制说明及工程概况第一节施工组织设计编制说明一、编制依据(一)与河南省岭南高速公路有限公司签署的施工承包合同文件。(二)河南省岭南高速公路有限公司提供的中铁郑州勘察设计咨询院设计图纸、设计文件、设计资料。(三)铁道部、铁路局颁发的现行规范、规程、规则、验标等。(四)进场后踏勘、调查所获得的有关资料及工程特点。(五)我公司拥有的科技工法、管理水平和上场的劳力设备,技术能力,以及长期从事铁、公路建设所积累的丰富的施工经验。二、编制范围岭南高速公路下穿宁西铁路立交桥工程,施工范围包括立交主体、主体外两端各米引道(不包括路面结构)以及米引道范围内铁路通信、信号、电力、电气化设备及工务设施的迁移、改造及施工过渡防护。起止点桩号~。三、编制原则(一)严格遵守合同文件所规定的工程施工工期,合同条款以及合同文件的各项要求,根据工程的特点和轻重缓急,分期分批组织施工,在工期安排上尽可能提前完成。(二)坚持在实事求是的基础上,力求技术先进、科学合理、经济适用的原则。在确保工程质量标准的前提下,积极采用新技术、新工艺、新机具、新材料、新测试方法。(三)确保既有线运营行车安全。合理安排施工的程序和顺序,做到布局合理、突出重点、全面展开、流水作业、平行作业,正确选用施工方法,科学组织,均衡生产。各工序紧密衔接,避免不必要的重复工作,以保证施工连续均衡有节奏地进行。(四)施工进度安排注意各分项工程间的协调和配合,并充分考虑气候、季节对施工的影响。(五)结合现场实际情况,因地制宜,尽量利用原有设施或就近已有的设施,减少各种临时工程,尽量利用当地合格资源,合理安排运输装卸与储存作业,减少物资运输周转工作量。(六)坚持自始至终对施工现场全过程严密监控,以科学的方法实行动态管理,并按动静结合的原则,精心进行施工场地规划布置,节约施工临时用地。严格组织、精心管理,将“确保既有线安全行车、设备和人身安全”放在第一位,开展文明施工活动,创标准化施工现场。(七)严格执行交通部、铁道部颁发现行的和合同文件明确的设计规范、施工规范及验收标准。第二节工程概况一、工程概况及地质资料(一)、工程概况洛阳至南阳高速公路是河南省西部南北向交通主通道,根据公路总体设计走向,高速公路在南阳地区罗庄和马营街之间与宁西铁路交1洛阳至南阳高速公路下穿宁西铁路立交工程实施性施工组织设计叉,交点公路里程,铁路里程,公路与铁路斜交。'"。该处新建两孔铁路下穿立交箱桥和一孔3m箱涵。新建立交为二孔分离式箱桥,顶进施工。轨底至板顶填土高1.0m,单孔箱桥净宽15m,净高5.5m,结构净高6.5m。公路电缆布置在紧靠中墙的路面下,水沟从箱桥内通过,公路排水方向由南向北自流排水。顺铁路桥长34.1m,垂直铁路桥宽横延米。新建-3m排水涵采用钢筋混凝土箱涵,顶进施工。轨底至板顶填土高1.0m。箱涵净宽3m,净高3.5m,结构净高3.7m。平行于箱桥布置,涵中心里程:宁西线。箱涵按斜交布置,斜交角度。',顺铁路桥长3.6m,垂直铁路桥宽横延米。工程位于宁西铁路遮山站东头预告信号机内,现状为电气化铁路单线铁路、直线、标准轨、钢筋混凝土轨枕Ⅱ型枕,线路纵坡‰(遮山方向上坡);铁路中心以北7.5m有铁路信号电缆根;铁路中心以北~有铁路通信电缆条,光缆条;铁路中心以北30m有铁路贯通线路;接触网支柱立在铁路北侧;桥位处于铁路路堑与路基的衔接处,路堑深~,路基高~,两侧有铁路排水沟条,汇入既有-3m盖板涵。洛阳至南阳高速公路设计为双向车道路基宽28m(其中中央分隔带2m,内埋公路电缆)。道路两侧依次设有排水边沟、矮挡墙、防落物平台,拱形骨架坡面防护。下穿立交桥位于公路纵坡段(洛阳方向下坡),公路电缆和排水沟位于设计箱桥内,设计箱桥与公路斜交。'。(二)、工程地质资料桥址地貌形态属波状岗地,地形起伏不平,地面标高介于~米。勘察期间,地下水位埋深1.6m,属松散岩类孔隙潜水,补给以大气降水渗入为主。在堪察深度范围内,桥基岩土体可分为个工程地质层:.粘土:棕红色...
