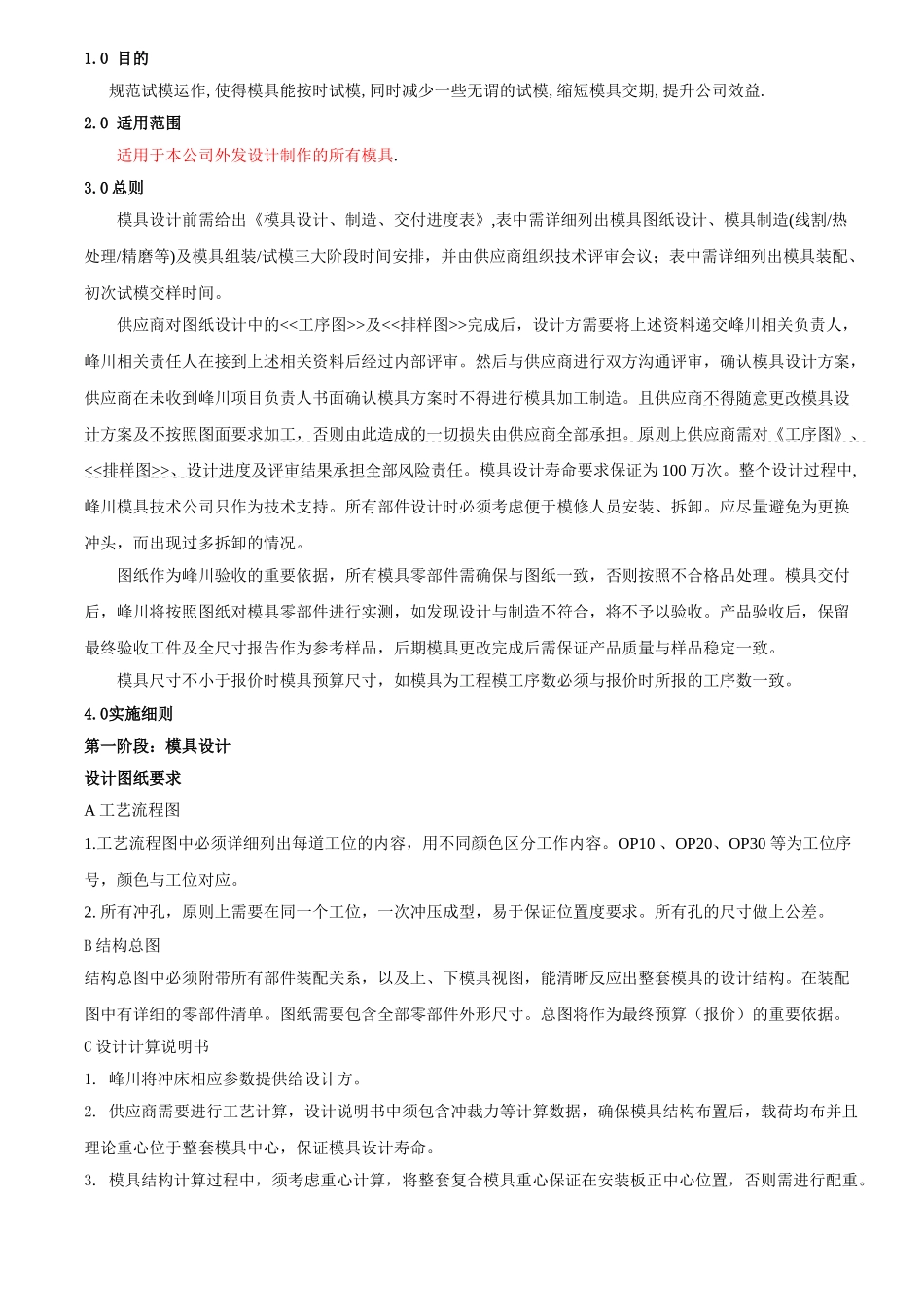

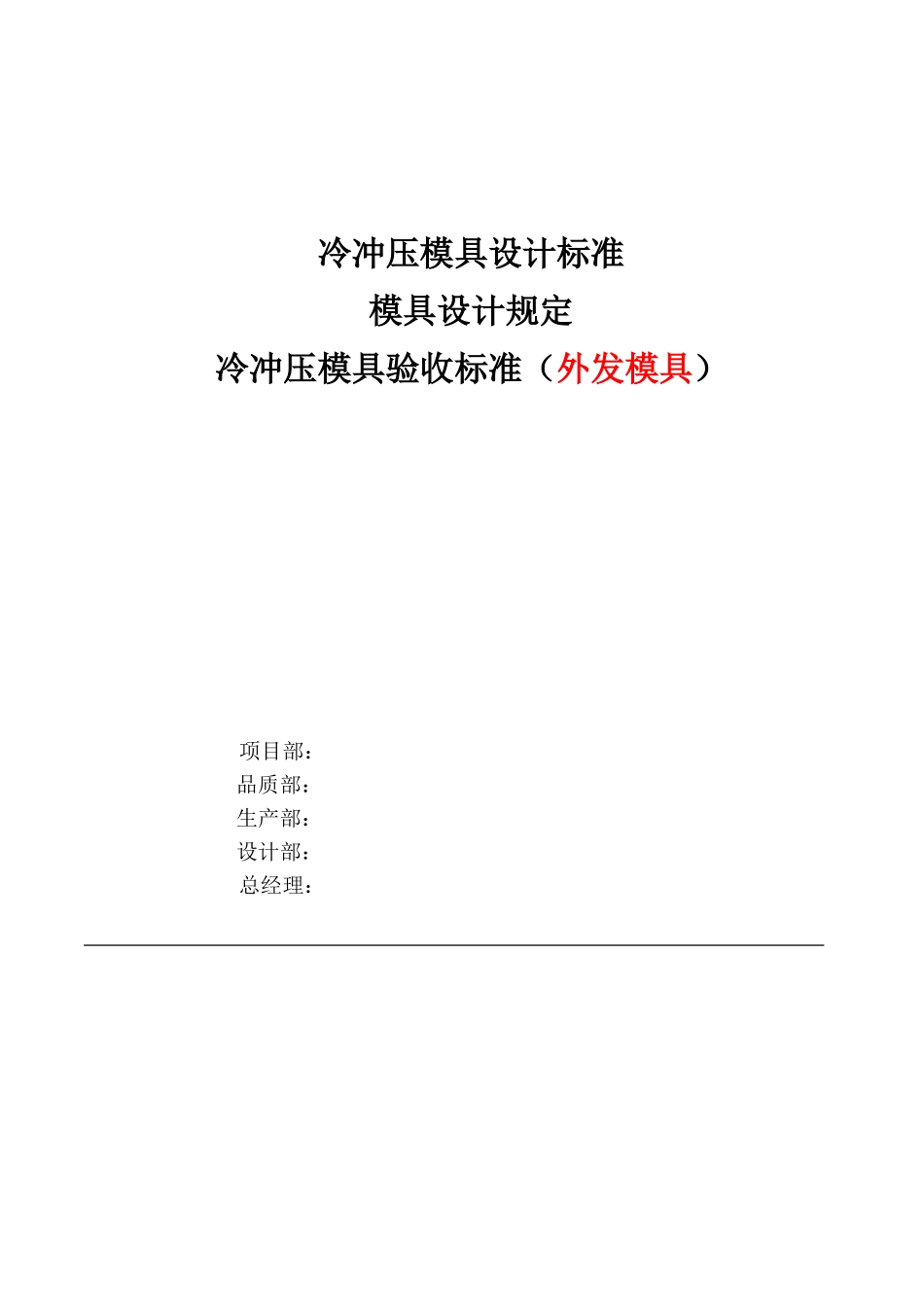

冷冲压模具设计标准模具设计规定冷冲压模具验收标准（外发模具）项目部：品质部：生产部：设计部：总经理：1.0目的规范试模运作,使得模具能按时试模,同时减少一些无谓的试模,缩短模具交期,提升公司效益.2.0适用范围适用于本公司外发设计制作的所有模具.3.0总则模具设计前需给出《模具设计、制造、交付进度表》,表中需详细列出模具图纸设计、模具制造(线割/热处理/精磨等)及模具组装/试模三大阶段时间安排，并由供应商组织技术评审会议；表中需详细列出模具装配、初次试模交样时间。供应商对图纸设计中的<<工序图>>及<<排样图>>完成后，设计方需要将上述资料递交峰川相关负责人，峰川相关责任人在接到上述相关资料后经过内部评审。然后与供应商进行双方沟通评审，确认模具设计方案，供应商在未收到峰川项目负责人书面确认模具方案时不得进行模具加工制造。且供应商不得随意更改模具设计方案及不按照图面要求加工，否则由此造成的一切损失由供应商全部承担。原则上供应商需对《工序图》、<<排样图>>、设计进度及评审结果承担全部风险责任。模具设计寿命要求保证为100万次。整个设计过程中,峰川模具技术公司只作为技术支持。所有部件设计时必须考虑便于模修人员安装、拆卸。应尽量避免为更换冲头，而出现过多拆卸的情况。图纸作为峰川验收的重要依据，所有模具零部件需确保与图纸一致，否则按照不合格品处理。模具交付后，峰川将按照图纸对模具零部件进行实测，如发现设计与制造不符合，将不予以验收。产品验收后，保留最终验收工件及全尺寸报告作为参考样品，后期模具更改完成后需保证产品质量与样品稳定一致。模具尺寸不小于报价时模具预算尺寸，如模具为工程模工序数必须与报价时所报的工序数一致。4.0实施细则第一阶段：模具设计设计图纸要求A工艺流程图1.工艺流程图中必须详细列出每道工位的内容，用不同颜色区分工作内容。OP10、OP20、OP30等为工位序号，颜色与工位对应。2.所有冲孔，原则上需要在同一个工位，一次冲压成型，易于保证位置度要求。所有孔的尺寸做上公差。B结构总图结构总图中必须附带所有部件装配关系，以及上、下模具视图，能清晰反应出整套模具的设计结构。在装配图中有详细的零部件清单。图纸需要包含全部零部件外形尺寸。总图将作为最终预算（报价）的重要依据。C设计计算说明书1.峰川将冲床相应参数提供给设计方。2.供应商需要进行工艺计算，设计说明书中须包含冲裁力等计算数据，确保模具结构布置后，载荷均布并且理论重心位于整套模具中心，保证模具设计寿命。3.模具结构计算过程中，须考虑重心计算，将整套复合模具重心保证在安装板正中心位置，否则需进行配重。4.供应商需提供设计计算参数，作为模具设计寿命的依据。5.模具工艺节拍时间为连续模3s以内，工程模5s以内，设计寿命保证为100万次。特殊产品如供应商不能保证此要求，可根据实际情况提出申请。D零部件图1.所有零部件图纸名称及编号需保证与总图的一致性。并且详细注明热处理工艺、硬度及材料。2.所有部件设计时必须考虑便于模修人员安装、拆卸。应尽量避免为更换冲头，而出现过多拆卸的情况。3.制造过程中必须保证材料、热处理工艺及硬度与图纸的一致性，如出现实物与图纸不符将按照报废品处理，由此造成的一切损失由供应商负全责。模具结构要求A、废料清理工作要求1.落料空间足够，保证废料便于清理。2.废料在下模中易漏落，不堵料，不跳料。B、外购件要求1.导柱、导套统一使用钢珠型独立导柱组件（钢珠衬套）、或自润滑型独立导柱组件（自润滑导套）模式。导柱导套规格必须在模具方案时就给以明示，确保其强度；2.所有外购件清单必须在模具设计完成后，递交一份外购件清单，并说明外购件的规格，要求，数量以及供应商。3.特殊外购件供应商必须得到峰川的认可方可采购，如氮气弹簧，气动装置，球头夹锁等D、模具本体要求1.模具交付时，必须保证每处限位柱均有等高块，便于换模起吊。并且防止模具运输过程中，部分与凹模啮合的冲头损坏。2.模具本体要求结构牢靠，防止模具过于轻薄（如卸料板薄等原因）造成运行过程中的寿命缺陷。所有模具嵌块（入子）加工中需要考虑材料应力集中问题，不得有...
