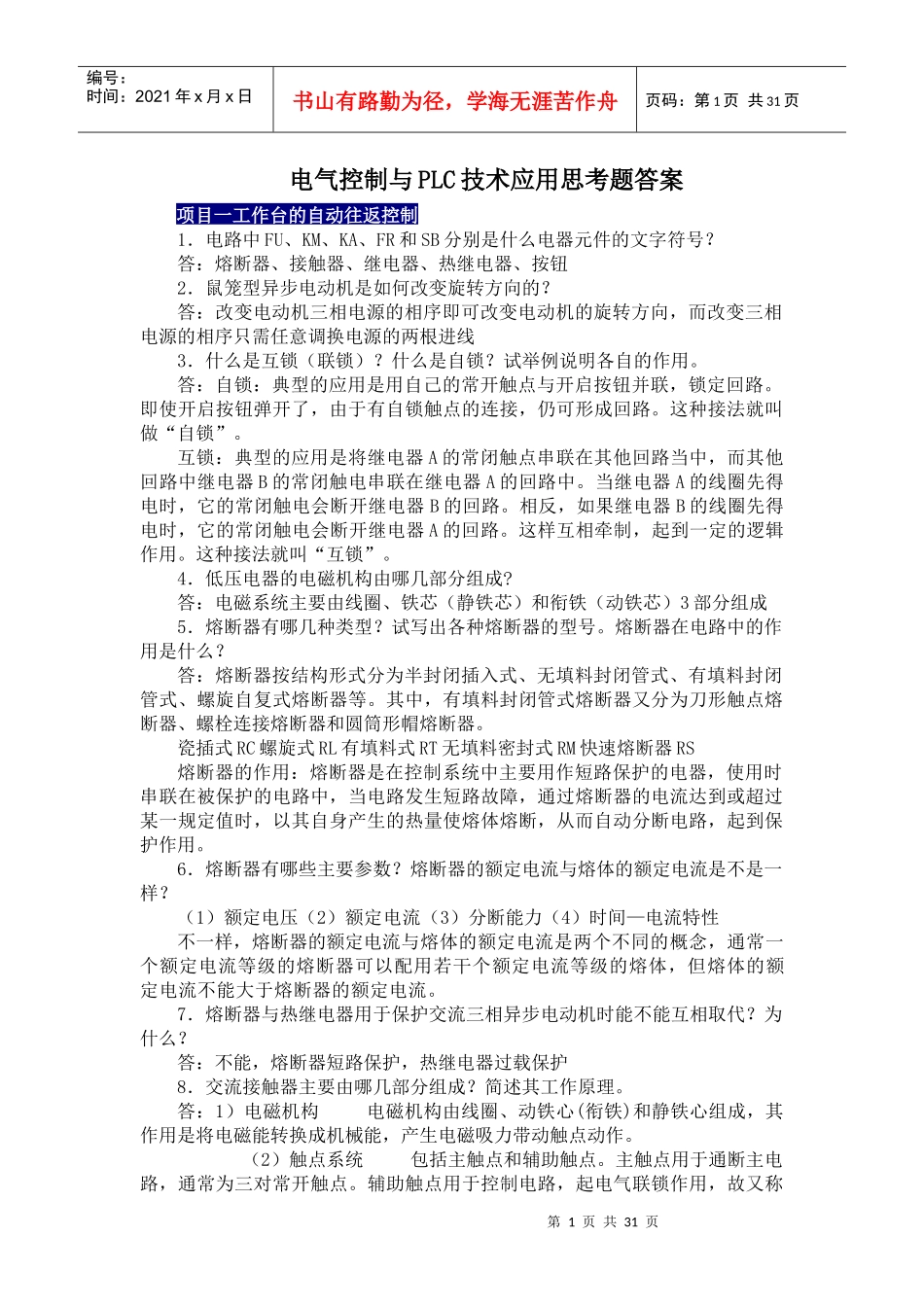

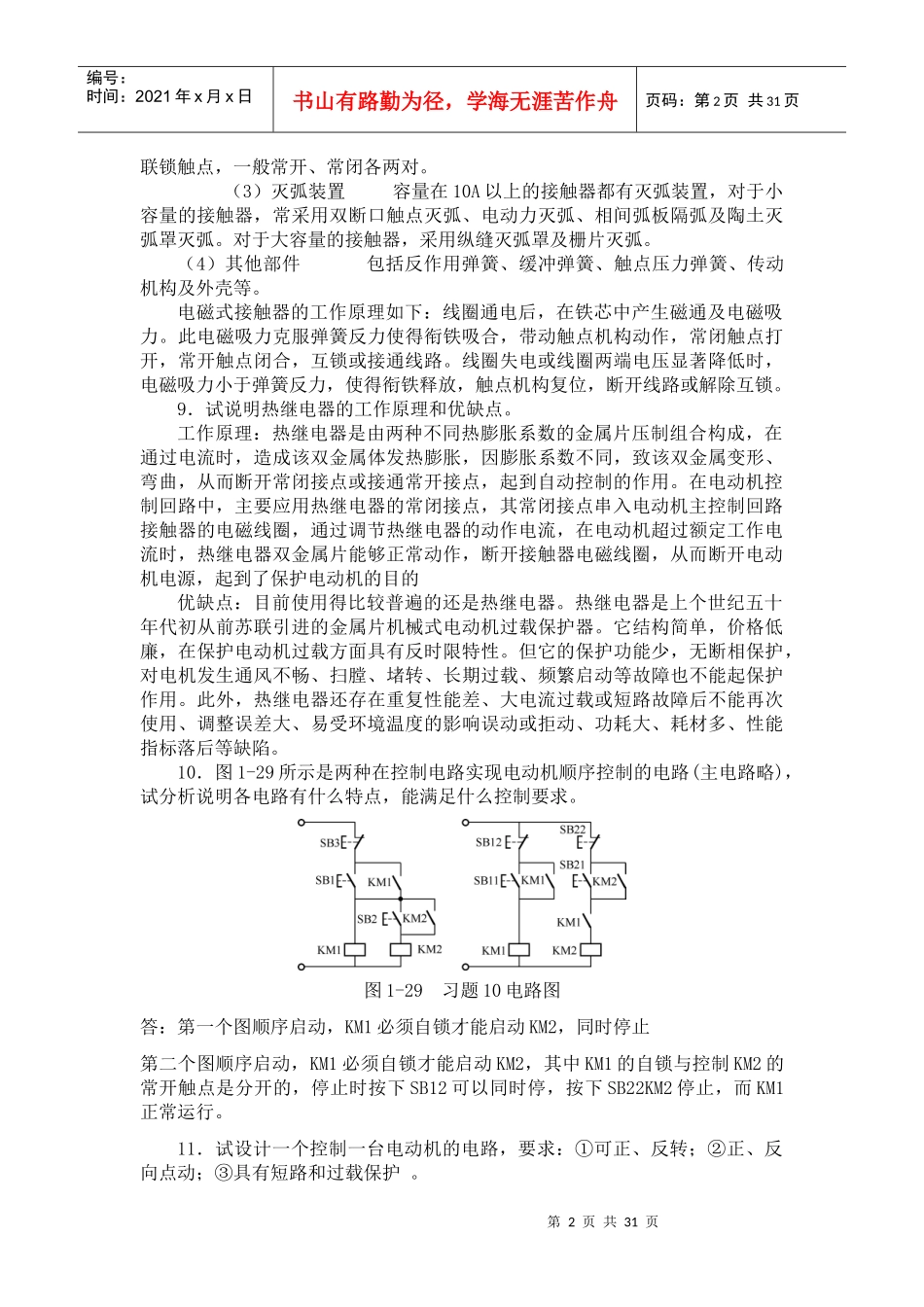

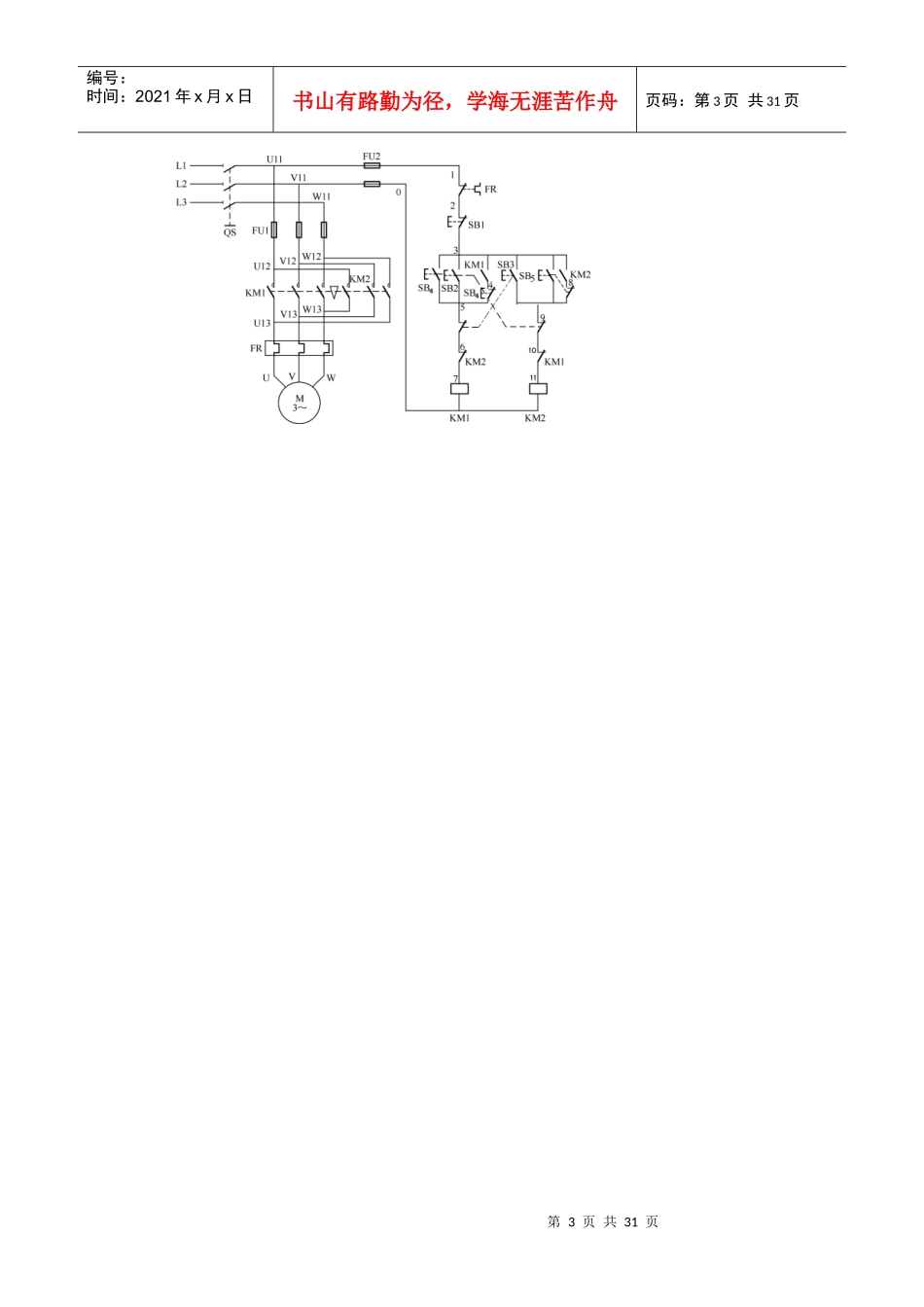

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页电气控制与PLC技术应用思考题答案项目一工作台的自动往返控制1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号？答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的？答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁（联锁）？什么是自锁？试举例说明各自的作用。答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。这种接法就叫做“自锁”。互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。这样互相牵制，起到一定的逻辑作用。这种接法就叫“互锁”。4．低压电器的电磁机构由哪几部分组成?答：电磁系统主要由线圈、铁芯（静铁芯）和衔铁（动铁芯）3部分组成5．熔断器有哪几种类型？试写出各种熔断器的型号。熔断器在电路中的作用是什么？答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。6．熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一样？（1）额定电压（2）额定电流（3）分断能力（4）时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。7．熔断器与热继电器用于保护交流三相异步电动机时能不能互相取代？为什么？答：不能，熔断器短路保护，热继电器过载保护8．交流接触器主要由哪几部分组成？简述其工作原理。答：1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。（2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页联锁触点，一般常开、常闭各两对。（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。9．试说明热继电器的工作原理和优缺点。工作原理：热继电器是由两种不同热膨胀系数的金属片压制组合构成，在通过电流时，造成该双金属体发热膨胀，因膨胀系数不同，致该双金属变形、弯曲，从而断开常闭接点或接通常开接点，起到自动控制的作用。在电动机控制回路中，主要应用热继电器的常闭接点，其常闭接点串入电动机主控制回路接触器的电磁线圈，通过调节热继电器的动作电流，在电动机超过额定工作电流时，热继电器双金属片能够正常动作，断开接触器电磁线圈，从而断开电动机电源，起到了保护电动机的目的优缺点：目前使用得比较普遍的还是热继电器。热继电器是上个...
