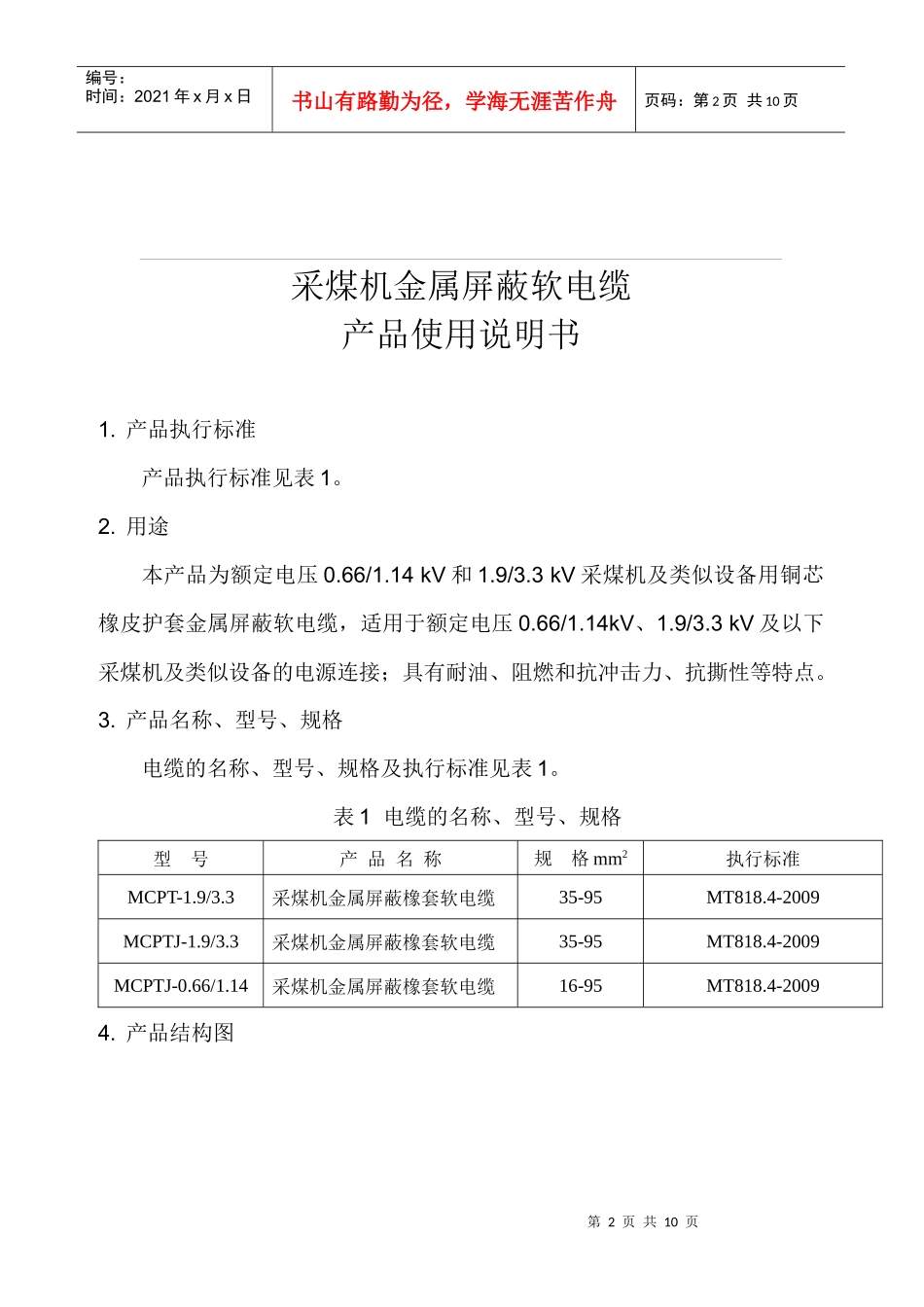

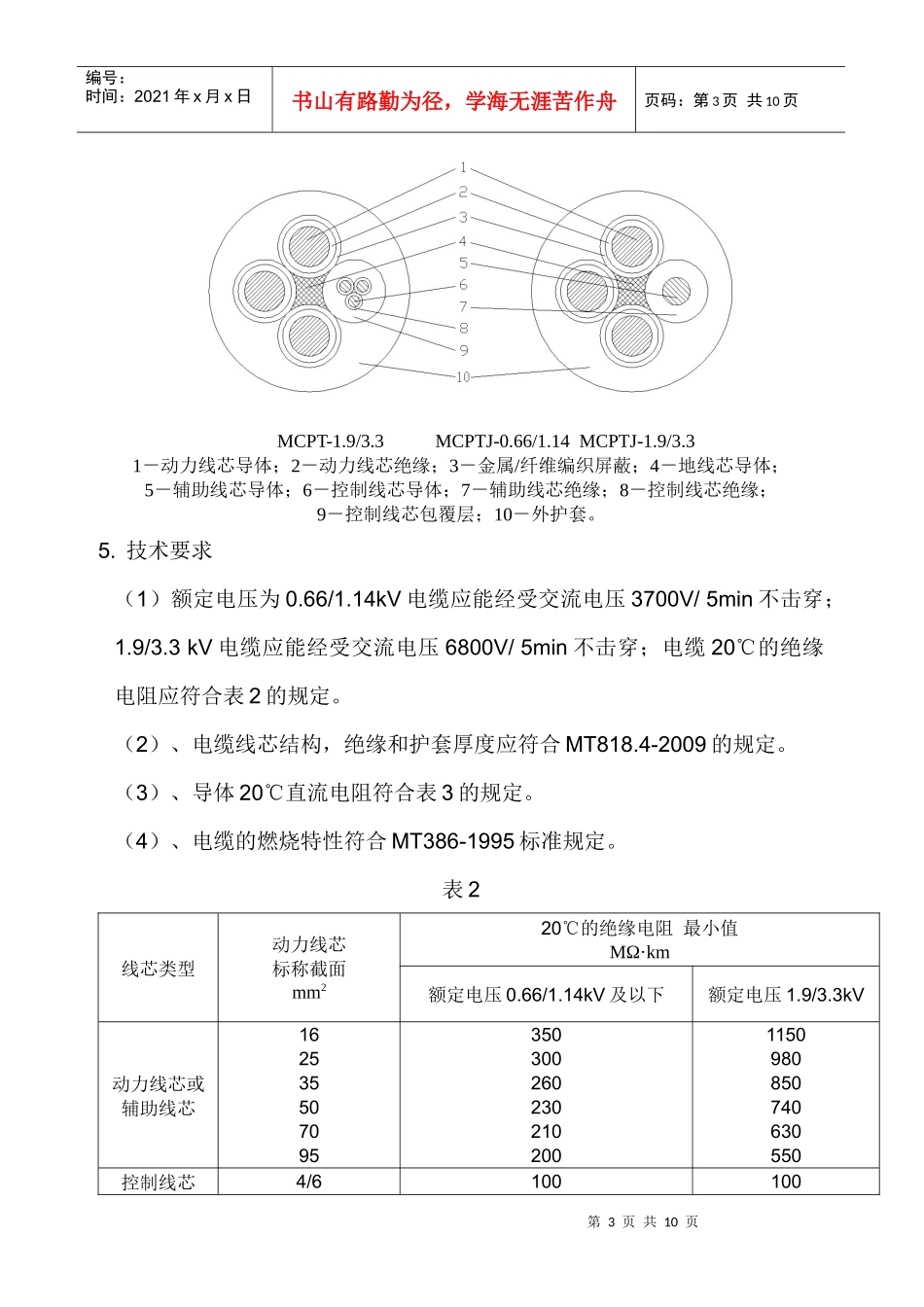

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页采煤机金属屏蔽软电缆产品使用说明书MCPT-1.9/3.3MCPTJ-1.9/3.3MCPTJ-0.66/1.142011年4月29日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页采煤机金属屏蔽软电缆产品使用说明书1.产品执行标准产品执行标准见表1。2.用途本产品为额定电压0.66/1.14kV和1.9/3.3kV采煤机及类似设备用铜芯橡皮护套金属屏蔽软电缆，适用于额定电压0.66/1.14kV、1.9/3.3kV及以下采煤机及类似设备的电源连接；具有耐油、阻燃和抗冲击力、抗撕性等特点。3.产品名称、型号、规格电缆的名称、型号、规格及执行标准见表1。表1电缆的名称、型号、规格型号产品名称规格mm2执行标准MCPT-1.9/3.3采煤机金属屏蔽橡套软电缆35-95MT818.4-2009MCPTJ-1.9/3.3采煤机金属屏蔽橡套软电缆35-95MT818.4-2009MCPTJ-0.66/1.14采煤机金属屏蔽橡套软电缆16-95MT818.4-20094.产品结构图第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页MCPT-1.9/3.3MCPTJ-0.66/1.14MCPTJ-1.9/3.31－动力线芯导体；2－动力线芯绝缘；3－金属/纤维编织屏蔽；4－地线芯导体；5－辅助线芯导体；6－控制线芯导体；7－辅助线芯绝缘；8－控制线芯绝缘；9－控制线芯包覆层；10－外护套。5.技术要求（1）额定电压为0.66/1.14kV电缆应能经受交流电压3700V/5min不击穿；1.9/3.3kV电缆应能经受交流电压6800V/5min不击穿；电缆20℃的绝缘电阻应符合表2的规定。（2）、电缆线芯结构，绝缘和护套厚度应符合MT818.4-2009的规定。（3）、导体20℃直流电阻符合表3的规定。（4）、电缆的燃烧特性符合MT386-1995标准规定。表2线芯类型动力线芯标称截面mm220℃的绝缘电阻最小值MΩ·km额定电压0.66/1.14kV及以下额定电压1.9/3.3kV动力线芯或辅助线芯1625355070953503002602302102001150980850740630550控制线芯4/6100100第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页表3动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km16251.240.79535500.5650.39370950.2770.2106.产品使用工作条件额定工作电压（U0/U）分别为0.66/1.14kV和1.9/3.3kV；电缆长期允许工作温度为90℃；敷设电缆时的环境温度应不低于-20℃，不高于+50℃；电缆最小弯曲半径为电缆直径的6倍；电缆的地线芯应良好接地。7.技术参数：电缆的结构尺寸参数应符合表4、表5、表6的要求。表4额定电压0.66/1.14kV电缆尺寸参数（MCPTJ-0.66/1.14）芯数×导体标称截面mm2标称厚度mm电缆外径mm动力线芯地线芯辅助线芯动力线芯绝缘护套3×163×253×353×503×703×951×161×161×161×251×351×501×161×161×161×251×351×501.51.51.61.71.82.05.05.05.05.35.86.435.8~38.639.7~42.943.1~46.348.5~51.855.1~58.862.4~66.1表5额定电压1.9/3.3kV电缆尺寸参数（MCPTJ-1.9/3.3）芯数×导体标称截面mm2标称厚度mm电缆外径mm动力线芯地线芯控制线芯动力线芯绝缘护套第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页3×353×503×703×951×351×351×501×503×43×43×63×63.03.03.03.05.55.96.46.951.6~54.656.8~59.862.8~65.868.9~72.7表6额定电压1.9/3.3kV电缆尺寸参数（MCPT-1.9/3.3）芯数×导体标称截面mm2标称厚度mm电缆外径mm动力线芯地线芯辅助线芯动力线芯绝缘护套3×353×503×703×951×351×351×501×501×161×251×351×503.03.03.03.05.55.96.46.951.6~54.656.8~59.862.8~65.868.9~72.78.包装及包装标志（1）成卷电缆应整齐卷绕在电缆交货盘上，电缆断头应紧密包封。（2）每一电缆盘上只允许卷绕同一型号同一规格的电缆。（3）电缆盘上应表面电缆盘正确的旋转方向。（4）每盘或每卷电缆上应附标签，且标明如下内容：（A）制造厂名称；（B）产品型号及规格；（C）长度（m）；（E）制造年月或生产批号...
