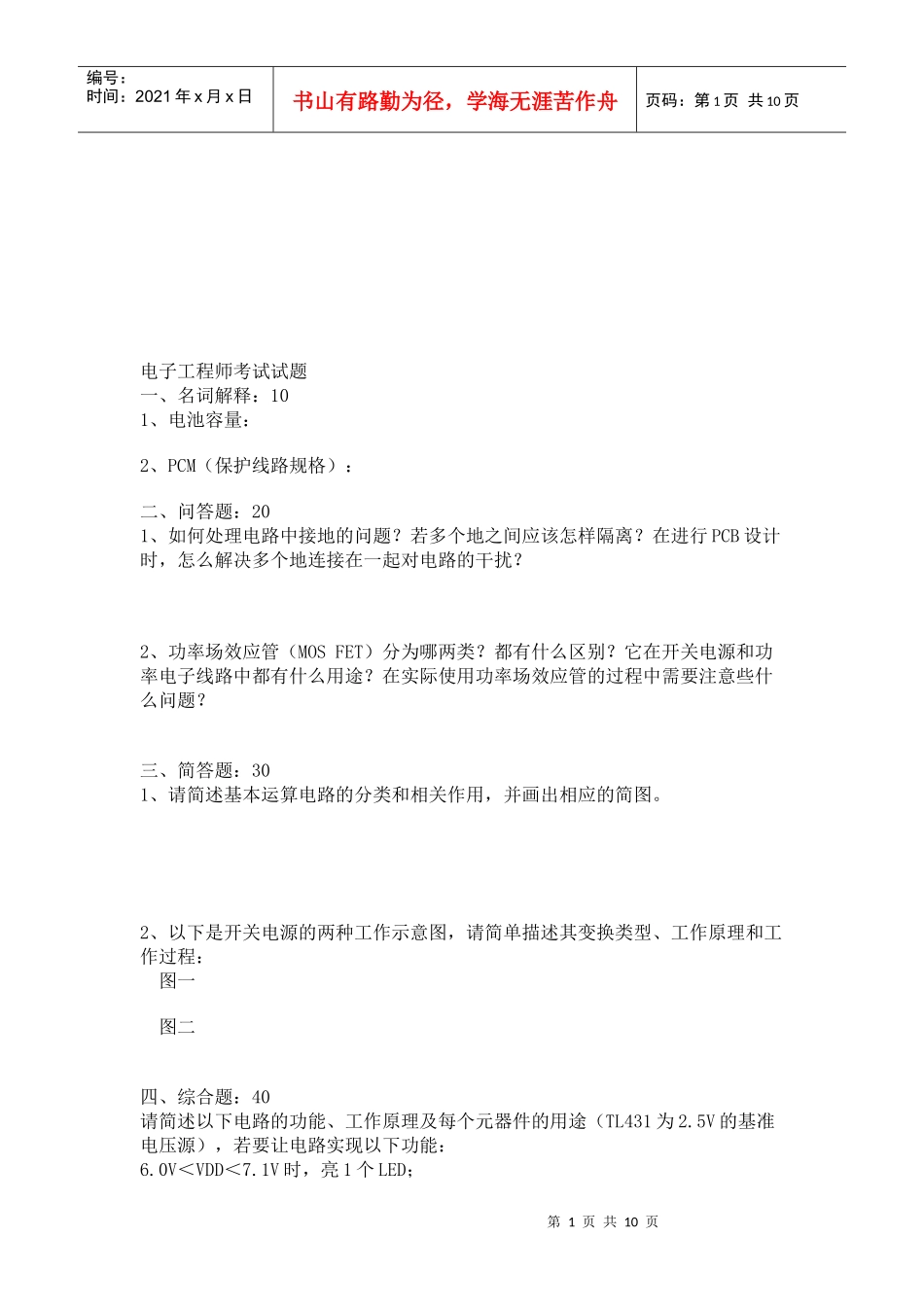

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电子工程师考试试题一、名词解释：101、电池容量：2、PCM（保护线路规格）：二、问答题：201、如何处理电路中接地的问题？若多个地之间应该怎样隔离？在进行PCB设计时，怎么解决多个地连接在一起对电路的干扰？2、功率场效应管（MOSFET）分为哪两类？都有什么区别？它在开关电源和功率电子线路中都有什么用途？在实际使用功率场效应管的过程中需要注意些什么问题？三、简答题：301、请简述基本运算电路的分类和相关作用，并画出相应的简图。2、以下是开关电源的两种工作示意图，请简单描述其变换类型、工作原理和工作过程：图一图二四、综合题：40请简述以下电路的功能、工作原理及每个元器件的用途（TL431为2.5V的基准电压源），若要让电路实现以下功能：6.0V＜VDD＜7.1V时，亮1个LED；第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页7.1V＜VDD＜7.4V时，亮2个LED；7.4V＜VDD＜7.7V时，亮3个LED；7.7V＜VDD＜8.4V时，亮4个LED，电路中R7、R8、R9的阻值分别为多少？请写出简单的计算思路和过程。电子设计工程师认证综合知识考试模拟试题一、是非题（每题1.5分，共24分）1、（）变容二极管正常工作时，应加正向电压。2、（）TTL门电路的标准高电平为+12V。3、（）通常，电容器的品质因素（Q值）要高于电感器。4、（）信号源的输出电阻应当大一点好，如此可增大它的带载能力。5、（）模拟示波器中，不论是连续扫描还是触发扫描，扫描信号都应与被测信号同步。6、（）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。7、（）可以直接购置到100PF、1100PF的电容器。8、()在相同条件下,双端输出差动放大器的电压增益要比单端输出差动放大器的电压增益高一倍。9、()只要工作点合适，被晶体管放大器放大的信号就不会失真。10、()交流市电供电的直流稳压电源电路中，整流后的滤波电容器的容量一般为几微法拉。11、()对40Hz~5kHz的音频信号作A/D转换时，A/D转换芯片的转换时间至少不应小于100μs。12、（）单片机作串行通信时，其波特率有固定与可变两种方式。13、()电压表的输入电阻应愈大愈好。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页14、（）与非门的一个输入端为低电平时，其输出端总为低电平，而与其它输入端的状态无关。15、（）在高速脉冲作用时，普通晶体二极管可能会失去单向导电性能。16、（）Flash存储芯片是属于能够直接在线快速写入与读出的存储器。二、选择题（每题2分共26分）1、标称为104的电容器，其容量为：（）A.104PFB.10000PFC.100000PFD.4000PF2、89×51系列单片机的异步通信口为：（）A.单工B.半双工C.全双工D.单工、双工兼有3、接口芯片8251是：（）A.串行接口芯片B.并行接口芯片C.串并行接口芯片D.键盘、显示接口芯片4、检波二极管通常选用（）。A.硅二极管B.变容二极管C.整流二极管D.高频锗二极管5、5V电压经过10位A/D转换后，其电压分辨率近似为（）。A.20mvB.10mvC.5mvD.2.5mv6、4.已知某存储芯的地址线为12根，则此存储器的容量至少为（）。A.8KBB.4KBC.2KBD.1KB第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页7、已知下图（EDP070225）,输入为周期2μs的对称方波，若要在输出端仍得到与输出近似的对称方波，则RC的乘积应（）。A.RC<<1μsB.RC>>1μsC.RC=2μsD.RC=3~5μs8、6.共阴极七段数码管LED，显示数字8的16进制代码为（）。A.3FB.7FC.06D.4F9、在色环（带）标识的电阻体上，棕色代表数字：()A.1B.3C.2D.510、为了提高放大器的输入电阻，并稳定放大器的输出电压，应采用的反馈方式是：()A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈11、设计一个频率可变，频率稳定度很高的低频信号源，选用的电路应为（）。A.RC振荡电路B.石英晶体振荡电路C.DDS集成振荡电路D.LC三点式振荡电路12、在用7812集成芯片做成的稳压电源电路中，其桥式整流器输入的交流电压有效值大...
