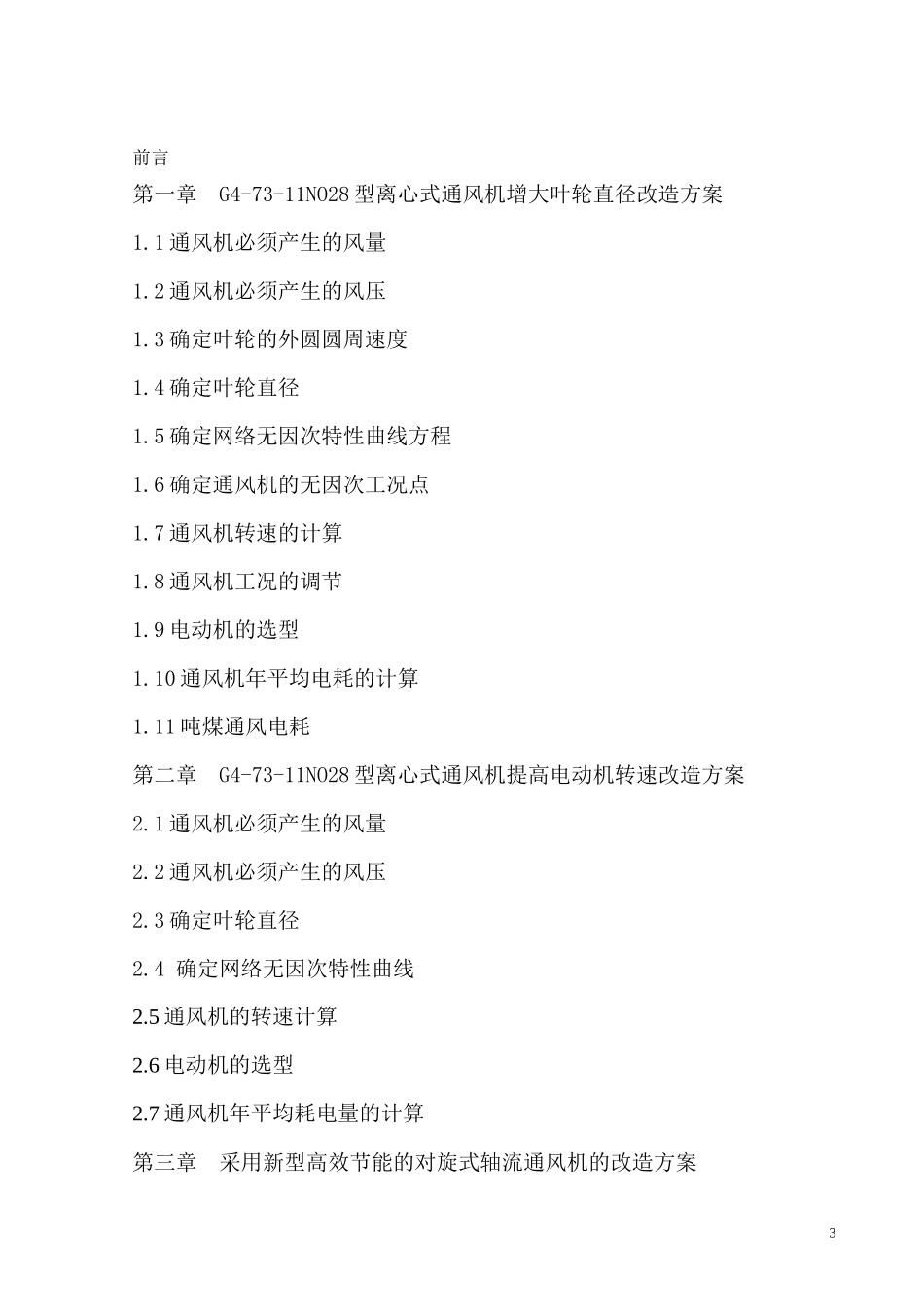

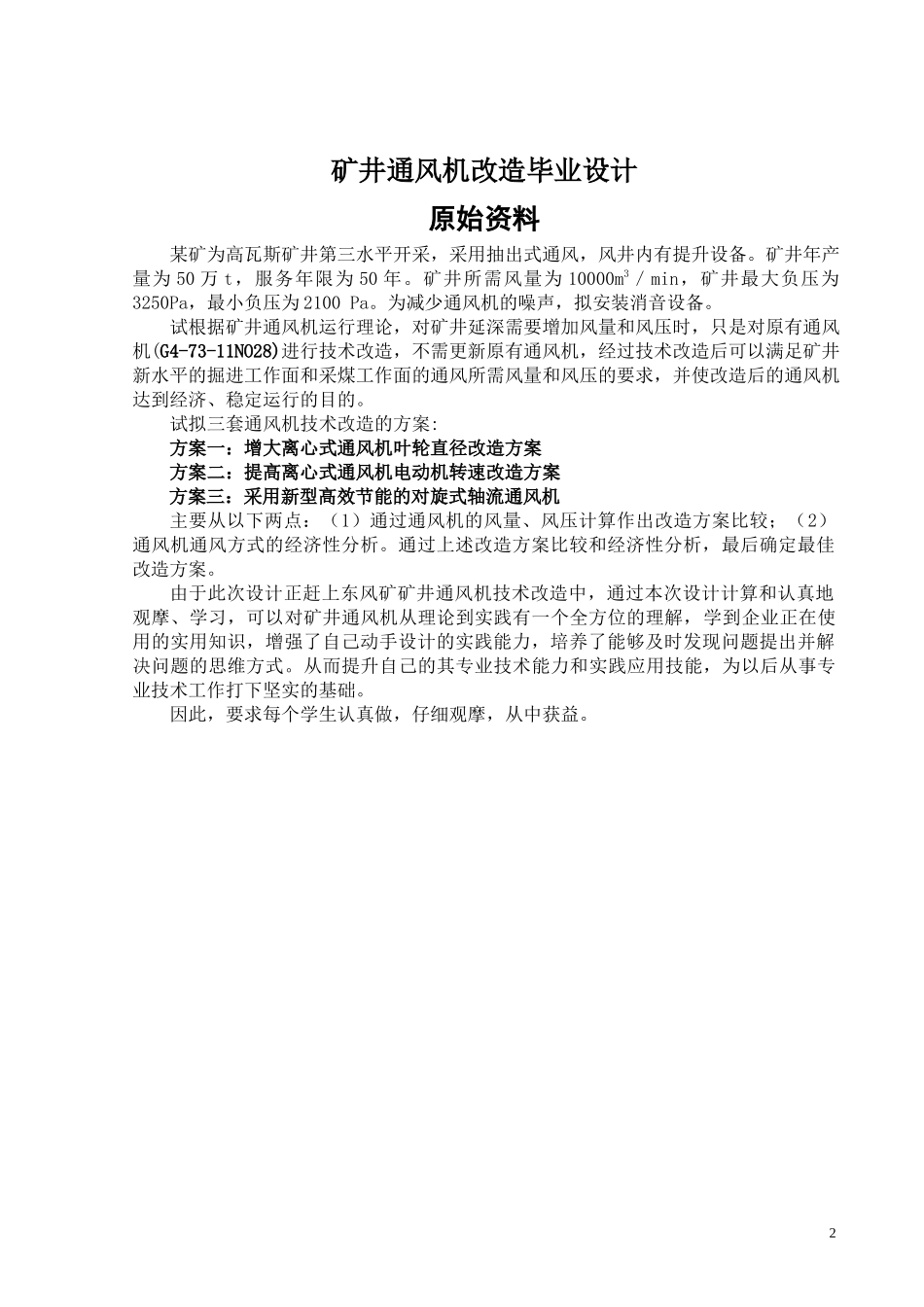

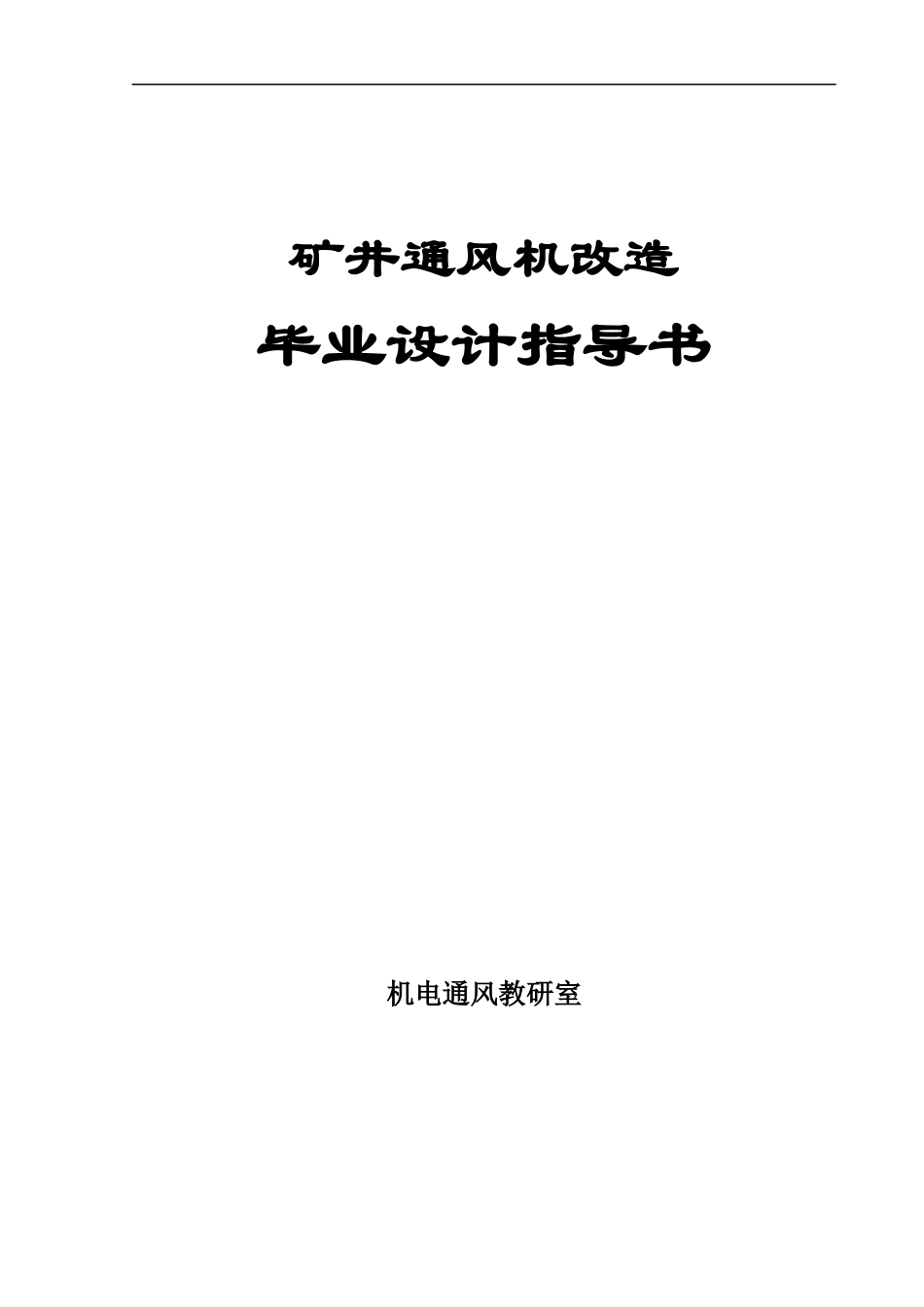

矿井通风机改造毕业设计指导书机电通风教研室矿井通风机改造毕业设计原始资料某矿为高瓦斯矿井第三水平开采，采用抽出式通风，风井内有提升设备。矿井年产量为50万t，服务年限为50年。矿井所需风量为10000m3／min，矿井最大负压为3250Pa，最小负压为2100Pa。为减少通风机的噪声，拟安装消音设备。试根据矿井通风机运行理论，对矿井延深需要增加风量和风压时，只是对原有通风机(G4-73-11NO28)进行技术改造，不需更新原有通风机，经过技术改造后可以满足矿井新水平的掘进工作面和采煤工作面的通风所需风量和风压的要求，并使改造后的通风机达到经济、稳定运行的目的。试拟三套通风机技术改造的方案:方案一：增大离心式通风机叶轮直径改造方案方案二：提高离心式通风机电动机转速改造方案方案三：采用新型高效节能的对旋式轴流通风机主要从以下两点：（1）通过通风机的风量、风压计算作出改造方案比较；（2）通风机通风方式的经济性分析。通过上述改造方案比较和经济性分析，最后确定最佳改造方案。由于此次设计正赶上东风矿矿井通风机技术改造中，通过本次设计计算和认真地观摩、学习，可以对矿井通风机从理论到实践有一个全方位的理解，学到企业正在使用的实用知识，增强了自己动手设计的实践能力，培养了能够及时发现问题提出并解决问题的思维方式。从而提升自己的其专业技术能力和实践应用技能，为以后从事专业技术工作打下坚实的基础。因此，要求每个学生认真做，仔细观摩，从中获益。2前言第一章G4-73-11NO28型离心式通风机增大叶轮直径改造方案1.1通风机必须产生的风量1.2通风机必须产生的风压1.3确定叶轮的外圆圆周速度1.4确定叶轮直径1.5确定网络无因次特性曲线方程1.6确定通风机的无因次工况点1.7通风机转速的计算1.8通风机工况的调节1.9电动机的选型1.10通风机年平均电耗的计算1.11吨煤通风电耗第二章G4-73-11NO28型离心式通风机提高电动机转速改造方案2.1通风机必须产生的风量2.2通风机必须产生的风压2.3确定叶轮直径2.4确定网络无因次特性曲线2.5通风机的转速计算2.6电动机的选型2.7通风机年平均耗电量的计算第三章采用新型高效节能的对旋式轴流通风机的改造方案33.1通风机必须产生的风量和静压3.2预选通风机3.3通风机网络阻力系数3.4确定通风机工况点3．5电动机选型3．6通风机平均电耗计算3.7吨煤通风机电耗的计算3.8经济性对比第四章BD-Ⅱ-8-No.28型对旋式轴流通风机介绍4.1结构及其特点4.2通风机的启动、试运转4.3调试4.4通风机的运行与维护结束语参考文献45第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页第一章G4-73-11NO28型离心式通风机改造方案方案一：增大离心式通风机叶轮直径改造方案改造核心是在原有的G4-73-11NO28型离心式通风机上增大叶轮直径，通过焊接方式加长叶片。1.1通风机必须产生的风量QF=KQKK—通风设备的漏风系数，因为矿井内有提升设备，所以K=1.151.2通风机必须产生的风压所需风压H1.3确定叶轮的外圆圆周速度W=√Hρ¯HM式中HM——G4−73−11NO28D型离心式通风机在最高效率点的全压系数。由其特性曲线图查得HM1.4确定叶轮直径D'=√4QFπu¯QM式中QM——G4−73−11NO28D型离心式通风机在最高效率点的风量系数。由其特性曲线图查得QM取与叶轮直径D'最接近的为标准D，故确定将其中一台G4-73-11NO28型离心式通风机叶片通过焊接方式加长，叶轮直径增加到D。1.5确定网络无因次特性曲线方程1)确定网路无因次全压常数第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页¯R=HQF2(π4)2D4ρ2)确定网路无因次特性曲线方程¯H=¯R¯Q21.6确定通风机的无因次工况点根据所选通风机的风量系数范围，取七个风量系数值代入上两式中。分别计算出不同时期的全压系数值。¯Q¯Q2¯H用描点作图法，在所选的离心式通风机的类型特性曲线图上，分别绘出不同时期的网路无因次特性曲线，即得通风容易时期和通风困难时期的无因次工点(¯H、η、¯QA)。1.7通风机转速的计算1）不同时期的叶轮外圆速度uA=√Hρ¯HA2)不同时期的转速计算nA=60uAπD3)通风机转速的测定根据n值，查矿山固定...
