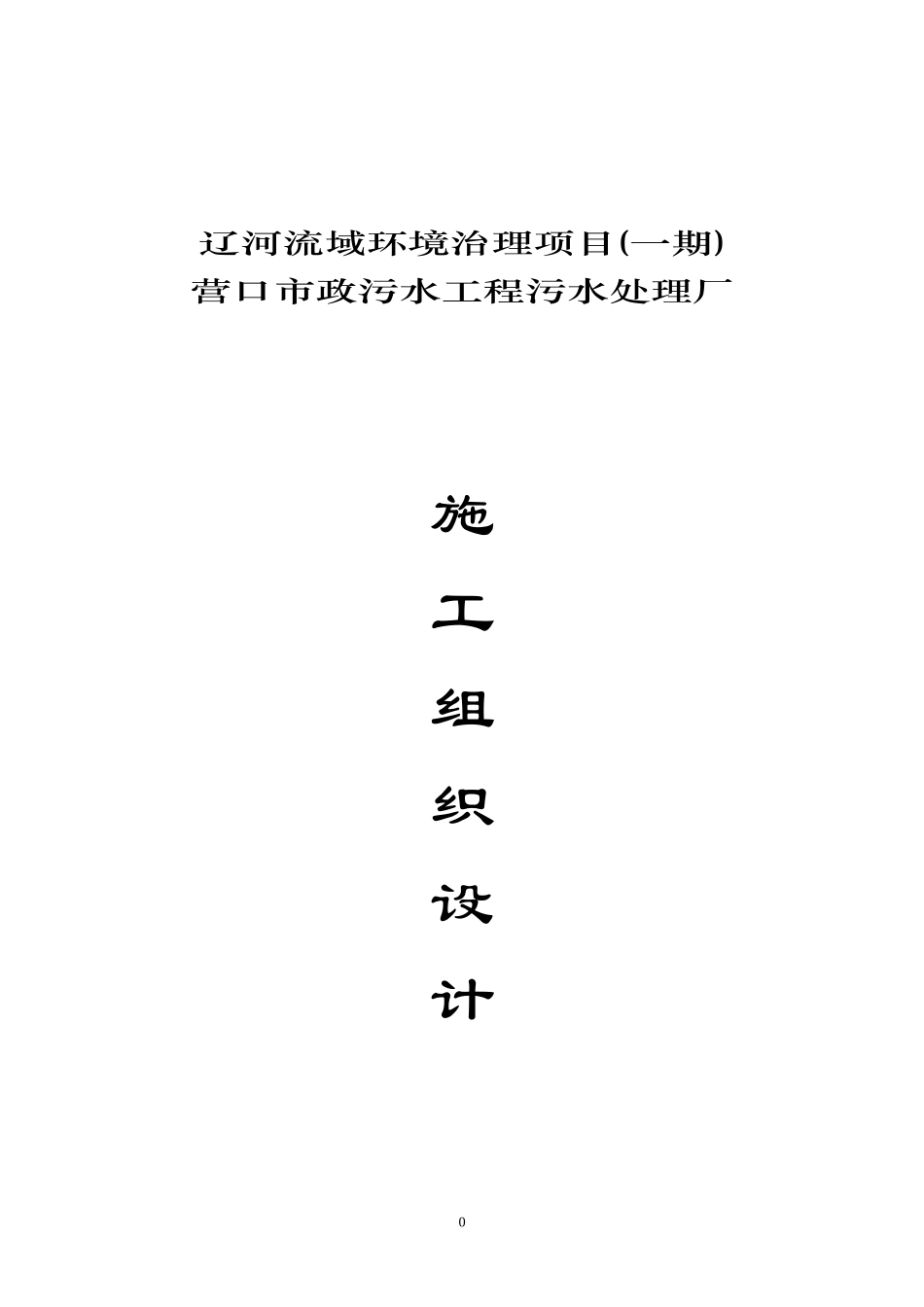

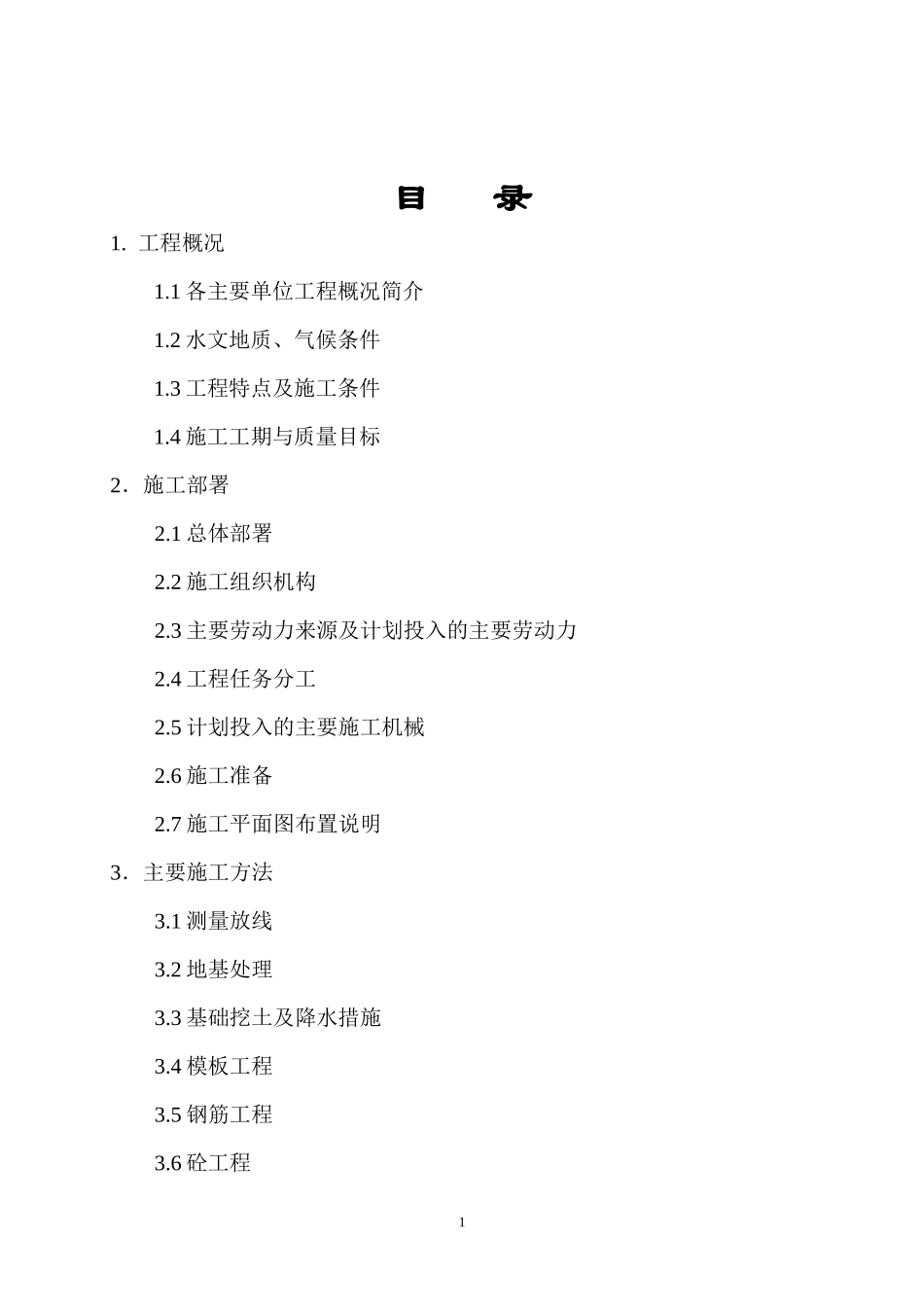

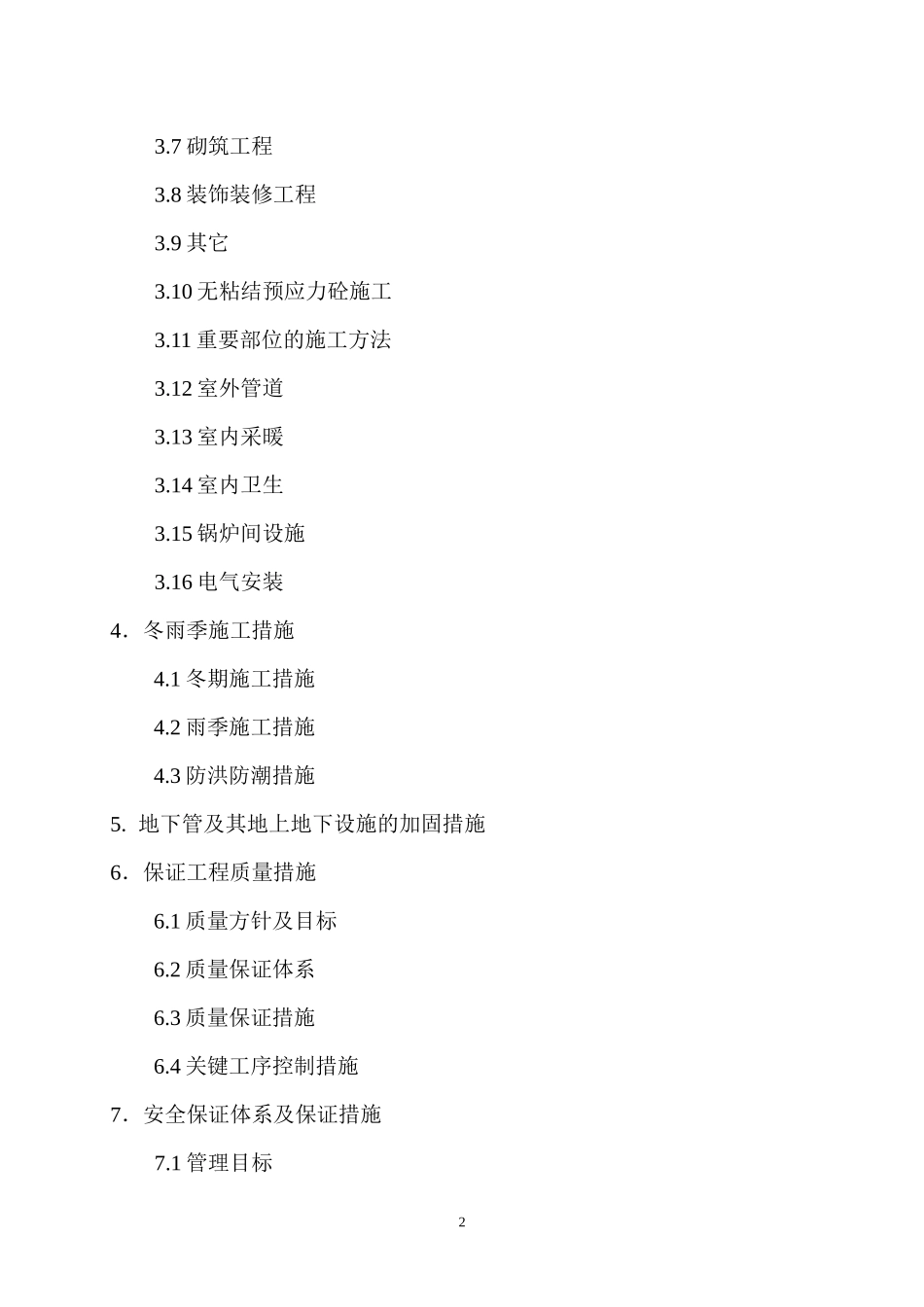

辽河流域环境治理项目(一期)营口市政污水工程污水处理厂施工组织设计0目录1.工程概况1.1各主要单位工程概况简介1.2水文地质、气候条件1.3工程特点及施工条件1.4施工工期与质量目标2．施工部署2.1总体部署2.2施工组织机构2.3主要劳动力来源及计划投入的主要劳动力2.4工程任务分工2.5计划投入的主要施工机械2.6施工准备2.7施工平面图布置说明3．主要施工方法3.1测量放线3.2地基处理3.3基础挖土及降水措施3.4模板工程3.5钢筋工程3.6砼工程13.7砌筑工程3.8装饰装修工程3.9其它3.10无粘结预应力砼施工3.11重要部位的施工方法3.12室外管道3.13室内采暖3.14室内卫生3.15锅炉间设施3.16电气安装4．冬雨季施工措施4.1冬期施工措施4.2雨季施工措施4.3防洪防潮措施5.地下管及其地上地下设施的加固措施6．保证工程质量措施6.1质量方针及目标6.2质量保证体系6.3质量保证措施6.4关键工序控制措施7．安全保证体系及保证措施7.1管理目标27.2完成目标主要措施7.3安全措施检查7.4安全防护7.5其它注意事项7.6电气安装过程中的安全注意事项7.7安全防火措施8．工期保证措施9．文明施工措施9.1现场保卫9.2施工现场防止大气与地下水污染措施9.3现场防噪声污染扰民措施9.4施工现场卫生管理措施9.5附表与附图31、工程概况营口市政污水工程系辽河流域环境治理项目一期工程，为世界银行贷款项目，本工程由中国市政工程东北设计研究院设计，日处理污水能力10万吨。主要工程项目有粗格栅间及污水提升泵房，细格栅和沉砂曝气池，2座雨水沉淀池，生化反应池，4座二沉池，污泥回流泵房、鼓风机房及高压变电站，2座污泥浓缩池，污泥储池，污泥脱水间，机修间和车库、综合楼、锅炉房和门卫等。各建筑物和构筑物之间所有的地下管线的阀门井和电气、控制仪表、电缆沟。各建筑物内的电气、采暖、通风和卫生设施。另外还有总图部分的围墙、围栏、绿化、建筑小品、道路、人行道、大门、厂区给排水、消防管线、锅炉和供热管线、厂区照明系统等约33个建筑物，构筑物的土建及各专业安装工程。1.1各主要单位工程概况简介1.1.1粗格栅及污水提升泵房：本单位工程建设面积497.63m2。地下部分为现浇钢筋砼箱型结构，砼强度等级C20，抗渗等级P8，抗冻融为F200。地上部分为砖混结构，砼强度等级C25和C20，围护结构为MU7.5机红砖，M5混合砂浆砌筑。地基处理为碎石振冲和碎石垫层。1.1.2细格栅、曝气沉砂池，细格栅和曝气沉砂池建筑面积618M2，它主要由曝气沉砂池、风机室、砂水分离间、低压配电间，水质分离间等几部分组成。曝气沉砂池为地上钢筋砼箱型结构，砼强度等级C20，主体为砖混结构，砼强度等级C20，围护结构采用MU7.5机红砖，M5混合砂浆砌筑。1.1.3污泥脱水间：污泥脱水间建筑面积676.24m2，为现浇砼排架结构，4砼强度等级C25。基础为承台基础，地基处理为沉管灌注桩。1.1.4回流污泥泵房：回流污泥泵房建筑面积289.30m2，地下部分为钢筋砼箱型结构，砼强度等级为C25，抗渗等级P8。主体为砖混结构，砼强度等级C20，围护结构MU7.8机红砖，M5混合砂浆砌筑。地基处理为碎石振冲桩。1.1.5初沉池：初沉池2座，为圆型半地下式现浇无粘结预应力钢筋砼结构，直径42m，高4.5m，容积6177m3。砼强度等级C30，抗渗等级P8，抗冻等级F200。池外保护墙MU7.5机红砖。M5水泥砂浆砌筑。池底与垫层之间采用三毡二油滑动层。地基处理碎石振冲桩，400mm厚碎石垫层。1.1.6生化池：生化池为半地下室有粘结预应力钢筋砼矩型结构，砼强度等级C35，抗渗等级P8，抗冻融为F200；池内导流墙为非预应力砼，砼强度等级C25，抗渗等级P8。地基处理为沉管灌注桩，该生化池容积为30000m3。1.1.7雨水贮水池及污泥泵房：本工程共2座，为圆型钢筋砼封闭式结构，直径6.6m，高4.4m，容积150m3，砼强度等级C25，抗渗等级P8。1.1.8二沉池：二沉池共4座，配水井一座。二沉池为半地下式圆型无粘结预应力钢筋砼结构，砼强度等级C25，抗渗等级P8，抗冻融F200，配水井砼强度等级C25，抗渗等级P6，地基处理为沉管灌注桩。1.1.9污泥浓缩池：污泥浓缩池共2座，均为圆型现浇钢筋砼结构，直径17m，高4.2m，容积1128m3,砼强度强度等级C25，抗渗等级P8，抗冻融F200，池外保温墙MU7.5机...
