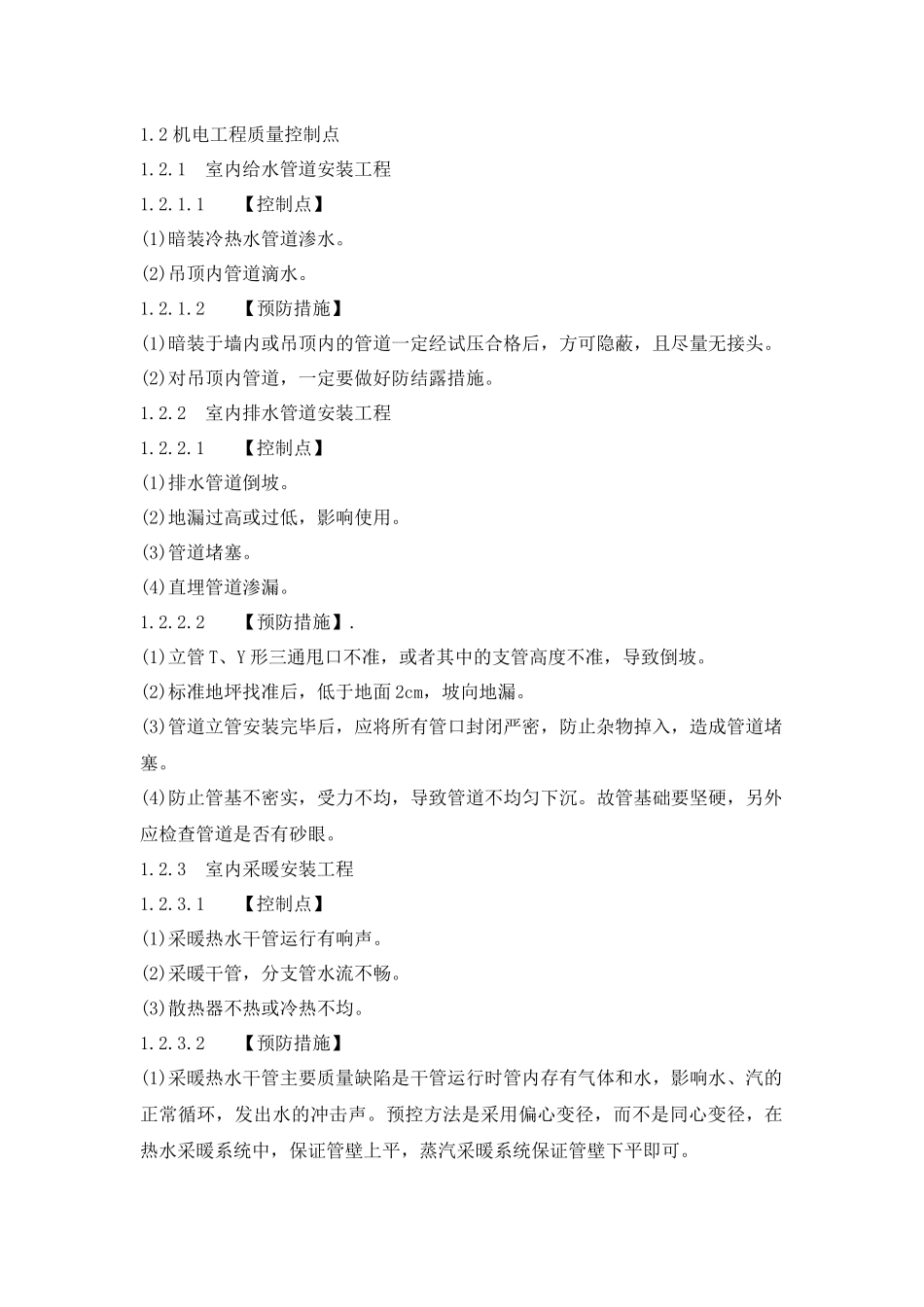

1.2机电工程质量控制点1.2.1室内给水管道安装工程1.2.1.1【控制点】(1)暗装冷热水管道渗水。(2)吊顶内管道滴水。1.2.1.2【预防措施】(1)暗装于墙内或吊顶内的管道一定经试压合格后，方可隐蔽，且尽量无接头。(2)对吊顶内管道，一定要做好防结露措施。1.2.2室内排水管道安装工程1.2.2.1【控制点】(1)排水管道倒坡。(2)地漏过高或过低，影响使用。(3)管道堵塞。(4)直埋管道渗漏。1.2.2.2【预防措施】.(1)立管T、Y形三通甩口不准，或者其中的支管高度不准，导致倒坡。(2)标准地坪找准后，低于地面2cm，坡向地漏。(3)管道立管安装完毕后，应将所有管口封闭严密，防止杂物掉入，造成管道堵塞。(4)防止管基不密实，受力不均，导致管道不均匀下沉。故管基础要坚硬，另外应检查管道是否有砂眼。1.2.3室内采暖安装工程1.2.3.1【控制点】(1)采暖热水干管运行有响声。(2)采暖干管，分支管水流不畅。(3)散热器不热或冷热不均。1.2.3.2【预防措施】(1)采暖热水干管主要质量缺陷是干管运行时管内存有气体和水，影响水、汽的正常循环，发出水的冲击声。预控方法是采用偏心变径，而不是同心变径，在热水采暖系统中，保证管壁上平，蒸汽采暖系统保证管壁下平即可。(2)采暖分支管道若采用羊角弯式连接，分支管内会出现阻力，水流不畅。正确分支管道采用900弯分支连接，即可避免水流不畅。(3)防止管道内和散热器有杂物，而影响介质流向的合理分配或者防止散热器或支管倒坡。1.2.4采暖与卫生设备安装工程1.2.4.1【控制点】(1)焊接错口。(2)管道设备内有脏物，有堵塞和壳卡现象。(3)冬季水压试验后有冻坏设备、管道现象。1.2.4.2【预防措施】(1)焊接管道错口，焊缝不匀，主要是在焊接管道时未将管口轴线对准，厚壁管道未认真开坡口。(2)冲洗未冲净，冲洗应以系统内最大压力和最大流量进行，出口处与入口处目测一致才为合格。(3)冬施水压试验后，必须采取可靠措施把水泄净。1.2.5消防管道及设备安装工程1.2.5.1【控制点】(1)喷洒管道拆改严重或喷洒头不成行，不成排。(2)水泵接合器不能加压。(3)喷洒头不喷水或喷水不足。(4)水流指示器工作不灵敏。1.2.5.2【预防措施】(1)各专业工序安装无统一协调，应与风口、灯具、温感、烟感、广播及装修统一协调布置。(2)注意单流阀不要装反，盲板一定要拆除；阀门均处于开启状态。(3)安装喷头前消防喷洒系统一定要做冲洗或吹洗，以免杂物堵塞。(4)防止安装方向相反或电接点有氧化物造成接触不良。1.2.6室内蒸汽管道及附属装置安装工程1.2.6.1【控制点】(1)系统不热。(2)管道安装坡度不够或倒坡。1.2.6.2【预防措施】(1)防止疏水器疏水不灵，防止蒸汽干管倒坡，蒸汽或凝结水管在返弯或过门处，高点安排气阀，低点安泄水阀，防止系统中存有空气。(2)防止管道安装前未调直，局部有折弯，标高测量不准而造成局部倒坡或坡度不均匀，托吊架间距过大，造成局部管道塌腰。1.2.7管道及设备防腐保温1.2.7.1【控制点】(1)管道设备表面脱皮，返锈。(2)管道设备表面油漆不均匀，有流坠和漏涂现象。(3)保温效果未达到设计要求。1.2.7.2【预防措施】(1)防止管材除锈不净。(2)主要是刷子沾油漆太多和刷油不认真。(3)防止承包商采用不同种保温材料，但材料强度、密度、导热系数比设计低一个档次。1.2.8管道安装一钢管焊接工程1.2.8.1【控制点】(1)咬边。(2)未熔合。(3)有气孔。(4)有焊瘤。(5)有夹渣。(6)错口。(7)有焊纹。(8)未焊透。1.2.8.2【预防措施】(1)防止电流过大，电弧过长。(2)防止电流过小，焊接速度太快。(3)防止焊药太薄或受潮，电弧不当。(4)防止熔池温度过高。(5)防止焊层间清理不干净，电流过小，运条不当。(6)多转动管子，使错口值减小，间隙均匀。(7)防止焊条化学成分与母材的材质不符，焊接顺序不合理。1.2.9金属风管制作1.2.9.1【控制点】(1)铆钉脱落。(2)风管法兰连接不方。(3)法兰翻边四角漏风。1.2.9.2【预防措施】(1)加长铆钉，按工艺方法正确操作，增加工人责任心。(2)用方尺找正，使法兰与直管棱垂直管口四边翻边量宽度一致。(3)管片压口前要倒角，咬口重叠处翻边时铲平，四角不应出现豁口。1.2.10风管及部件安装工程1.2.10.1【控制点】(1)风管与排水管、喷...
