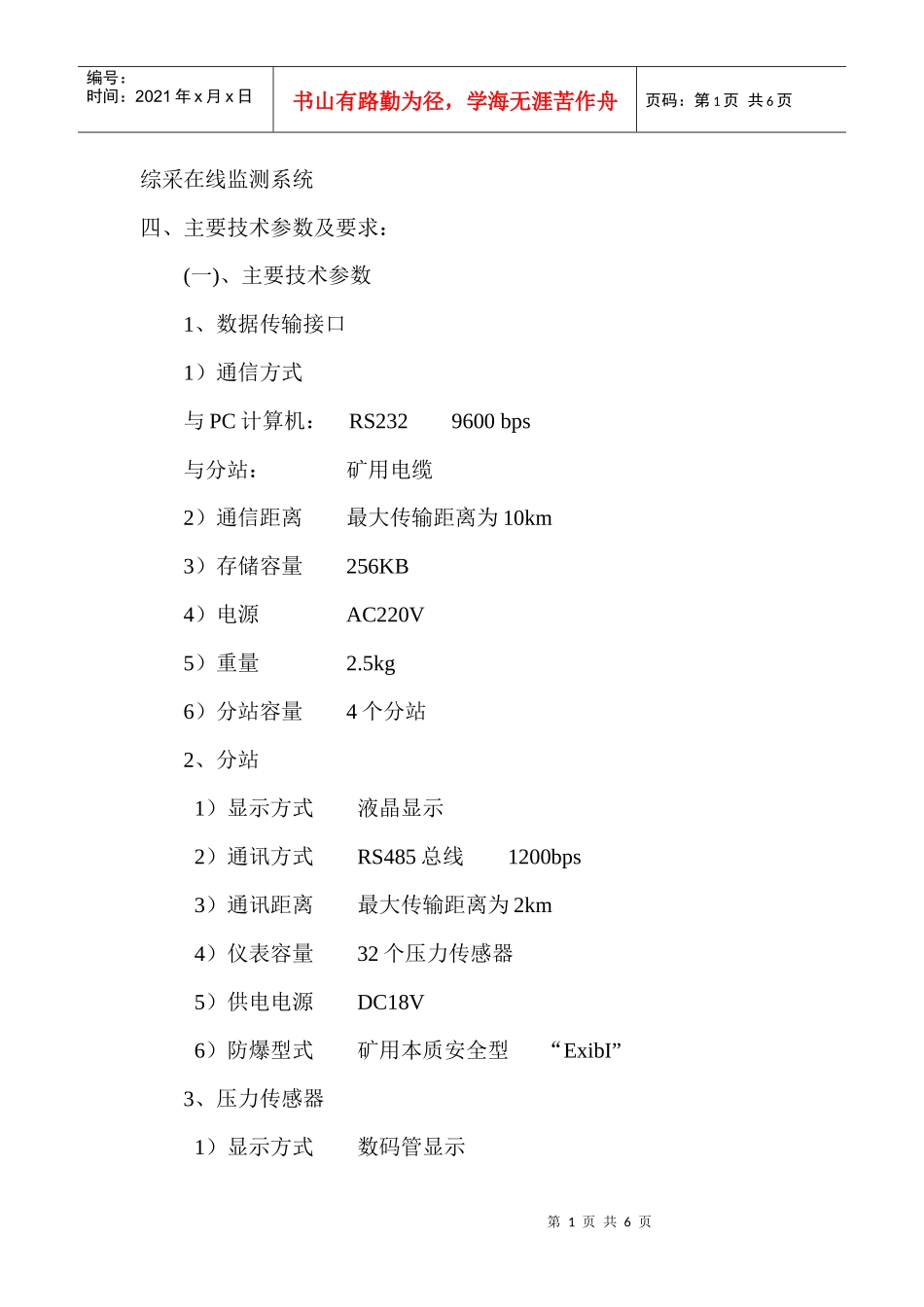

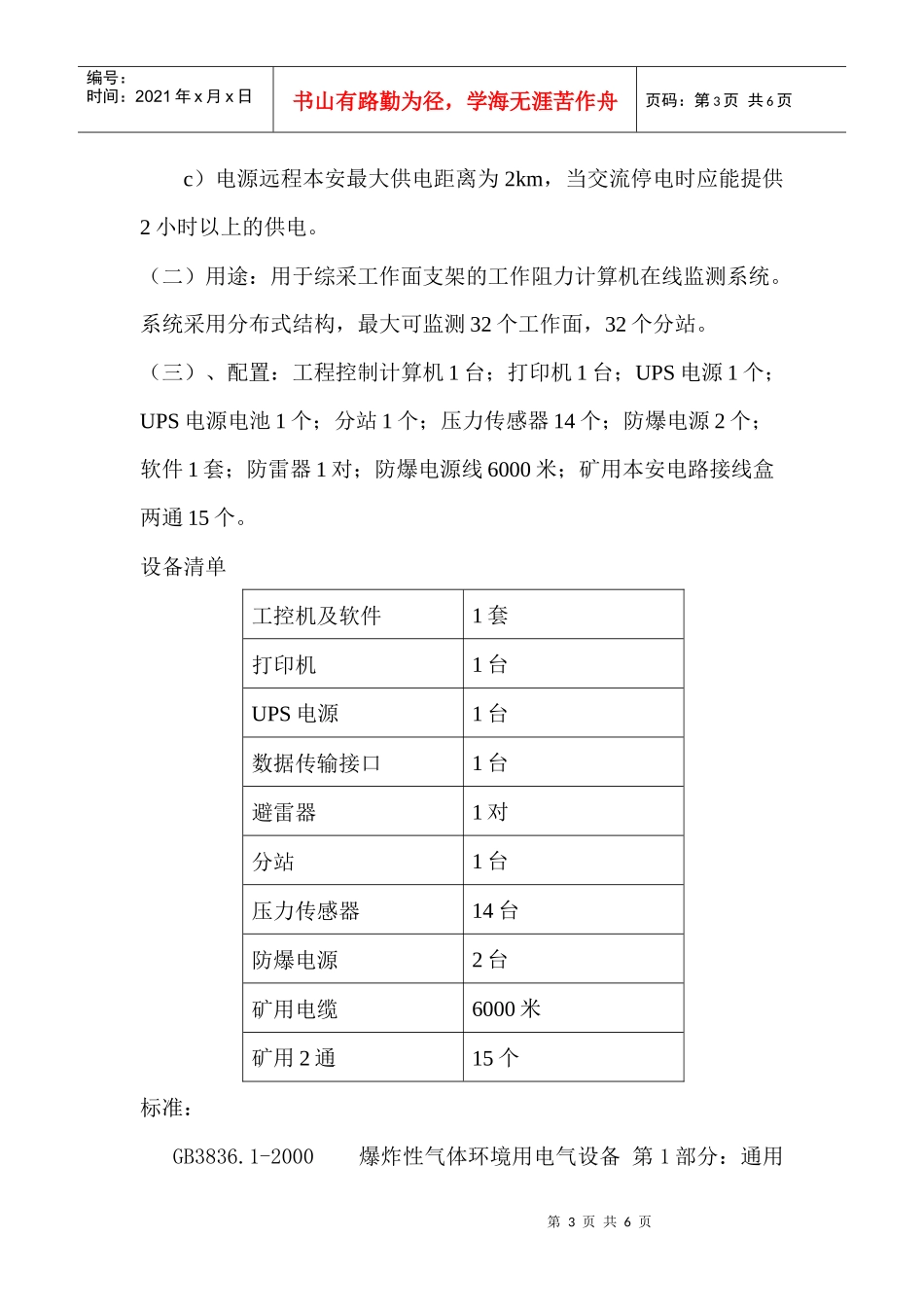

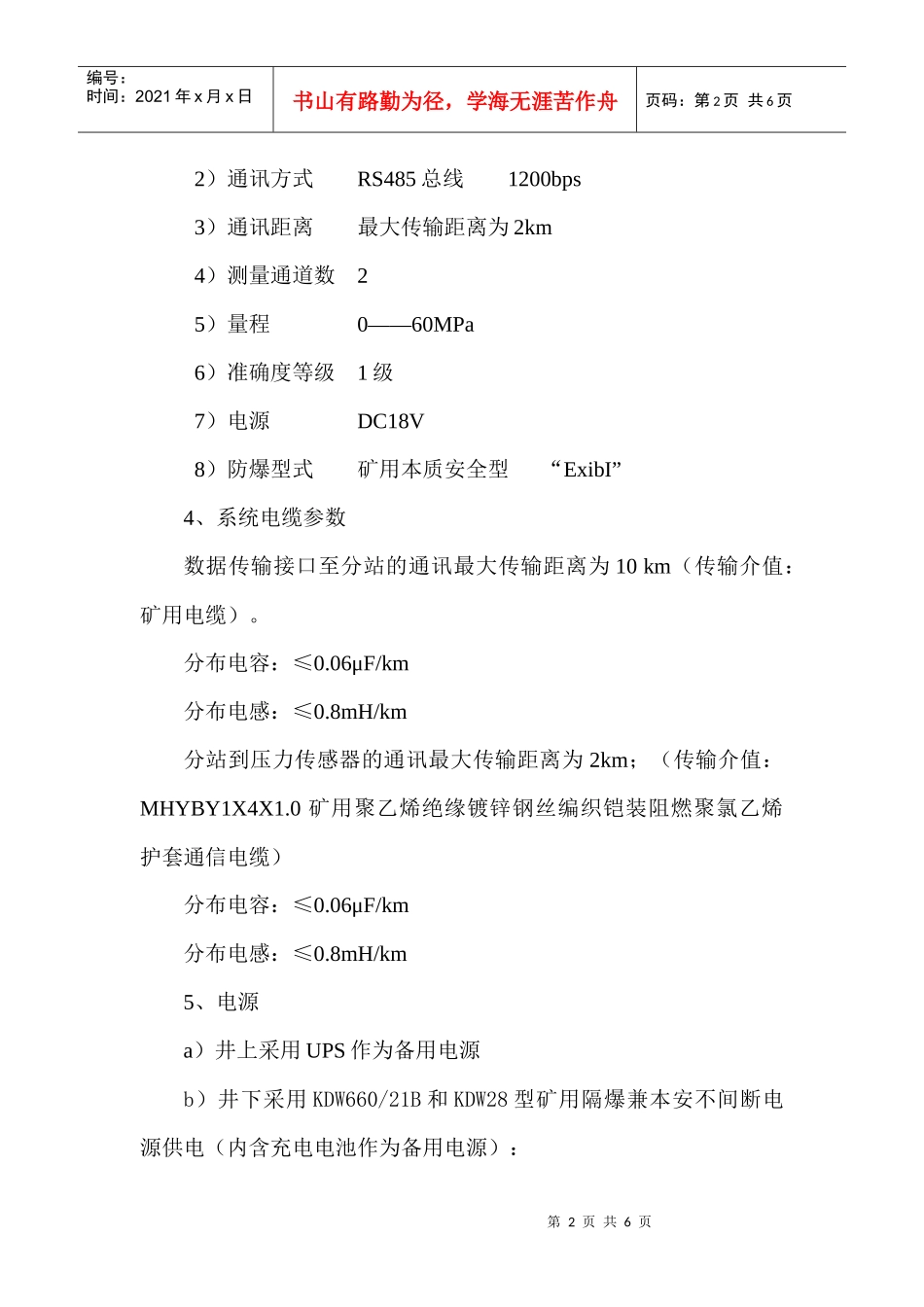

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页综采在线监测系统四、主要技术参数及要求：(一)、主要技术参数1、数据传输接口1）通信方式与PC计算机：RS2329600bps与分站：矿用电缆2）通信距离最大传输距离为10km3）存储容量256KB4）电源AC220V5）重量2.5kg6）分站容量4个分站2、分站1）显示方式液晶显示2）通讯方式RS485总线1200bps3）通讯距离最大传输距离为2km4）仪表容量32个压力传感器5）供电电源DC18V6）防爆型式矿用本质安全型“ExibI”3、压力传感器1）显示方式数码管显示第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2）通讯方式RS485总线1200bps3）通讯距离最大传输距离为2km4）测量通道数25）量程0——60MPa6）准确度等级1级7）电源DC18V8）防爆型式矿用本质安全型“ExibI”4、系统电缆参数数据传输接口至分站的通讯最大传输距离为10km（传输介值：矿用电缆）。分布电容：≤0.06μF/km分布电感：≤0.8mH/km分站到压力传感器的通讯最大传输距离为2km；（传输介值：MHYBY1X4X1.0矿用聚乙烯绝缘镀锌钢丝编织铠装阻燃聚氯乙烯护套通信电缆）分布电容：≤0.06μF/km分布电感：≤0.8mH/km5、电源a）井上采用UPS作为备用电源b）井下采用KDW660/21B和KDW28型矿用隔爆兼本安不间断电源供电（内含充电电池作为备用电源）：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页c）电源远程本安最大供电距离为2km，当交流停电时应能提供2小时以上的供电。（二）用途：用于综采工作面支架的工作阻力计算机在线监测系统。系统采用分布式结构，最大可监测32个工作面，32个分站。（三）、配置：工程控制计算机1台；打印机1台；UPS电源1个；UPS电源电池1个；分站1个；压力传感器14个；防爆电源2个；软件1套；防雷器1对；防爆电源线6000米；矿用本安电路接线盒两通15个。设备清单工控机及软件1套打印机1台UPS电源1台数据传输接口1台避雷器1对分站1台压力传感器14台防爆电源2台矿用电缆6000米矿用2通15个标准：GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页要求GB3836.4-2000爆炸性气体环境用电气设备第4部分：本质安全型“i”MT209-1990煤矿通信、检测、控制用电工电子产品通用技术要求MT210-1990煤矿通信、检测、控制用电工电子产品基本试验方法MT211-1990煤矿通信、检测、控制用电工电子产品质量检验规则MT/T772-1998煤矿监控系统主要性能测试方法MT/T899-2000煤矿用信息传输装置MT/T1004-2006煤矿安全生产监控系统通用技术条件MT/T1008-2006煤矿安全监控系统软件通用技术要求AQ1043-2007矿用产品安全标志标识AQ6201-2006煤矿安全监控系统通用技术要求（四）、系统监测功能要求（1）、支架工作阻力在线显示。（2）、系统工作状态在线诊断和显示。第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页（3）、连续原始数据曲线显示。（4）、采煤循环自动处理和初撑力、末阻力分析。（5）、数据库管理功能。综采支架工作阻力记录仪四、主要技术参数及要求：1、用途：对工作面液压支架的工作阻力进行连续监测并记录。2、配置：每套仪器含压力传感器2台、压力监测分站1台、防爆电源1个，矿压软件1套。3、压力传感器技术参数：量程：0-60Mpa精度：1%记录容量：15天通讯：红外无线4、数据采集器技术参数容量：2GB5、主要技术要求：（1）、自动采集、自动控制，连续记录数据时间不少于15天；（2）、实时显示当前的压力；（3）、可实现独立参数设置报警；（4）、自动校零；第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页（5）、无电时数据保护不丢失。（6）、配有综合数据处理软件。设备清单软件1套分站1台压力传感器2台防爆电源1台数据采集器2个GB3836.1—2000爆炸性环境用电气设备第1部分：通用要求GB3836.4—2000爆炸性环境用电气设备第4部分：本质安全型“i”GB42...
