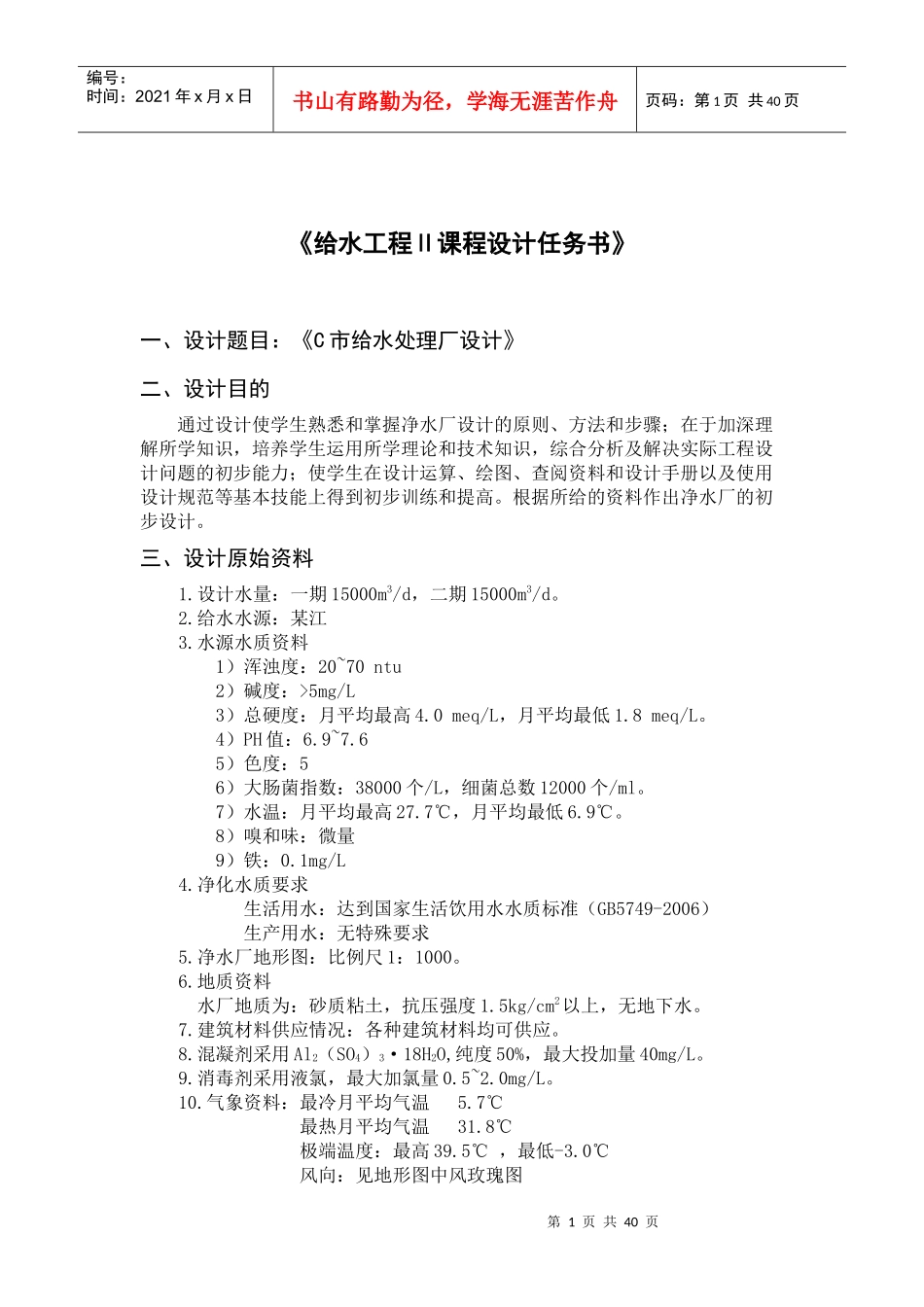

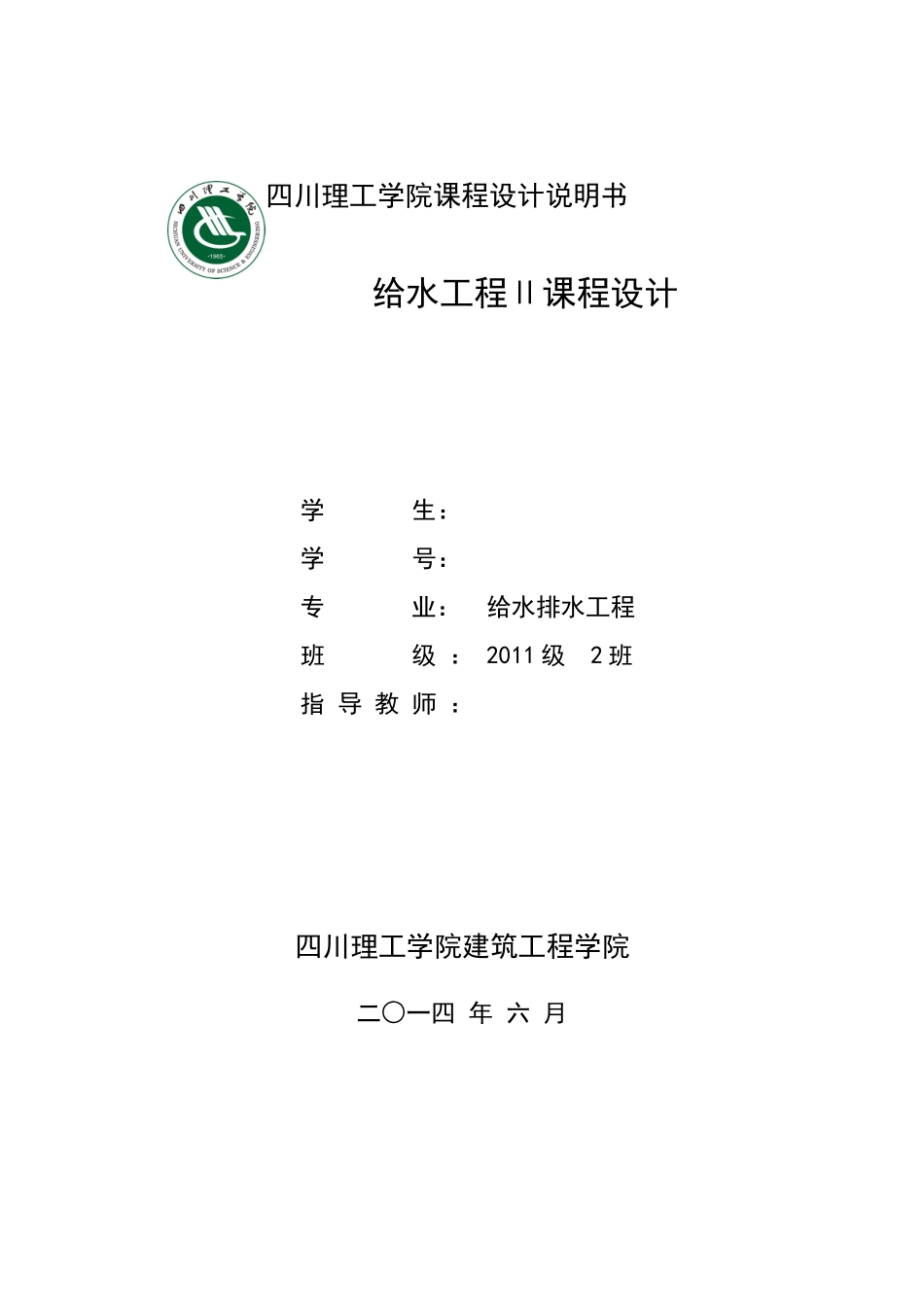

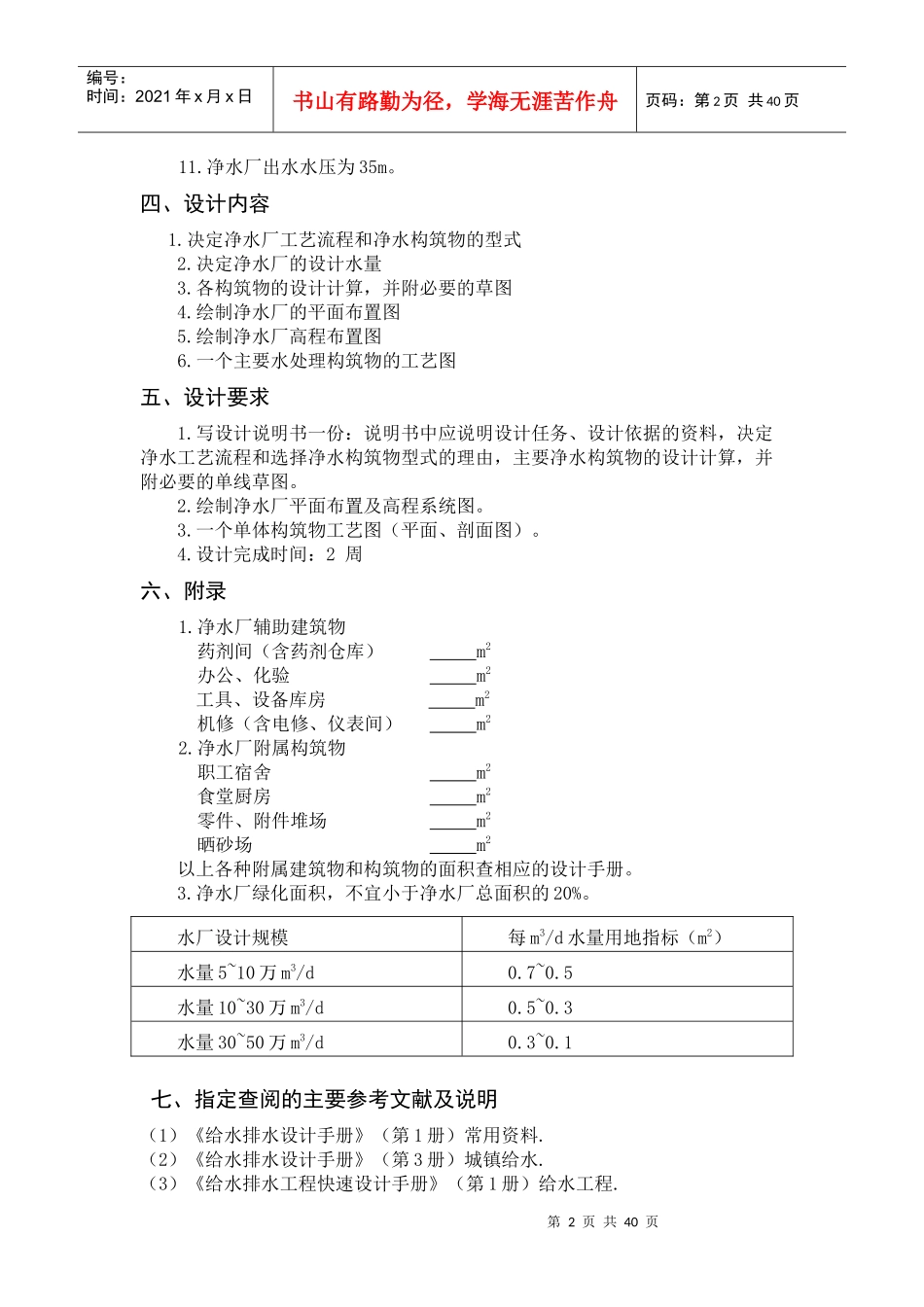

四川理工学院课程设计说明书给水工程Ⅱ课程设计学生：学号：专业：给水排水工程班级：2011级2班指导教师：四川理工学院建筑工程学院二○一四年六月第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页《给水工程Ⅱ课程设计任务书》一、设计题目：《C市给水处理厂设计》二、设计目的通过设计使学生熟悉和掌握净水厂设计的原则、方法和步骤；在于加深理解所学知识，培养学生运用所学理论和技术知识，综合分析及解决实际工程设计问题的初步能力；使学生在设计运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。根据所给的资料作出净水厂的初步设计。三、设计原始资料1.设计水量：一期15000m3/d，二期15000m3/d。2.给水水源：某江3.水源水质资料1）浑浊度：20~70ntu2）碱度：>5mg/L3）总硬度：月平均最高4.0meq/L，月平均最低1.8meq/L。4）PH值：6.9~7.65）色度：56）大肠菌指数：38000个/L，细菌总数12000个/ml。7）水温：月平均最高27.7℃，月平均最低6.9℃。8）嗅和味：微量9）铁：0.1mg/L4.净化水质要求生活用水：达到国家生活饮用水水质标准（GB5749-2006）生产用水：无特殊要求5.净水厂地形图：比例尺1：1000。6.地质资料水厂地质为：砂质粘土，抗压强度1.5kg/cm2以上，无地下水。7.建筑材料供应情况：各种建筑材料均可供应。8.混凝剂采用Al2（SO4）3·18H2O,纯度50%，最大投加量40mg/L。9.消毒剂采用液氯，最大加氯量0.5~2.0mg/L。10.气象资料：最冷月平均气温5.7℃最热月平均气温31.8℃极端温度：最高39.5℃，最低-3.0℃风向：见地形图中风玫瑰图第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页11.净水厂出水水压为35m。四、设计内容1.决定净水厂工艺流程和净水构筑物的型式2.决定净水厂的设计水量3.各构筑物的设计计算，并附必要的草图4.绘制净水厂的平面布置图5.绘制净水厂高程布置图6.一个主要水处理构筑物的工艺图五、设计要求1.写设计说明书一份：说明书中应说明设计任务、设计依据的资料，决定净水工艺流程和选择净水构筑物型式的理由，主要净水构筑物的设计计算，并附必要的单线草图。2.绘制净水厂平面布置及高程系统图。3.一个单体构筑物工艺图（平面、剖面图）。4.设计完成时间：2周六、附录1.净水厂辅助建筑物药剂间（含药剂仓库）m2办公、化验m2工具、设备库房m2机修（含电修、仪表间）m22.净水厂附属构筑物职工宿舍m2食堂厨房m2零件、附件堆场m2晒砂场m2以上各种附属建筑物和构筑物的面积查相应的设计手册。3.净水厂绿化面积，不宜小于净水厂总面积的20%。七、指定查阅的主要参考文献及说明（1）《给水排水设计手册》（第1册）常用资料.（2）《给水排水设计手册》（第3册）城镇给水.（3）《给水排水工程快速设计手册》（第1册）给水工程.水厂设计规模每m3/d水量用地指标（m2）水量5~10万m3/d0.7~0.5水量10~30万m3/d0.5~0.3水量30~50万m3/d0.3~0.1第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页（4）《建筑给水排水制图标准》GB/T50106—2010．（5）《给水排水国家标准图集》（S1、S2等）．（6）《室外给水设计规范》GB50013-2006．摘要水在人类生活和生产活动占有重要地位，可以说，没有水就没有生命的存在。在现代化工业企业中，为了生产上的需要以及改善劳动条件，水更是必不可少的。因此，给水工程成为城市和工矿企业的一个重要基础设施，必须保证合格的水质，充足的水压供应生活用水、生产用水和其他用水，不但能满足近期的需要，还要兼顾到今后的发展。本设计按规划要求将某江中的水通过自来水厂的处理后供到市政管网，以解决该城市居民生活用水和工矿企业的生产用水问题。据已有的现状资料，确定了该水厂一期和二期的处理水量。结合自来水厂的特点，以及各构筑物的优缺点确定处理构筑物，并通过计算，确定构筑物的大小。通过对水处理厂的设计之后，水压、水质可以达到《生活饮用水卫生标准》（GB5749-2006）要求。关键词：自来水厂构筑物水质要求第4页共40页第3页共40页编号：时间：202...
