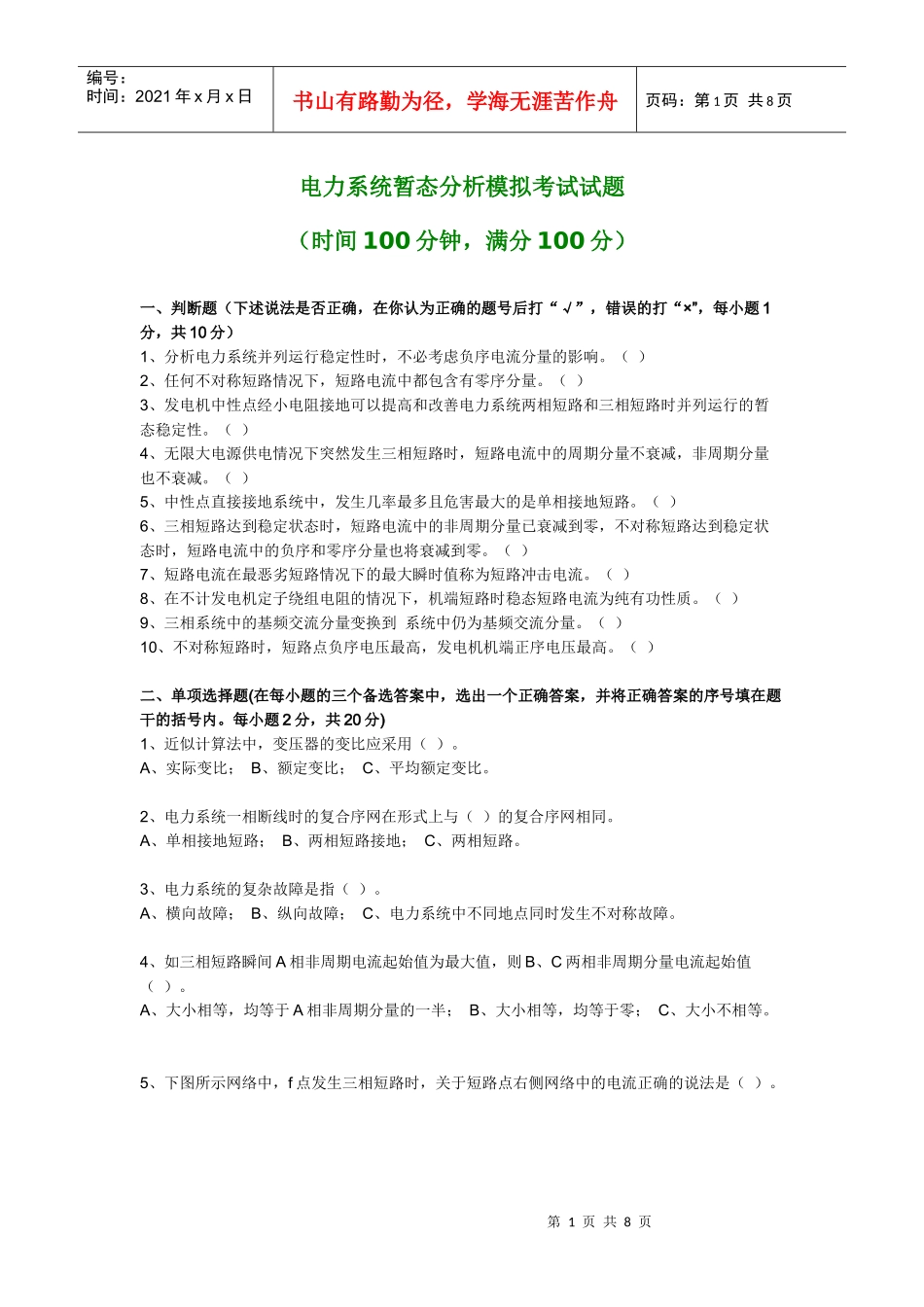

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。（）2、任何不对称短路情况下，短路电流中都包含有零序分量。（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。A、实际变比；B、额定变比；C、平均额定变比。2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。A、单相接地短路；B、两相短路接地；C、两相短路。3、电力系统的复杂故障是指（）。A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页A、不存在电流；B、过渡过程中存在电流；C、电流始终存在。6、同步发电机直轴电抗三者之间的大小关系为（）。7、不同类型短路对电力系统并列运行暂态稳定性的影响也不一样，下述说法中正确的是（）。A、三相短路影响最大，以下依次是两相短路、单相接地短路、两相短路接地；B、三相短路影响最大，以下依次是两相短路接地，两相短路、单相接地短路；C、单相接地短路影响最大，以下依次是两相短路、两相短路接地、三相短路。8、对于三个单相变压器组成的三相变压器组，不对称短路分析时，对励磁电抗的处理方法是（）。A、负序和正序励磁电抗可以视为无限大，零序励磁电抗一般不能视为无限大；B、负序、正序和零序励磁电抗均可以视为无限大。C、负序、正序和零序励磁电抗都不可以视为无限大。9、关于同杆双回架空输电线路，下面说法中正确的是（）。A、一般情况下可以忽略双回路对正序和负序电抗的影响，但对零序电抗的影响却不能忽略；B、一般情况下双回路对正序、负序和零序电抗的影响都可以忽略；C、一般情况下双回路对正序、负序和零序电抗的影响都不可以忽略。10、在下图所示电力系统中，当f点（变压器三角形接线侧）发生A、B两相短路时，下述说法中正确的是（）。A、变压器星形侧三相导线中都有短路电流流过，其中A相电流最大，为其他两相电流的两倍；B、变压器星形侧也只有A、B两相导线中有短路电流流过，且两相短路电流相等；C、变压器星形侧三相导线中都有短路电流流过，其中B相电流最大，为其他两相电流的两倍；三、问答题（每小题5分共25分）1、简述应用对称分量法计算不对称短路故障处短路电流的步骤。2、在下图所示的简单电力系统中，如果f点的，则f点发生单相接地短第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页路时的故障相电流大于该点发生三相短路时的电流，这是否意味着单相短路对电力系统暂态稳定性的影响也大于三相短路？为什么？3、写出...
