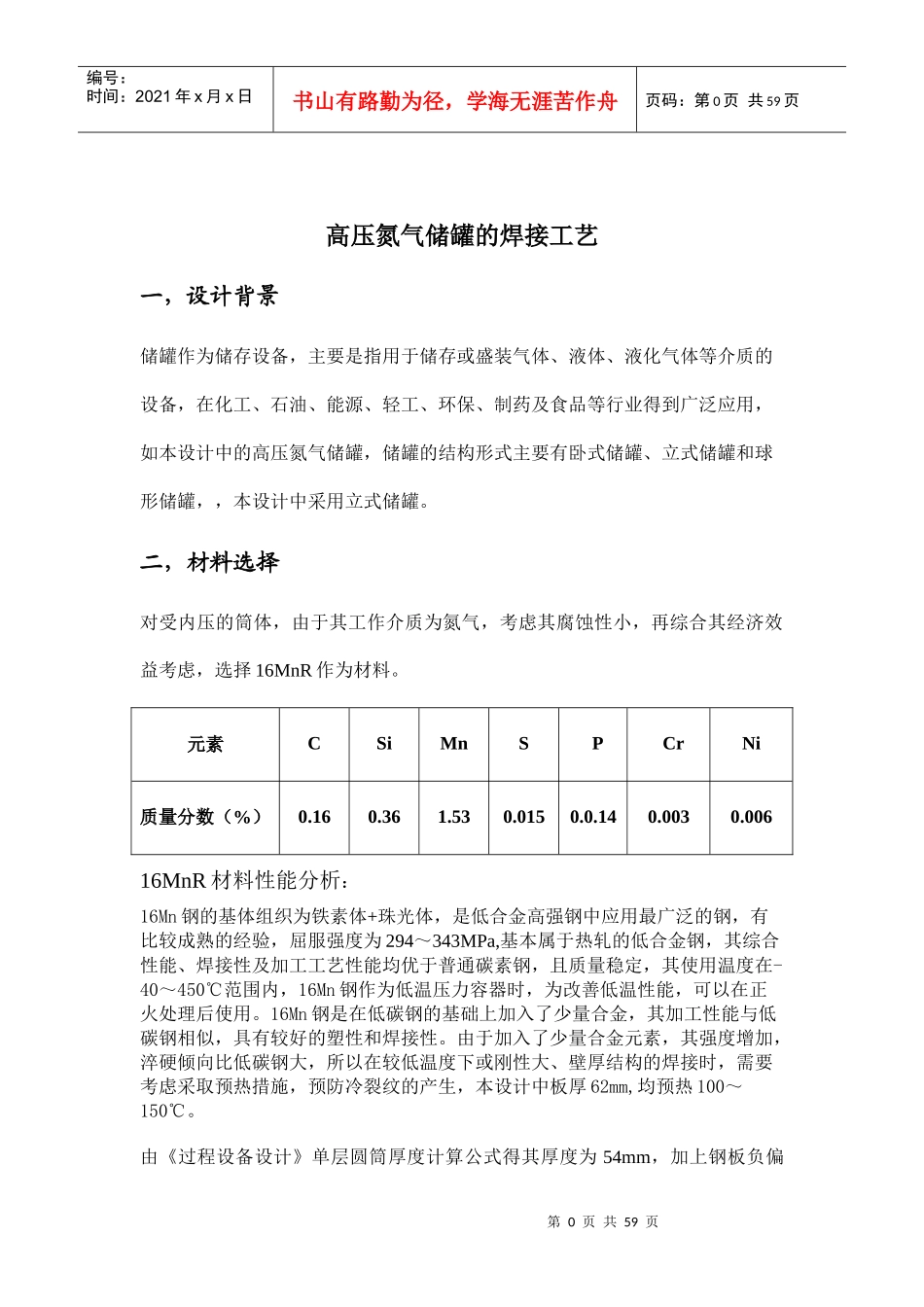

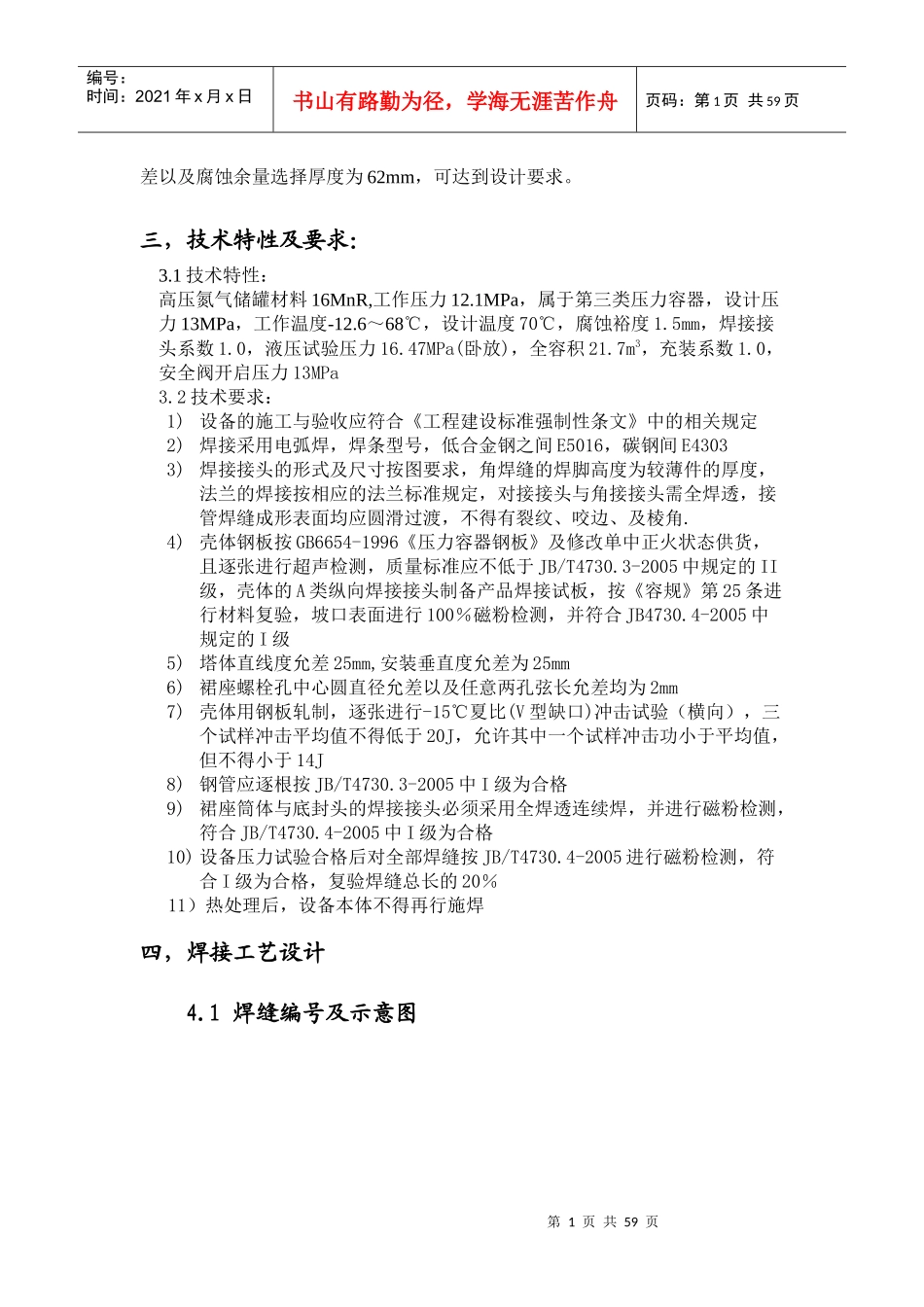

第0页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共59页高压氮气储罐的焊接工艺一，设计背景储罐作为储存设备，主要是指用于储存或盛装气体、液体、液化气体等介质的设备，在化工、石油、能源、轻工、环保、制药及食品等行业得到广泛应用，如本设计中的高压氮气储罐，储罐的结构形式主要有卧式储罐、立式储罐和球形储罐，，本设计中采用立式储罐。二，材料选择对受内压的筒体，由于其工作介质为氮气，考虑其腐蚀性小，再综合其经济效益考虑，选择16MnR作为材料。元素CSiMnSPCrNi质量分数（%）0.160.361.530.0150.0.140.0030.00616MnR材料性能分析：16Mn钢的基体组织为铁素体+珠光体，是低合金高强钢中应用最广泛的钢，有比较成熟的经验，屈服强度为294～343MPa,基本属于热轧的低合金钢，其综合性能、焊接性及加工工艺性能均优于普通碳素钢，且质量稳定，其使用温度在-40～450℃范围内，16Mn钢作为低温压力容器时，为改善低温性能，可以在正火处理后使用。16Mn钢是在低碳钢的基础上加入了少量合金，其加工性能与低碳钢相似，具有较好的塑性和焊接性。由于加入了少量合金元素，其强度增加，淬硬倾向比低碳钢大，所以在较低温度下或刚性大、壁厚结构的焊接时，需要考虑采取预热措施，预防冷裂纹的产生，本设计中板厚62mm,均预热100～150℃。由《过程设备设计》单层圆筒厚度计算公式得其厚度为54mm，加上钢板负偏第1页共59页第0页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页差以及腐蚀余量选择厚度为62mm，可达到设计要求。三，技术特性及要求：3.1技术特性：高压氮气储罐材料16MnR,工作压力12.1MPa，属于第三类压力容器，设计压力13MPa，工作温度-12.6～68℃，设计温度70℃，腐蚀裕度1.5mm，焊接接头系数1.0，液压试验压力16.47MPa(卧放)，全容积21.7m3，充装系数1.0，安全阀开启压力13MPa3.2技术要求：1)设备的施工与验收应符合《工程建设标准强制性条文》中的相关规定2)焊接采用电弧焊，焊条型号，低合金钢之间E5016，碳钢间E43033)焊接接头的形式及尺寸按图要求，角焊缝的焊脚高度为较薄件的厚度，法兰的焊接按相应的法兰标准规定，对接接头与角接接头需全焊透，接管焊缝成形表面均应圆滑过渡，不得有裂纹、咬边、及棱角.4)壳体钢板按GB6654-1996《压力容器钢板》及修改单中正火状态供货，且逐张进行超声检测，质量标准应不低于JB/T4730.3-2005中规定的II级，壳体的A类纵向焊接接头制备产品焊接试板，按《容规》第25条进行材料复验，坡口表面进行100％磁粉检测，并符合JB4730.4-2005中规定的I级5)塔体直线度允差25mm,安装垂直度允差为25mm6)裙座螺栓孔中心圆直径允差以及任意两孔弦长允差均为2mm7)壳体用钢板轧制，逐张进行-15℃夏比(V型缺口)冲击试验（横向），三个试样冲击平均值不得低于20J，允许其中一个试样冲击功小于平均值，但不得小于14J8)钢管应逐根按JB/T4730.3-2005中I级为合格9)裙座筒体与底封头的焊接接头必须采用全焊透连续焊，并进行磁粉检测，符合JB/T4730.4-2005中I级为合格10)设备压力试验合格后对全部焊缝按JB/T4730.4-2005进行磁粉检测，符合I级为合格，复验焊缝总长的20％11）热处理后，设备本体不得再行施焊四，焊接工艺设计4.1焊缝编号及示意图第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页4.2接管与壳体,封头的焊接（1D,2D,3D）由GB150-1998《钢制压力容器》规定，接管，人孔，凸缘，补强圈等与壳体连的接头。为D类焊缝。由此选择焊缝类型为D类焊缝。金属牌号及规格：16MnR4.2.1焊接方法的选择手工电弧焊的优点①焊接设备价格低。②可以焊接多种不同的金属，包括最常用的金属和合金。③在狭窄空间焊接的场合，采用手工电弧焊比较方便、实用。④对于同样的焊接设备，采用不同的电流设置，获得满足使用要求的焊缝。⑤适合各种位置的焊接。⑥与气体保护焊相比，不易受到风的影响。第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页⑦对焊接金属的最大厚度没有限制⑧在大多数天气情况下...
