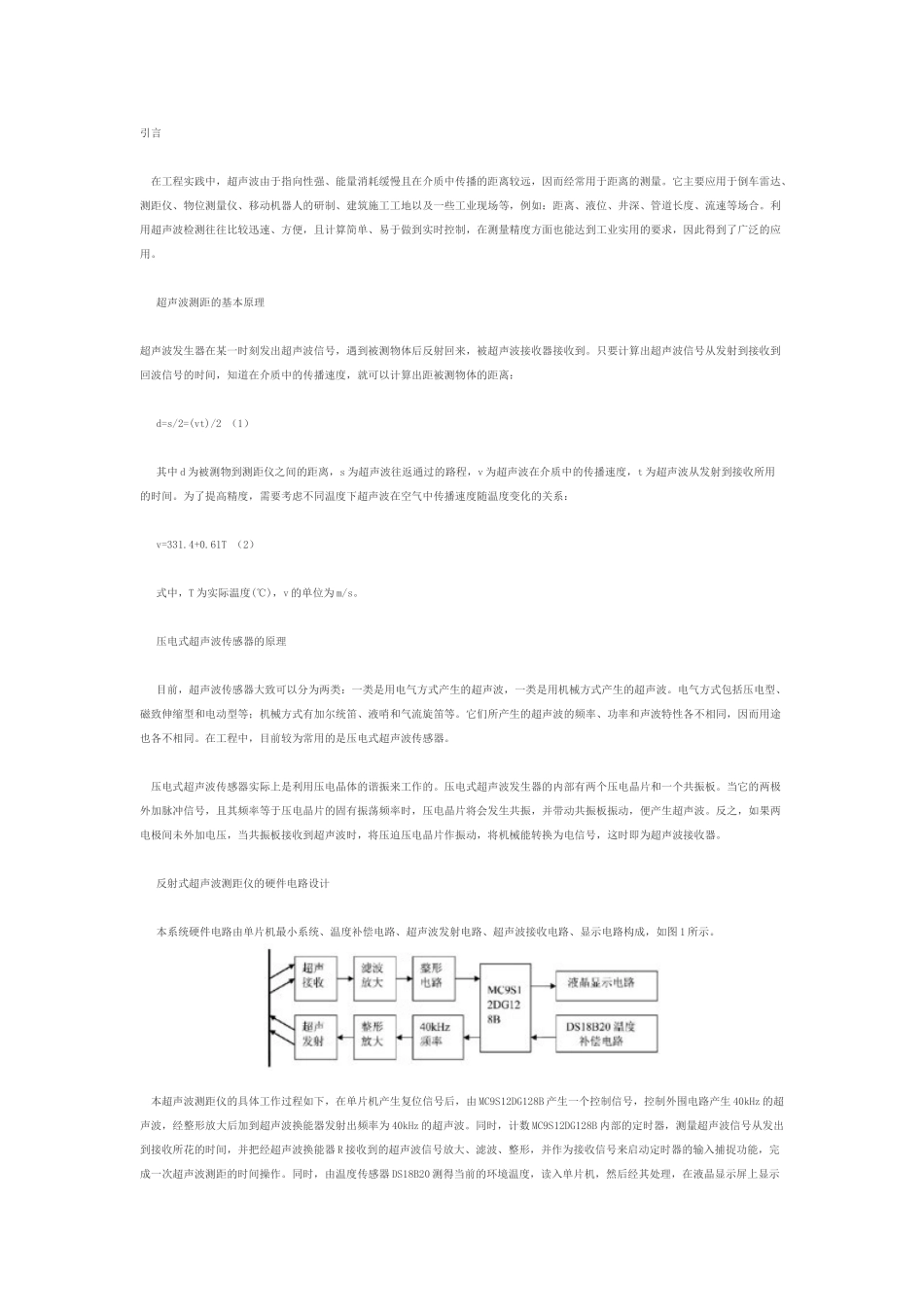

引言在工程实践中，超声波由于指向性强、能量消耗缓慢且在介质中传播的距离较远，因而经常用于距离的测量。它主要应用于倒车雷达、测距仪、物位测量仪、移动机器人的研制、建筑施工工地以及一些工业现场等，例如：距离、液位、井深、管道长度、流速等场合。利用超声波检测往往比较迅速、方便，且计算简单、易于做到实时控制，在测量精度方面也能达到工业实用的要求，因此得到了广泛的应用。超声波测距的基本原理超声波发生器在某一时刻发出超声波信号，遇到被测物体后反射回来，被超声波接收器接收到。只要计算出超声波信号从发射到接收到回波信号的时间，知道在介质中的传播速度，就可以计算出距被测物体的距离：d=s/2=(vt)/2（1）其中d为被测物到测距仪之间的距离，s为超声波往返通过的路程，v为超声波在介质中的传播速度，t为超声波从发射到接收所用的时间。为了提高精度，需要考虑不同温度下超声波在空气中传播速度随温度变化的关系：v=331.4+0.61T（2）式中，T为实际温度(℃)，v的单位为m/s。压电式超声波传感器的原理目前，超声波传感器大致可以分为两类：一类是用电气方式产生的超声波，一类是用机械方式产生的超声波。电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。在工程中，目前较为常用的是压电式超声波传感器。压电式超声波传感器实际上是利用压电晶体的谐振来工作的。压电式超声波发生器的内部有两个压电晶片和一个共振板。当它的两极外加脉冲信号，且其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时即为超声波接收器。反射式超声波测距仪的硬件电路设计本系统硬件电路由单片机最小系统、温度补偿电路、超声波发射电路、超声波接收电路、显示电路构成，如图1所示。本超声波测距仪的具体工作过程如下，在单片机产生复位信号后，由MC9S12DG128B产生一个控制信号，控制外围电路产生40kHz的超声波，经整形放大后加到超声波换能器发射出频率为40kHz的超声波。同时，计数MC9S12DG128B内部的定时器，测量超声波信号从发出到接收所花的时间，并把经超声波换能器R接收到的超声波信号放大、滤波、整形，并作为接收信号来启动定时器的输入捕捉功能，完成一次超声波测距的时间操作。同时，由温度传感器DS18B20测得当前的环境温度，读入单片机，然后经其处理，在液晶显示屏上显示相应的测量值以及当前温度。微控制器MC9S12DG128BMC9S12DG128B是飞思卡尔公司推出的S12控制器中的一款16位微控制器。其集成度高，片内资源丰富，接口模块包括SPI、SCI、I2C、A/D、PWM等，在FLASH存储控制及加密方面有较强的功能。MC9S12DG128B微控制器采用增强型16位S12CPU，片内总线时钟频率最高可达25MHz；片内资源包括8kBRAM、128kBFLASH、2kBEEPROM、SCI、SPI及PWM串行接口模块；PWM模块可设置成4路8位或2路16位，可宽范围选择时钟频率；它还提供2个8路10位精度A/D转换器、控制器局域网CAN和增强型捕捉定时器，并支持背景调试模式（BDM）。超声波的发射电路超声波发射电路一般由超声波反射器T、40kHz的超音频振荡器、驱动（或激励）电路等组成，本设计利用门电路产生40kHz的超声波，组成的超声波发射电路见图2。图中，与非门74LS00和LM386组成超声波发射电路，用74LS00构成多谐振荡器，通过调节20k的电位器，可产生超声波发射的40kHz信号，其中U3A为驱动器，电路振荡频率f≈1/2.2RC，单片机的控制信号由U2A输入。为增大超声波的发射频率，本设计利用了单运放LM386，发射距离可达4m。超声波的接收电路超声波接收电路如图3所示。接收头采用与发射头配对的超声波接收器R，将超声波调制脉冲变为交变电压信号。为了进行信号的整形，在设计中的CMOS电平的6非门芯片CD4069，可以减少电路的复杂程度，提高电路的带负载能力。整形后的信号由C1耦合给带有锁定环的音频译码集成块LM567的输入端3脚，当输入信号的幅度落在其中心频率上时，L...
