电工电子学_模拟试题1VIP免费

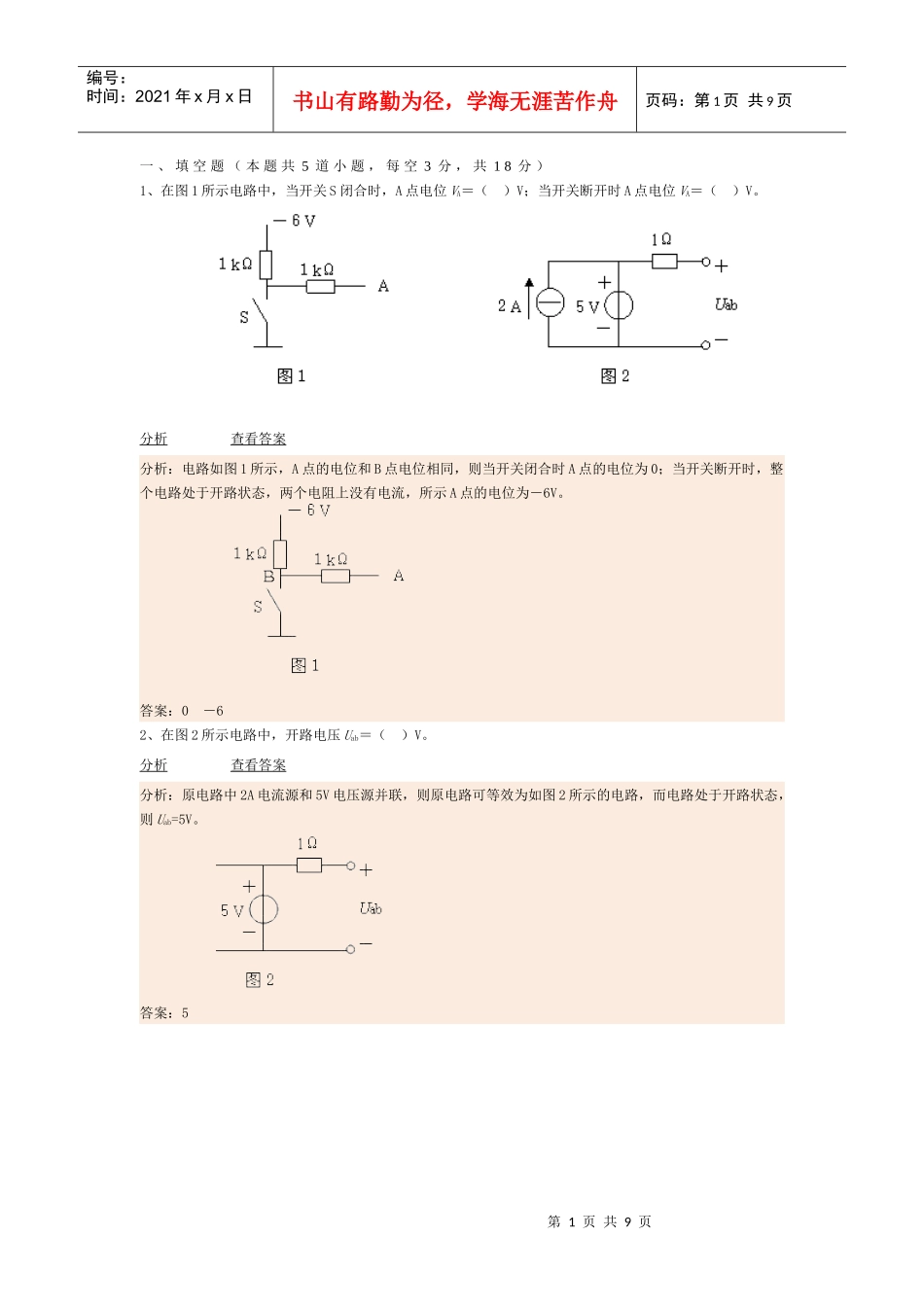

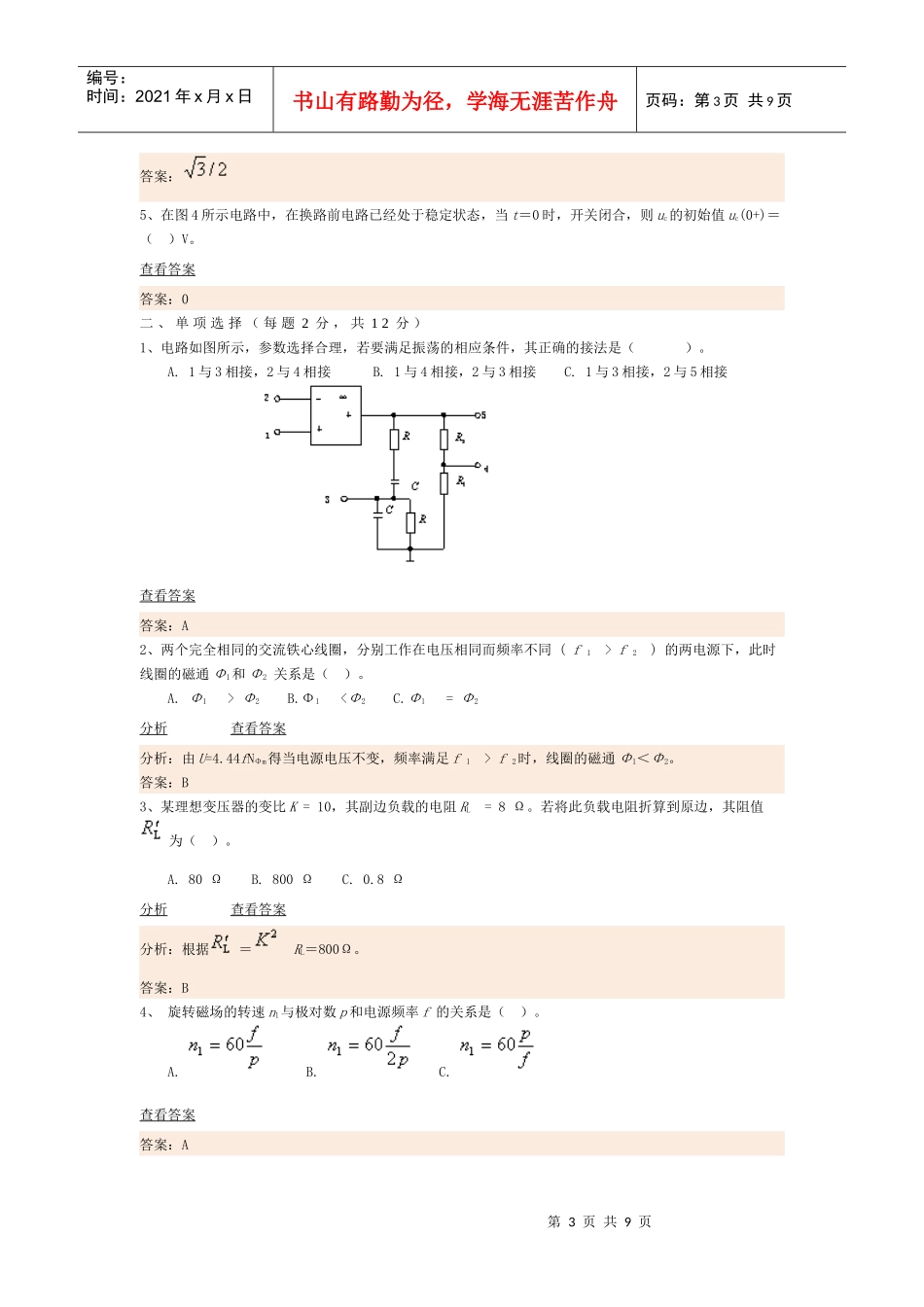

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、填空题（本题共5道小题，每空3分，共18分）1、在图1所示电路中，当开关S闭合时，A点电位VA＝（）V；当开关断开时A点电位VA＝（）V。分析查看答案分析：电路如图1所示，A点的电位和B点电位相同，则当开关闭合时A点的电位为0；当开关断开时，整个电路处于开路状态，两个电阻上没有电流，所示A点的电位为－6V。答案：0－62、在图2所示电路中，开路电压Uab＝（）V。分析查看答案分析：原电路中2A电流源和5V电压源并联，则原电路可等效为如图2所示的电路，而电路处于开路状态，则Uab=5V。答案：5第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3、在图3所示电路中，若电流表A1、A2、A3的读数均为5A，则电流表A0的读数为（）A。分析查看答案分析：画出电路中各元件电压电流的相量图如图3所示，并且已知IL=IC，则，所以电流表A0的读数为5A。答案：54、一对称三相电路，Y形连接，若相电压V，线电流A，则三相电路的=（）。分析查看答案分析：对于Y形连接的三相电路，相线电流相等，且相电压与相电流的夹角为，所以＝。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页答案：5、在图4所示电路中，在换路前电路已经处于稳定状态，当t＝0时，开关闭合，则uc的初始值uc(0+)＝（）V。查看答案答案：0二、单项选择（每题2分，共12分）1、电路如图所示，参数选择合理，若要满足振荡的相应条件，其正确的接法是（）。A.1与3相接，2与4相接B.1与4相接，2与3相接C.1与3相接，2与5相接查看答案答案：A2、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2关系是（）。A.Φ1>Φ2B.Φ1<Φ2C.Φ1=Φ2分析查看答案分析：由U=4.44fNΦm得当电源电压不变，频率满足f1>f2时，线圈的磁通Φ1＜Φ2。答案：B3、某理想变压器的变比K=10，其副边负载的电阻RL=8Ω。若将此负载电阻折算到原边，其阻值为（）。A.80ΩB.800ΩC.0.8Ω分析查看答案分析：根据＝RL＝800Ω。答案：B4、旋转磁场的转速n1与极对数p和电源频率f的关系是（）。A.B.C.查看答案答案：A第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5、三相鼠笼式异步电动机在空载和满载两种情况下的启动转矩的关系是（）。A.两者相等B.满载启动转矩大C.空载启动转矩大查看答案答案：A6、三相异步电动机接有额定负载，在只接通了二根电源线的情况下，电动机（）。A.能启动并正常运行B.启动后低速运行C.不能启动查看答案答案：C三、综合题（本题共7道小题，每题10分，共70分）1、（10分）计算如下图所示电路中的电流I。分析查看答案分析：电路中只有一个电源作用，要求某条支路的电流，可以考虑用电源等效变换或者戴维宁定理。而对于这个电路不好做电源等效变换，因此采用戴维宁定理求解。答案：1）求开路电压V2）求等效电阻3）求I第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2、（10分）求下图所示电路中，已知U＝100V。求各支路电流I1，I2以及电路的有功功率P，无功功率Q，视在功率S。分析查看答案分析：电路中两条支路相并联，已知总电压的有效值以及每条支路的阻抗，要求每条支路的电流的有效值，则电压的有效值除以各条支路的阻抗值，既是该条支路电流的有效值。第二问要求有功功率，我们知道只有电阻消耗功率，所以求出8Ω和10Ω电阻上所消耗的功率既是电路的总的有功功率。电路中总的无功功率为所有的电感元件与电容元件的无功功率之和。视在功率可以通过功率三角形的关系求的。答案：第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页3、（10分）下图所示的分压式偏置放大电路中，已知VCC＝24V，RC=3.3kΩ，RE=1.5kΩ，RB1=33kΩ，RB2=10kΩ，RL=5.1kΩ，晶体管的β＝66。试求（1）静态工作点IB，IC，UCE。（2）求电压放大倍数Au、输入电阻ri，输出电阻ro。分析查看答案...
