第八章-门窗工程施工工艺标准VIP专享VIP免费

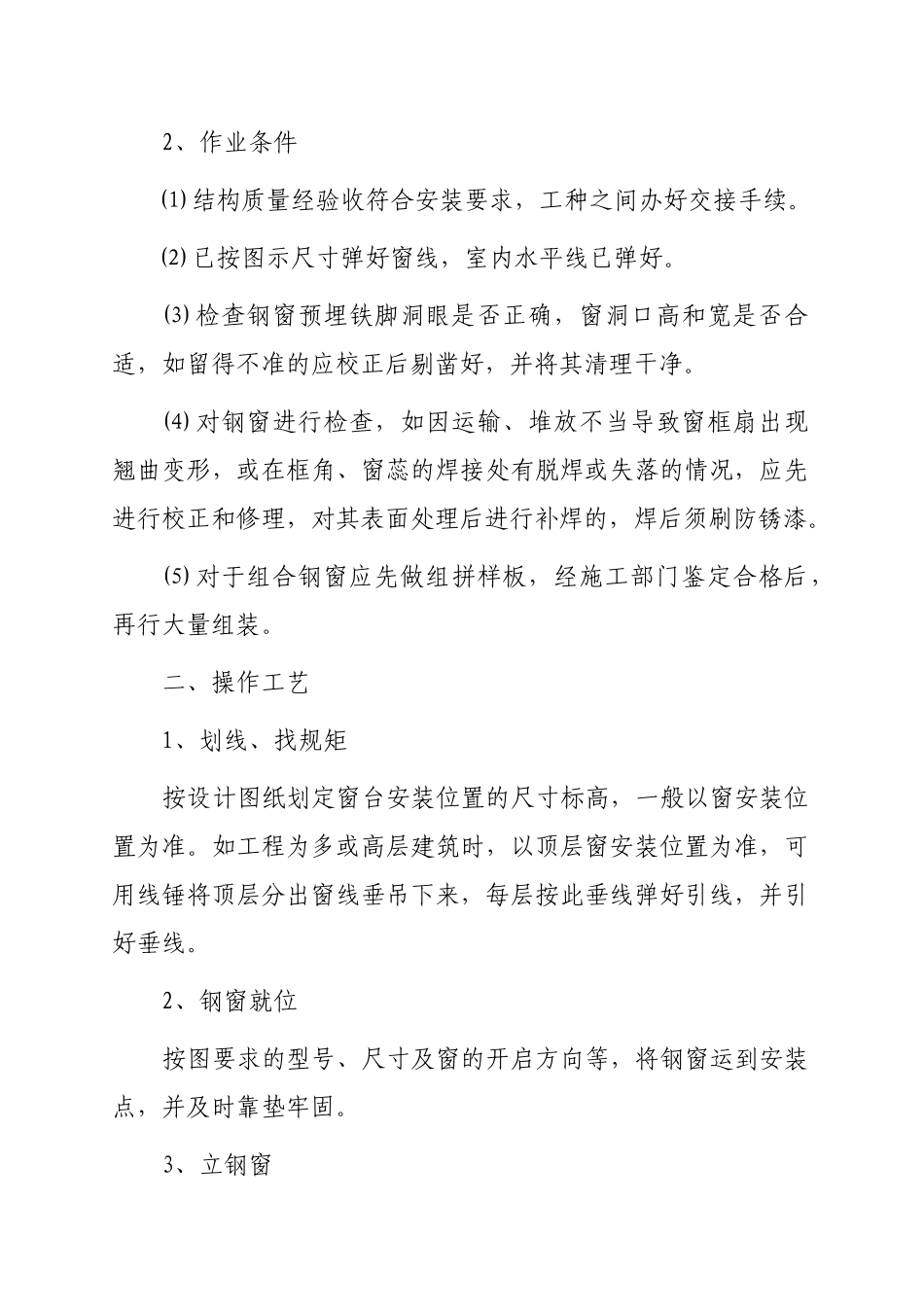

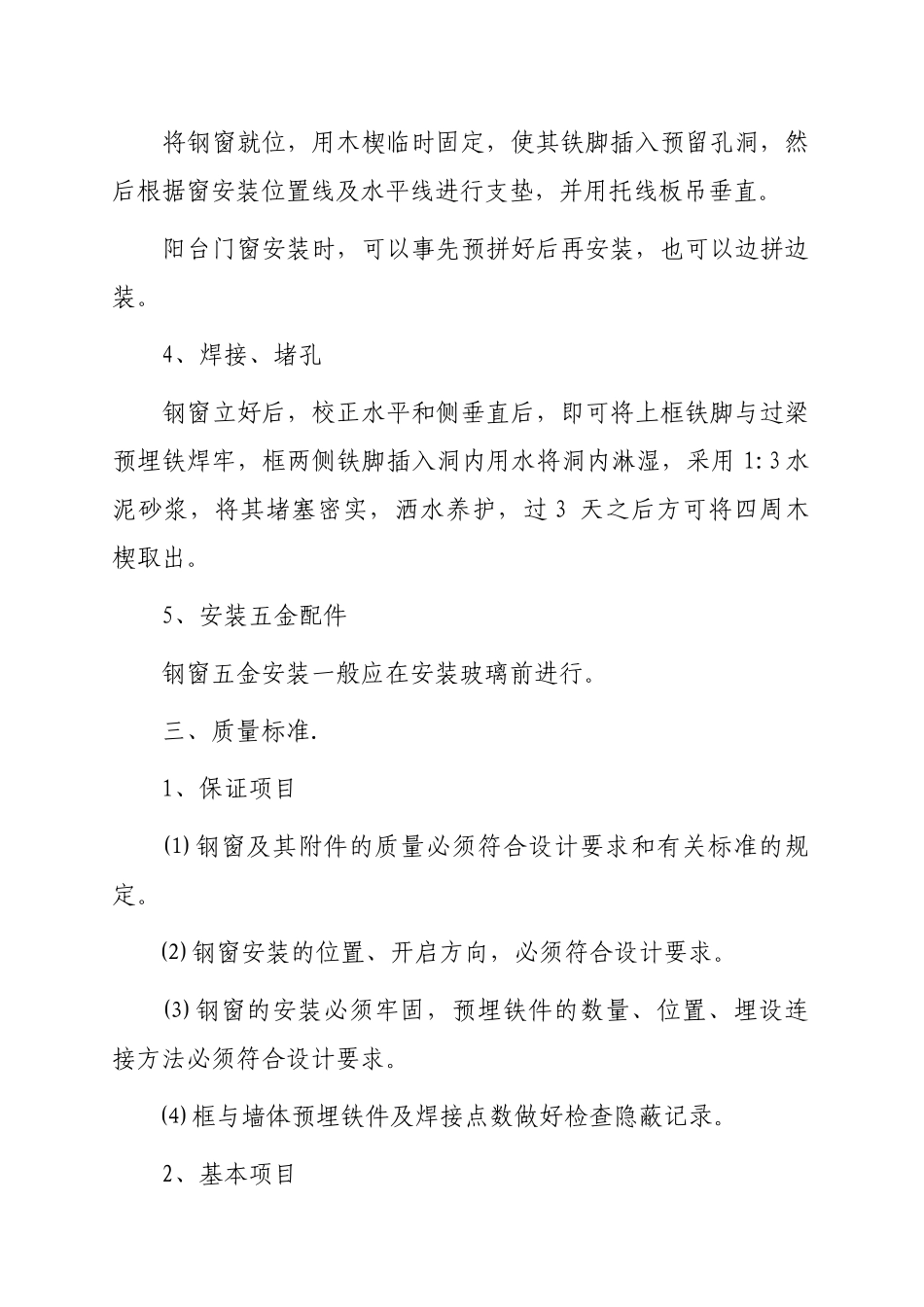

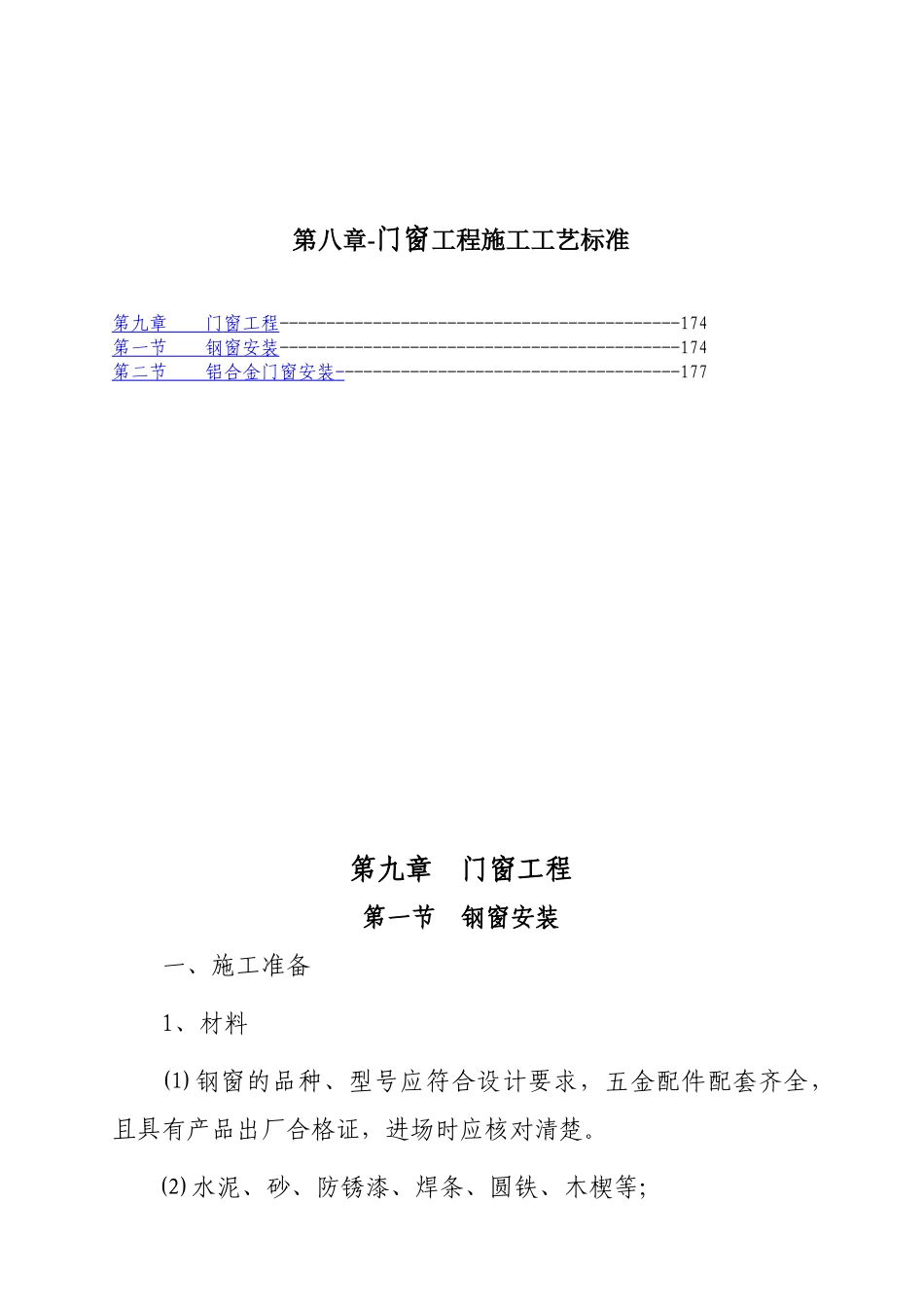

第八章-门窗工程施工工艺标准第九章门窗工程-------------------------------------------174第一节钢窗安装-------------------------------------------174第二节铝合金门窗安装-------------------------------------177第九章门窗工程第一节钢窗安装一、施工准备1、材料⑴钢窗的品种、型号应符合设计要求，五金配件配套齐全，且具有产品出厂合格证，进场时应核对清楚。⑵水泥、砂、防锈漆、焊条、圆铁、木楔等；2、作业条件⑴结构质量经验收符合安装要求，工种之间办好交接手续。⑵已按图示尺寸弹好窗线，室内水平线已弹好。⑶检查钢窗预埋铁脚洞眼是否正确，窗洞口高和宽是否合适，如留得不准的应校正后剔凿好，并将其清理干净。⑷对钢窗进行检查，如因运输、堆放不当导致窗框扇出现翘曲变形，或在框角、窗蕊的焊接处有脱焊或失落的情况，应先进行校正和修理，对其表面处理后进行补焊的，焊后须刷防锈漆。⑸对于组合钢窗应先做组拼样板，经施工部门鉴定合格后，再行大量组装。二、操作工艺1、划线、找规矩按设计图纸划定窗台安装位置的尺寸标高，一般以窗安装位置为准。如工程为多或高层建筑时，以顶层窗安装位置为准，可用线锤将顶层分出窗线垂吊下来，每层按此垂线弹好引线，并引好垂线。2、钢窗就位按图要求的型号、尺寸及窗的开启方向等，将钢窗运到安装点，并及时靠垫牢固。3、立钢窗将钢窗就位，用木楔临时固定，使其铁脚插入预留孔洞，然后根据窗安装位置线及水平线进行支垫，并用托线板吊垂直。阳台门窗安装时，可以事先预拼好后再安装，也可以边拼边装。4、焊接、堵孔钢窗立好后，校正水平和侧垂直后，即可将上框铁脚与过梁预埋铁焊牢，框两侧铁脚插入洞内用水将洞内淋湿，采用1:3水泥砂浆，将其堵塞密实，洒水养护，过3天之后方可将四周木楔取出。5、安装五金配件钢窗五金安装一般应在安装玻璃前进行。三、质量标准.1、保证项目⑴钢窗及其附件的质量必须符合设计要求和有关标准的规定。⑵钢窗安装的位置、开启方向，必须符合设计要求。⑶钢窗的安装必须牢固，预埋铁件的数量、位置、埋设连接方法必须符合设计要求。⑷框与墙体预埋铁件及焊接点数做好检查隐蔽记录。2、基本项目⑴钢窗扇的安装应关闭严密，开关灵活，无阻滞、回弹和倒翘。⑵钢窗附件齐全，位置正确，安装牢固、端正、启闭灵活适用。⑶钢窗框与砌体的缝隙填嵌应饱满密实，表面平整，嵌填材料、方法符合设计要求。3、允许偏差钢窗安装时的允许偏差值见下表:钢窗安装的允许偏差值━━━━━━━━━━━━━━━━┯━━━━━━┯━━━━━━━━━━━━━项目│允许偏差(mm)│检验方法━━━━━━━┯━━━━━━━━┿━━━━━━┿━━━━━━━━━━━━━窗框两对角│≤2000mm│5│├────────┼──────┤用钢卷尺检查、量里角线长度差│>2000mm│6│───────┼────────┼──────┼─────────────窗框扇配合│铰链面│≤2│用2×50塞片检查，量铰链面├────────┼──────┼─────────────间隙的限值│执手面│≤1.5│用1.5×50塞片检查，量框大面───────┼────────┼──────┼─────────────窗框扇搭接│实腹窗│≥2│├────────┼──────┤用钢针划线和深度尺检查量的限值│空腹窗│≥4│───────┴────────┼──────┼─────────────窗框(含拼樘料)正侧垂直度│3│用1M托线板检查────────────────┼──────┼─────────────窗框(含拼樘料)的水平度│3│用水平尺和楔形塞尺检查────────────────┼──────┼─────────────双层窗内外框挺(含拼樘料)的中心距│5│用钢板尺检查━━━━━━━━━━━━━━━━┷━━━━━━┷━━━━━━━━━━━━━四、施工注意事项.1、避免工程质量通病⑴翘曲和窜角:钢窗加工质量有个别扇不符合标准,在运输、装卸和堆放不注意，保管不善，安装时垂直平整自检不够。安装前应认真进行检查，发现翘曲和窜角及时校正处理，修好...
