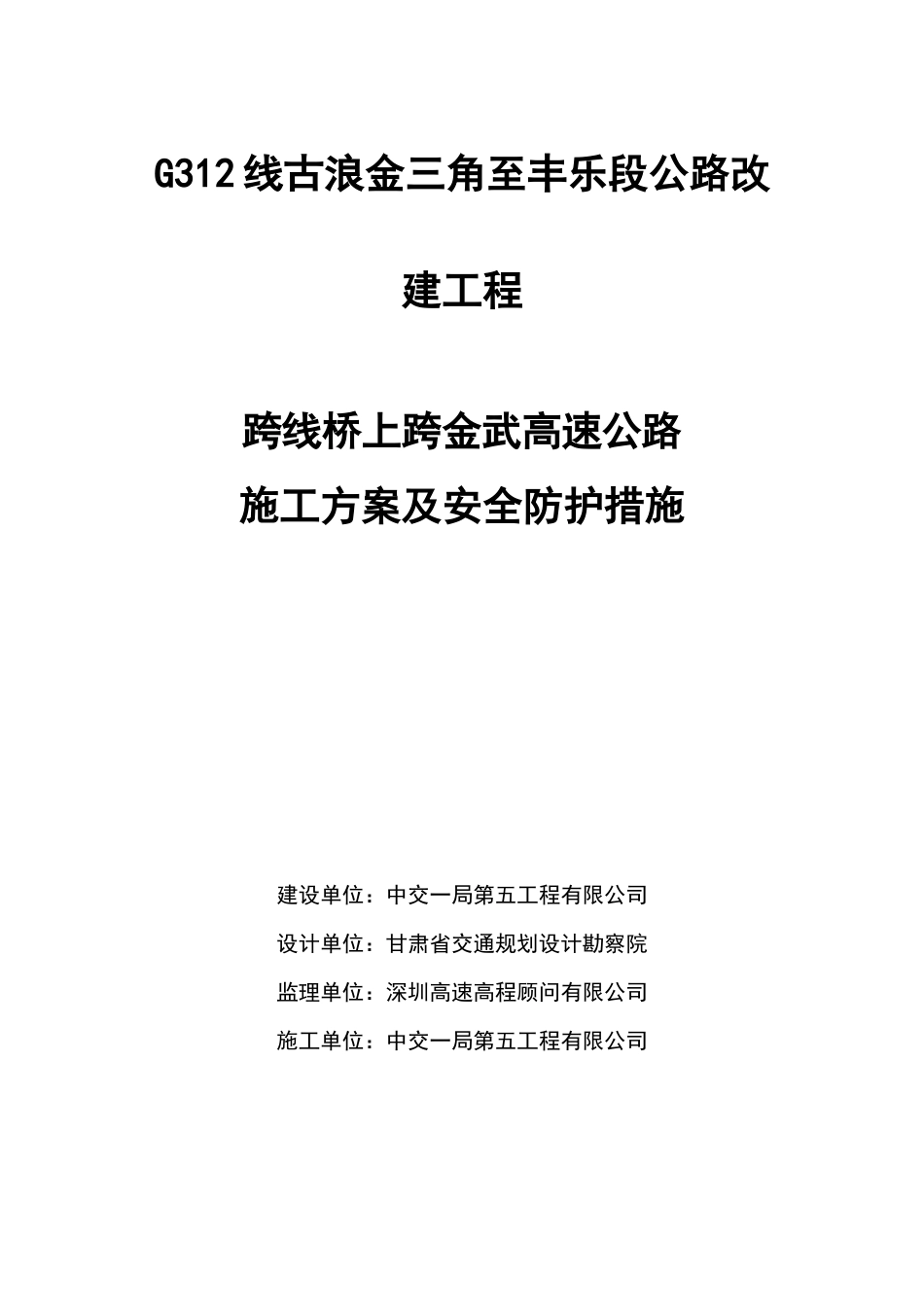

G312线古浪金三角至丰乐段公路改建工程跨线桥上跨金武高速公路施工方案及安全防护措施建设单位：中交一局第五工程有限公司设计单位：甘肃省交通规划设计勘察院监理单位：深圳高速高程顾问有限公司施工单位：中交一局第五工程有限公司目录第一章工程概况2第二章施工技术方案3第三章工期计划30第四章施工安全保证体系及措施30第五章工期保证措施34第六章保证高速公路行车畅通的措施35第七章保护高速公路路产及周边环境的主要措施36第八章应急救援措施371G312线古浪金三角至丰乐段公路改建工程K2403+855跨线桥上跨金武高速公路施工方案及安全防护措施第一章工程概况本项目采用设计时速80Km/h的二级公路标准建设，起点位于古浪县城东南侧G312（桩号K2342+500）处，终点位于武威市丰乐镇武金交界（K2439+200）处，路线全长98.096Km。K2403+855跨线桥，位于金武高速公路(柏树乡与接应村)金武高速武威出口处，平曲线半径R=600m的圆曲线内，墩台横向布置为本项目新建桥梁，桥轴线符合立交线性确定，全长120m，桥梁全宽12.0m。上部为4-30m预应力混凝土小箱梁，下部为柱式墩、肋板式桥台，钻孔桩基础。其中，2#墩设置在金武高速公路出口匝道中央分隔带空地内，2#敦下部结构施工以及第2、第3跨的主梁架设、桥面系施工均为跨越金武高速构造。在满足施工与金武高速正常通车的安全要求下，采取必要的交通管制、安全防护措施。2第二章施工技术方案第一节重点、难点分析及控制目标一、工程的特点根据二级公路改建工程管理的要求，施工中要确保金武高速公路上行车的畅通与安全。在以下几个施工阶段会对高速公路的通畅造成影响：1、施工中央分隔带内2号桥墩的基础及下部结构的施工时，钻孔桩机械设备的就位、场地占道、泥浆进出、弃渣运输、钢筋笼和模板安装、及墩柱模板加固、混凝土浇注等。2、施工中对高速公路的中央分隔带、路面、边坡及护栏的破坏等。3、30m预应力箱梁架设过程中对交通的影响。4、梁板架设完成后，在施工桥面系时，上部物件坠落。5、第2、3跨的装修阶段。由于上述施工过程的特殊性，就确定了施工的重点与难点：该跨线桥为预制30m预应力箱梁的架设施工。二、施工难点1、确保金武高速公路交通的畅通；2、确保金武高速公路行车的安全；3、保证金武高速公路设施的安全；三、控制目标：1、安全、快捷；2、环保、无污染；33、对金武高速的交通影响减少到最小；4、对金武高速公路路产的损毁减少到最低。第二节主要施工技术方案一、施工组织机构的设立根据变更后的工程情况，项目部重新确定的施工管理机构，建立一个精干高效的管理体系，确保工程顺利实施。二、施工前准备（一）技术准备1、仔细阅读变更后的施工图，积极同设计院沟通，迅速掌握设计意图。2、完成工程量的复核，为物资部门提供材料采购的依据。3、认真学习施工规范与验收标准，为工程质量控制订下坚实的基础。4、报批跨高速公路施工方案及交通管制措施。5、积极同金武高速公路管理处沟通，确保各项管理措施能够迅速落实到施工现场。6、完成平面与高程控制点的复测、敷设结构中线及桩位。7、建立仪器、设备完整的中心实验室，完成混凝土配合比设计。4（二）物资准备1、确定料源、料场，为工程提供合格原材料，确保工程质量优良。2、制定工程所需的成品与半成品的招标与采购计划。3、完成交通管制及安全防护物资的采购。3、完成预制30m预应力箱梁钢模板的制作合同，及早入场。（三）施工机械准备根据工程总体方案的要求，积极组织机械设备进场。（四）施工现场准备1、增设施工便道由于预制30m预应力箱梁需求，需新修筑便道，连接预制场与桥位。2、现场水、电接引到位。3、完成预制30m预应力箱梁台座的施工。三、施工方案及施工顺序（一）施工总体方案中央分隔带内施工在全封闭下进行，预制30m预应力箱梁与墩台同步施工，以缩短工期。钢筋加工在预制场内集中进行。采用拖车配合汽车吊进行梁板的架设。混凝土在拌和站集中拌和，现场浇筑部分的混凝土采用输送罐车浇注，预制梁的混凝土使用小翻斗车运输。5（二）施工段落划分及施工队伍设立一个桥梁队，一个桩基队，一个预制场。桥梁队和桩基队分成两个作业组，其中一组负责0#台...
