钢筋混凝土框支剪力墙结构工程施工组织设计VIP专享VIP免费

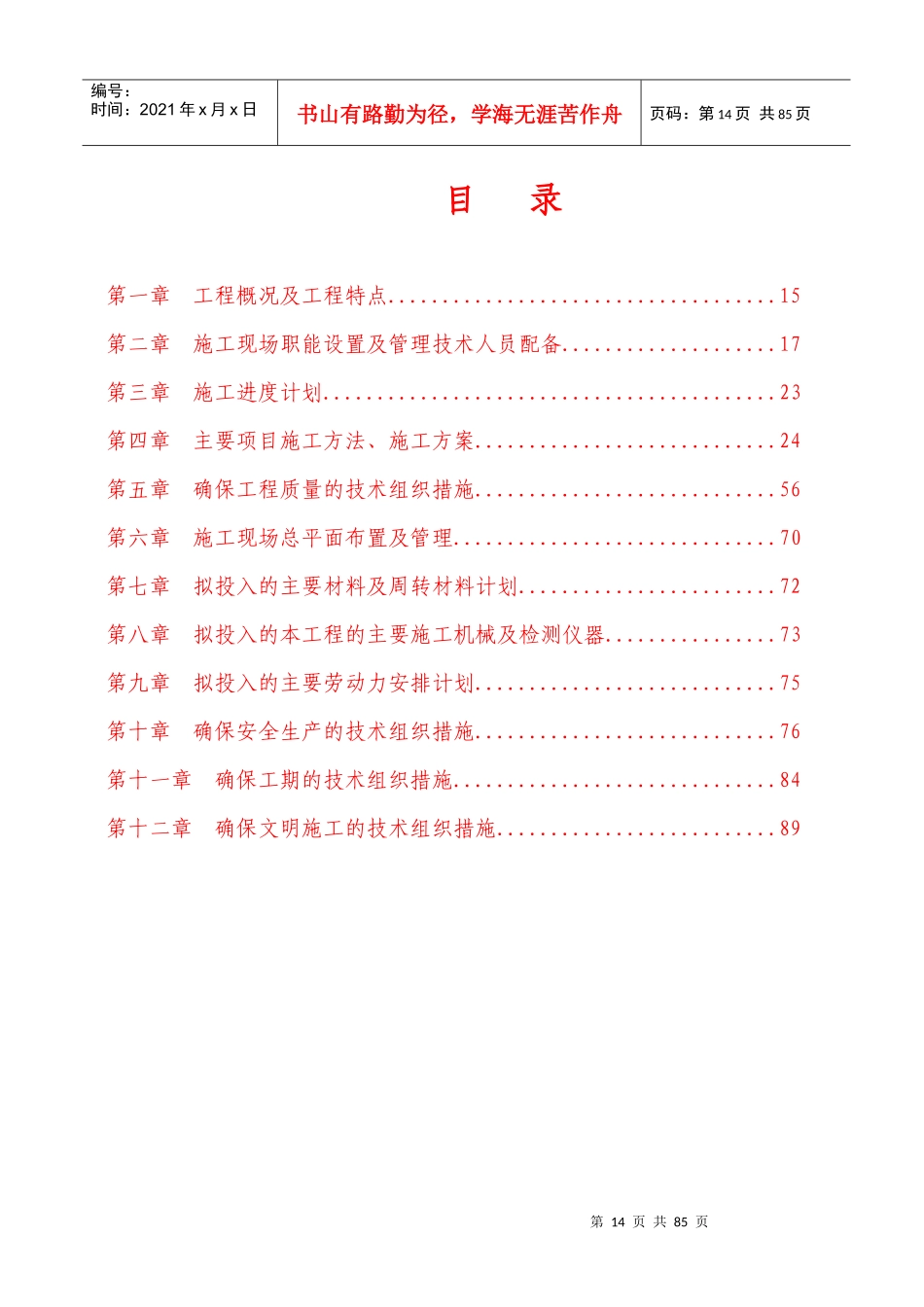

第14页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共85页目录第一章工程概况及工程特点....................................15第二章施工现场职能设置及管理技术人员配备....................17第三章施工进度计划..........................................23第四章主要项目施工方法、施工方案............................24第五章确保工程质量的技术组织措施............................56第六章施工现场总平面布置及管理..............................70第七章拟投入的主要材料及周转材料计划........................72第八章拟投入的本工程的主要施工机械及检测仪器................73第九章拟投入的主要劳动力安排计划............................75第十章确保安全生产的技术组织措施............................76第十一章确保工期的技术组织措施..............................84第十二章确保文明施工的技术组织措施..........................89第15页共85页第14页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共85页第一章工程概况及工程特点一、工程概况1、建筑设计概况本工程为钢筋混凝土框支剪力墙结构，本工程按七度设防，设计使用年限为50年，建筑结构安全等级为二级。本工程外墙面为涂料，内墙主要为混合砂浆。窗户均采用塑钢中空玻璃窗。本工程外墙采用40mm厚聚苯乙烯泡沫板保温。非承重墙体材料除明注外均采用B06级A3.5加气混凝土砌块，采用M5混合砂浆砌筑；卫生间隔墙0.2米以下用素混凝土浇筑，宽度同隔墙厚；0.2米以上用混凝土加气块砌筑，采用M5水泥砂浆；地下室填充墙为200厚加气混凝土砌块，M7.5水泥砂浆砌筑。2、结构设计概况混凝土标号基础垫层：C15其它均为C30。3、给排水设计概况本工程包括室内的给水、排水、消防等系统。本工程污、废水采用合流制，污废水重力自流排入室外污水管，地下室污废水采用潜水污泵提升至室外污水管，污水经化粪池处理后，排入市政污水管。第16页共85页第15页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共85页排水立管采用建筑用硬聚氯乙烯螺旋管，粘接接头，排水横管采用建筑用硬聚氯乙烯塑料管，粘接接头；消火栓给水管道采用镀锌钢管，法兰或沟槽连接。4、电气设计概况照明配电系统：电源采用电缆直埋引入，电压为220/380V，中性线进线出重复接地，建筑物内接地型式TN-S。弱电系统：电话、有线电视、宽带网线，由室外引来，经前端箱，分线箱穿管进入户内分配给各个房间不同的信息插座（弱电部分不考虑穿线）。防雷接地系统：三类防雷建筑物，屋顶上设有避雷带，避雷带采用直径为10mm镀锌圆钢沿建筑物四周敷设，利用剪力墙柱内钢筋作引下线，与基础钢筋焊接。二、工程特点与施工条件1.本工程施工现场场地已平整，施工用电和用水由建设单位直接提供至施工现场；我们可以充分利用现有的场地，合理进行临时设施及机械设备的布置，以保证施工的正常有序进行。2.施工轴线控制点位误差要求符合施工验收规范5mm以内，同时不允许有过大积累误差，否则整体闭合就会超限。因此，本工程施工测量控制是保证施工主体结构质量的前提和关键。3.业主要求总工期为360天，工程质量确保达到合格目标。合理安排施工搭接顺序，确保钢材、混凝土、周转材料等的供应与有序搭接将是组织好本工程施工的重点和难点之一。第17页共85页第16页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共85页7.各工种、工序在施工过程中交叉配合，工序搭接必须注意科学管理，统一协调。第二章施工现场职能设置及管理技术人员配备第一节项目组织机构及项目管理模式1、项目组织机构及职能鉴于本工程的重要性和影响力，我们施工组织的指导思想是以质量为中心，建立工程质量保证体系，编制项目质量计划，选配高素质的项目经理、项目总工程师及专业工程技术管理人员，按国际惯例实施项目管理，积极推广应用新技术、新工艺、新材料、新设备。项目经理部将成为一支充满活力、具有多专业、全面管理能力的领导班子。2、主要管理人员及岗位责...
