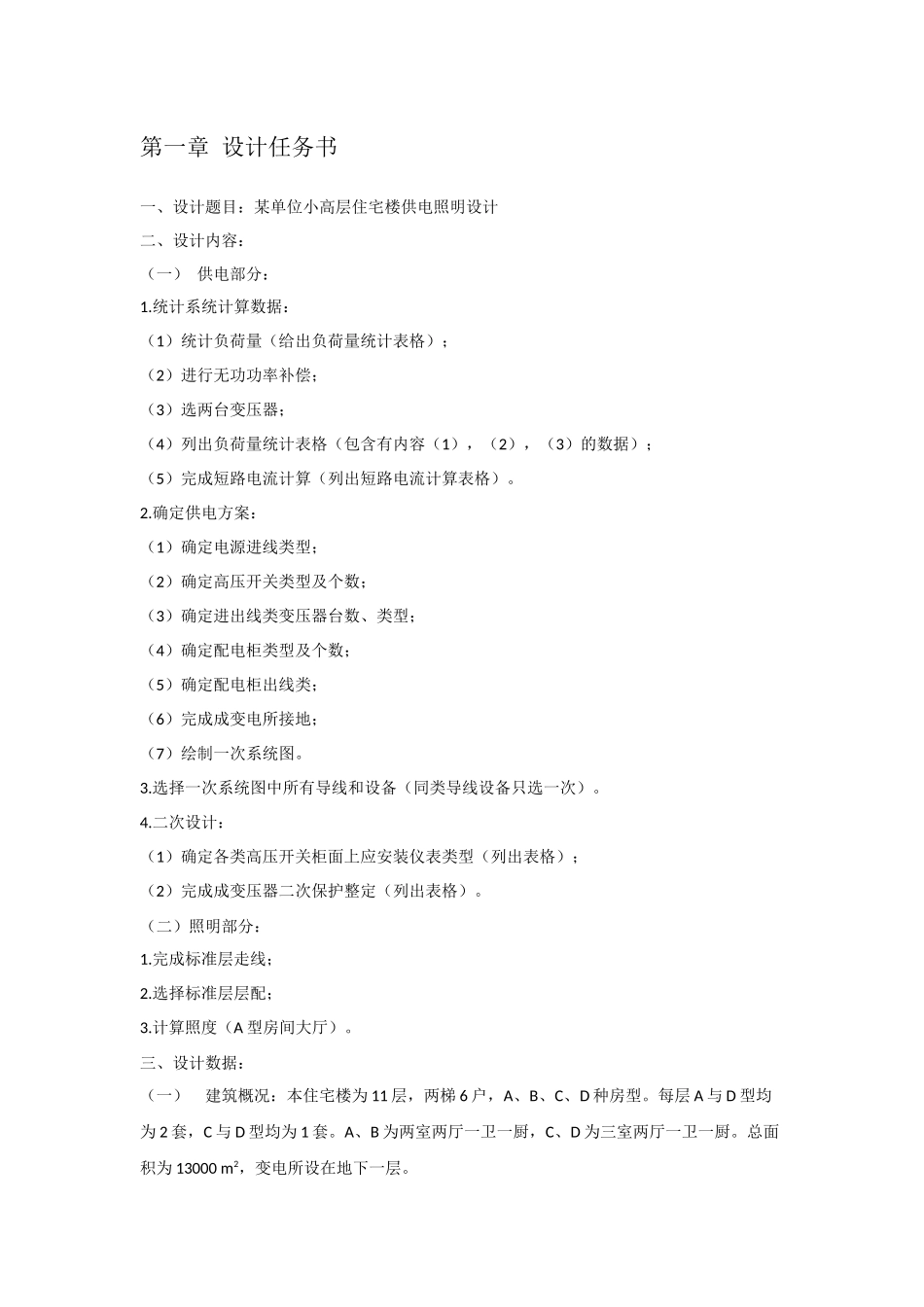

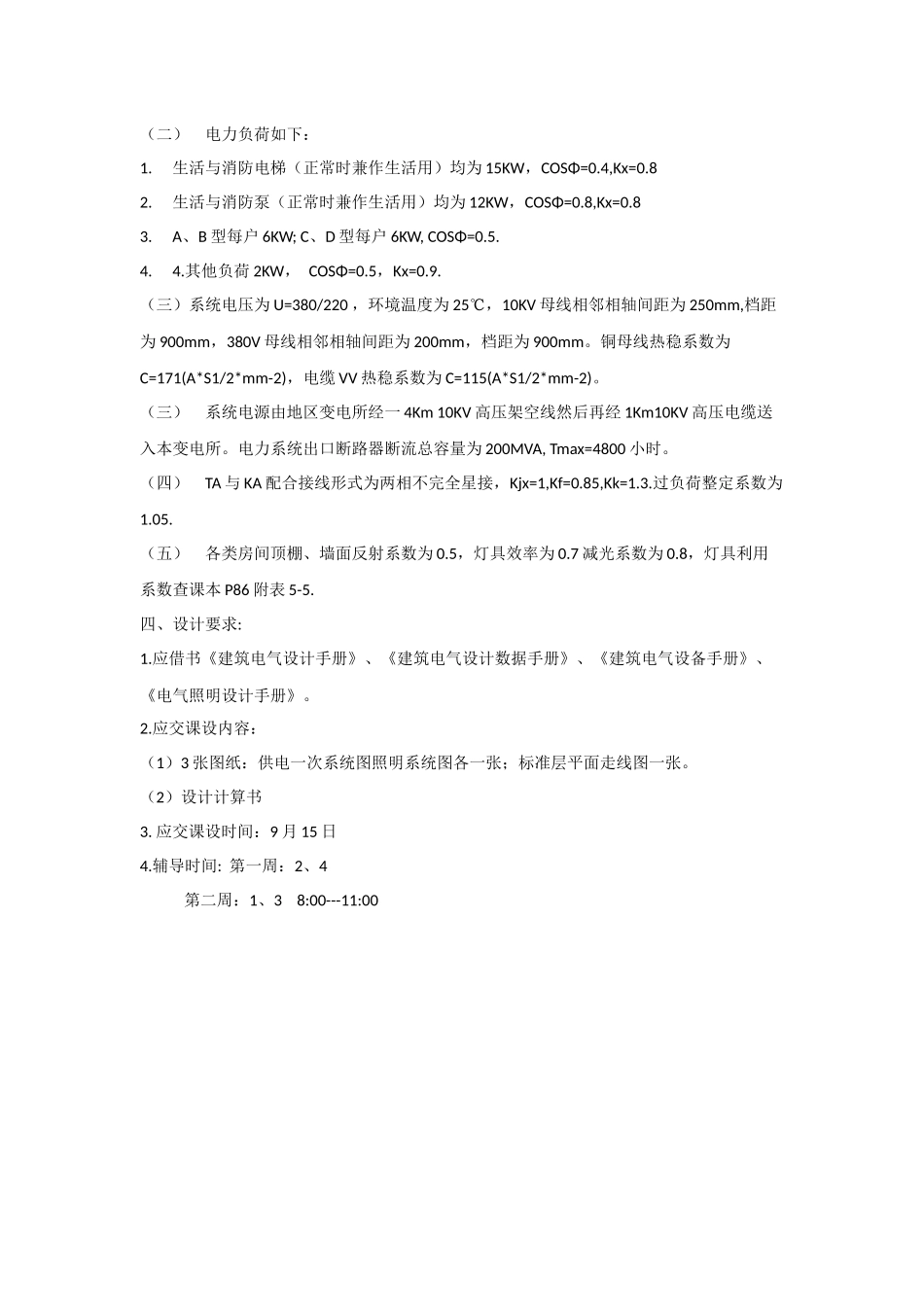

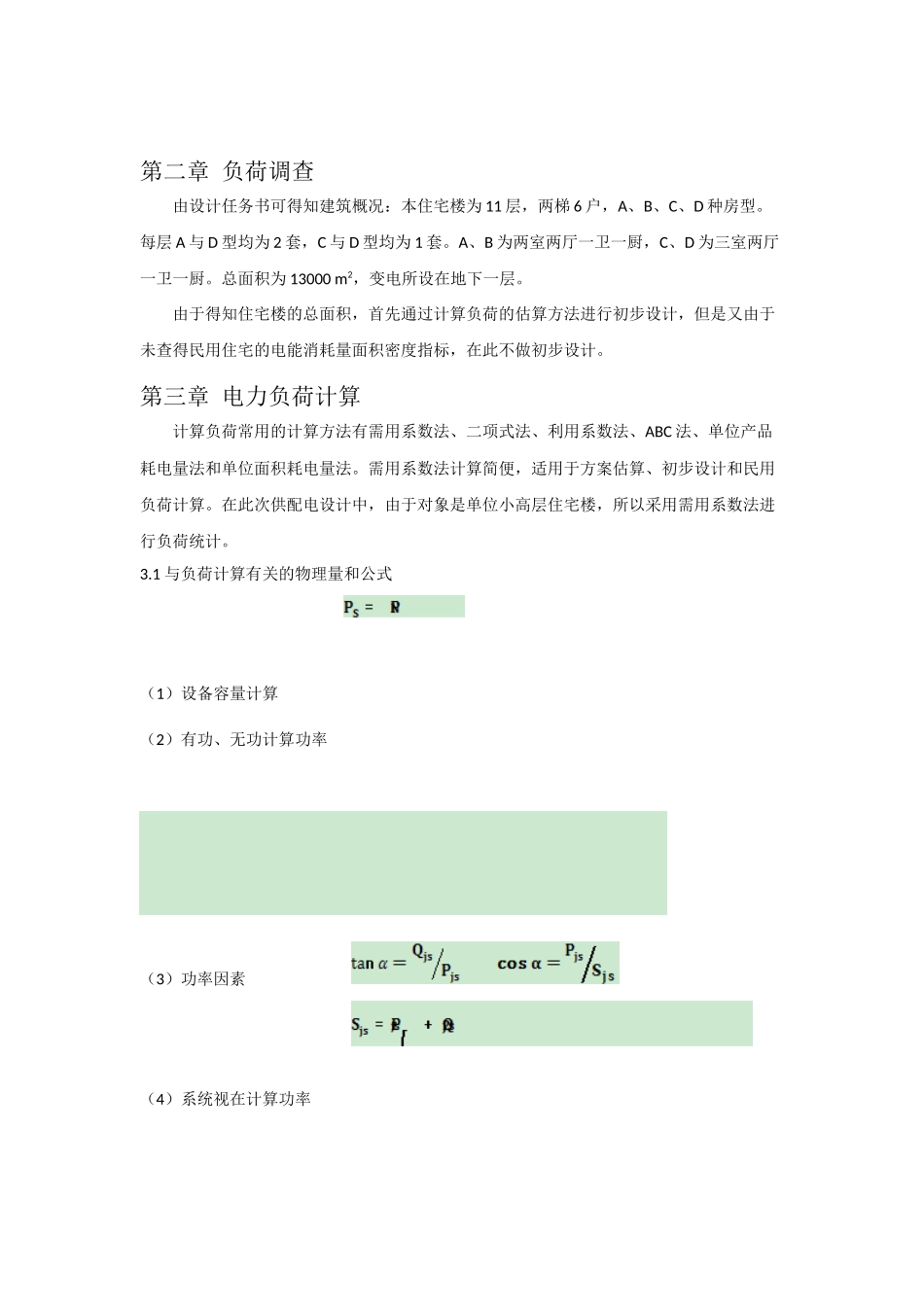

第一章设计任务书一、设计题目：某单位小高层住宅楼供电照明设计二、设计内容：（一）供电部分：1.统计系统计算数据：（1）统计负荷量（给出负荷量统计表格）；（2）进行无功功率补偿；（3）选两台变压器；（4）列出负荷量统计表格（包含有内容（1），（2），（3）的数据）；（5）完成短路电流计算（列出短路电流计算表格）。2.确定供电方案：（1）确定电源进线类型；（2）确定高压开关类型及个数；（3）确定进出线类变压器台数、类型；（4）确定配电柜类型及个数；（5）确定配电柜出线类；（6）完成成变电所接地；（7）绘制一次系统图。3.选择一次系统图中所有导线和设备（同类导线设备只选一次）。4.二次设计：（1）确定各类高压开关柜面上应安装仪表类型（列出表格）；（2）完成成变压器二次保护整定（列出表格）。（二）照明部分：1.完成标准层走线；2.选择标准层层配；3.计算照度（A型房间大厅）。三、设计数据：（一）建筑概况：本住宅楼为11层，两梯6户，A、B、C、D种房型。每层A与D型均为2套，C与D型均为1套。A、B为两室两厅一卫一厨，C、D为三室两厅一卫一厨。总面积为13000m2，变电所设在地下一层。（二）电力负荷如下：1.生活与消防电梯（正常时兼作生活用）均为15KW，COSΦ=0.4,Kx=0.82.生活与消防泵（正常时兼作生活用）均为12KW，COSΦ=0.8,Kx=0.83.A、B型每户6KW;C、D型每户6KW,COSΦ=0.5.4.4.其他负荷2KW，COSΦ=0.5，Kx=0.9.（三）系统电压为U=380/220，环境温度为25℃，10KV母线相邻相轴间距为250mm,档距为900mm，380V母线相邻相轴间距为200mm，档距为900mm。铜母线热稳系数为C=171(A*S1/2*mm-2)，电缆VV热稳系数为C=115(A*S1/2*mm-2)。（三）系统电源由地区变电所经一4Km10KV高压架空线然后再经1Km10KV高压电缆送入本变电所。电力系统出口断路器断流总容量为200MVA,Tmax=4800小时。（四）TA与KA配合接线形式为两相不完全星接，Kjx=1,Kf=0.85,Kk=1.3.过负荷整定系数为1.05.（五）各类房间顶棚、墙面反射系数为0.5，灯具效率为0.7减光系数为0.8，灯具利用系数查课本P86附表5-5.四、设计要求:1.应借书《建筑电气设计手册》、《建筑电气设计数据手册》、《建筑电气设备手册》、《电气照明设计手册》。2.应交课设内容：（1）3张图纸：供电一次系统图照明系统图各一张；标准层平面走线图一张。（2）设计计算书3.应交课设时间：9月15日4.辅导时间:第一周：2、4第二周：1、38:00---11:00第二章负荷调查由设计任务书可得知建筑概况：本住宅楼为11层，两梯6户，A、B、C、D种房型。每层A与D型均为2套，C与D型均为1套。A、B为两室两厅一卫一厨，C、D为三室两厅一卫一厨。总面积为13000m2，变电所设在地下一层。由于得知住宅楼的总面积，首先通过计算负荷的估算方法进行初步设计，但是又由于未查得民用住宅的电能消耗量面积密度指标，在此不做初步设计。第三章电力负荷计算计算负荷常用的计算方法有需用系数法、二项式法、利用系数法、ABC法、单位产品耗电量法和单位面积耗电量法。需用系数法计算简便，适用于方案估算、初步设计和民用负荷计算。在此次供配电设计中，由于对象是单位小高层住宅楼，所以采用需用系数法进行负荷统计。3.1与负荷计算有关的物理量和公式（1）设备容量计算（2）有功、无功计算功率（3）功率因素（4）系统视在计算功率（5）系统计算电流（6）线路损耗（7）变压器损耗（8）无功补偿（8）变压器计算容量（9）需用系数需用系数可以通过查电气照明第62页表2—2得到，对于没有出现的可以通过查相邻的值进行换算。3.2统计负荷量根据上面的公式统计负荷量其结果见附录表1统计负荷量表。第四章确定供电电源、电压和供电线路由任务书可知住宅小区负荷种类包括生活与消防电梯、生活与消防泵、普通照明负荷和其他符合。根据负荷类型可知小区属于二级负荷，所以根据二级负荷供电原则可知采用双回路供电。再结合任务书提供的条件，供电方案确定如下：系统电源由地区变电所经一4Km10KV高压架空线然后再经1Km10KV高压电缆送入本变电所，系统电压为U=380/220。第五章变电所主接线选择设计变电所主接线选择设计主要包括变压器容量的选择、变压器台数的确定和电气接线...
