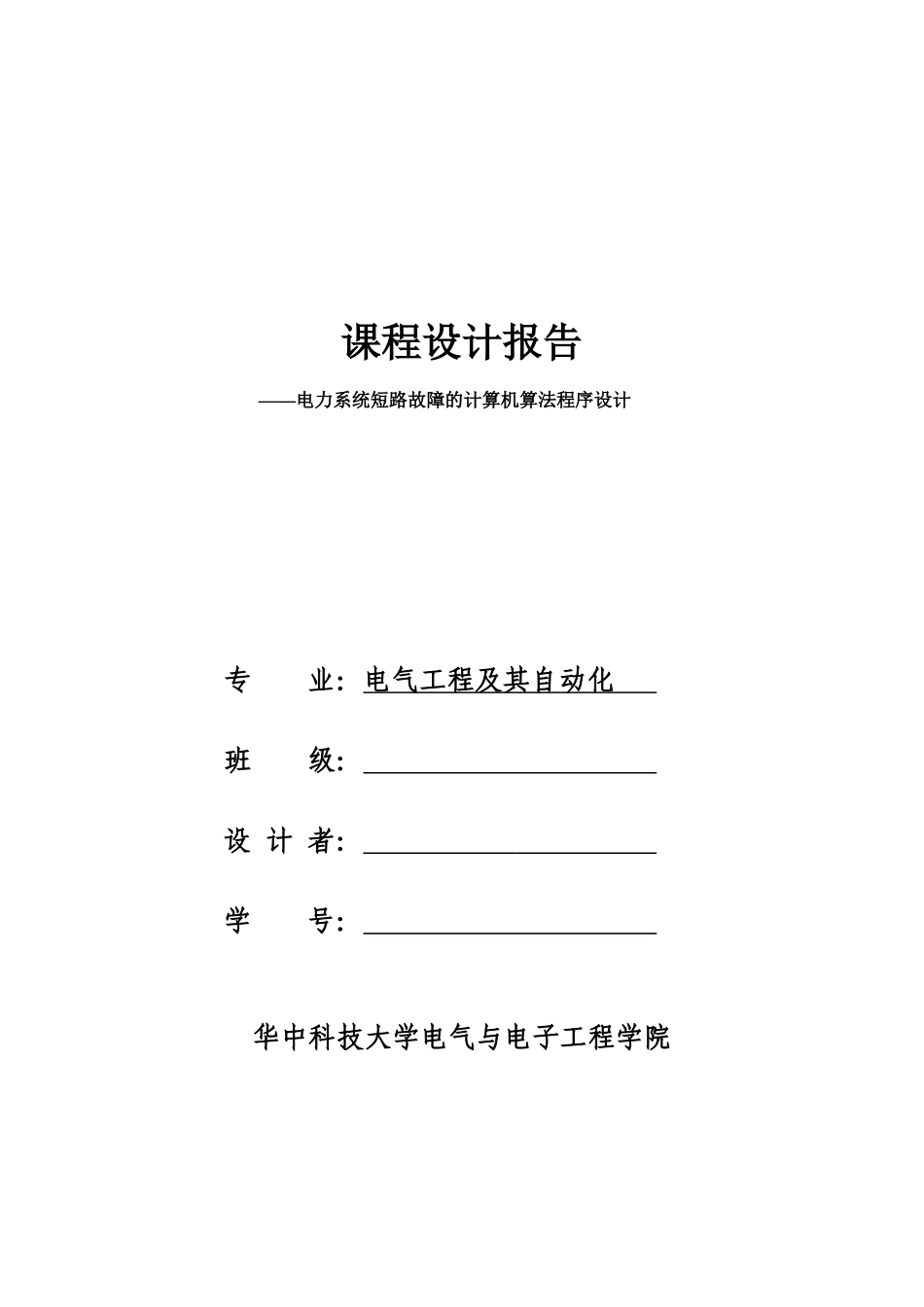

电力系统短路故障的计算机算法程序设计_第1页
1/17

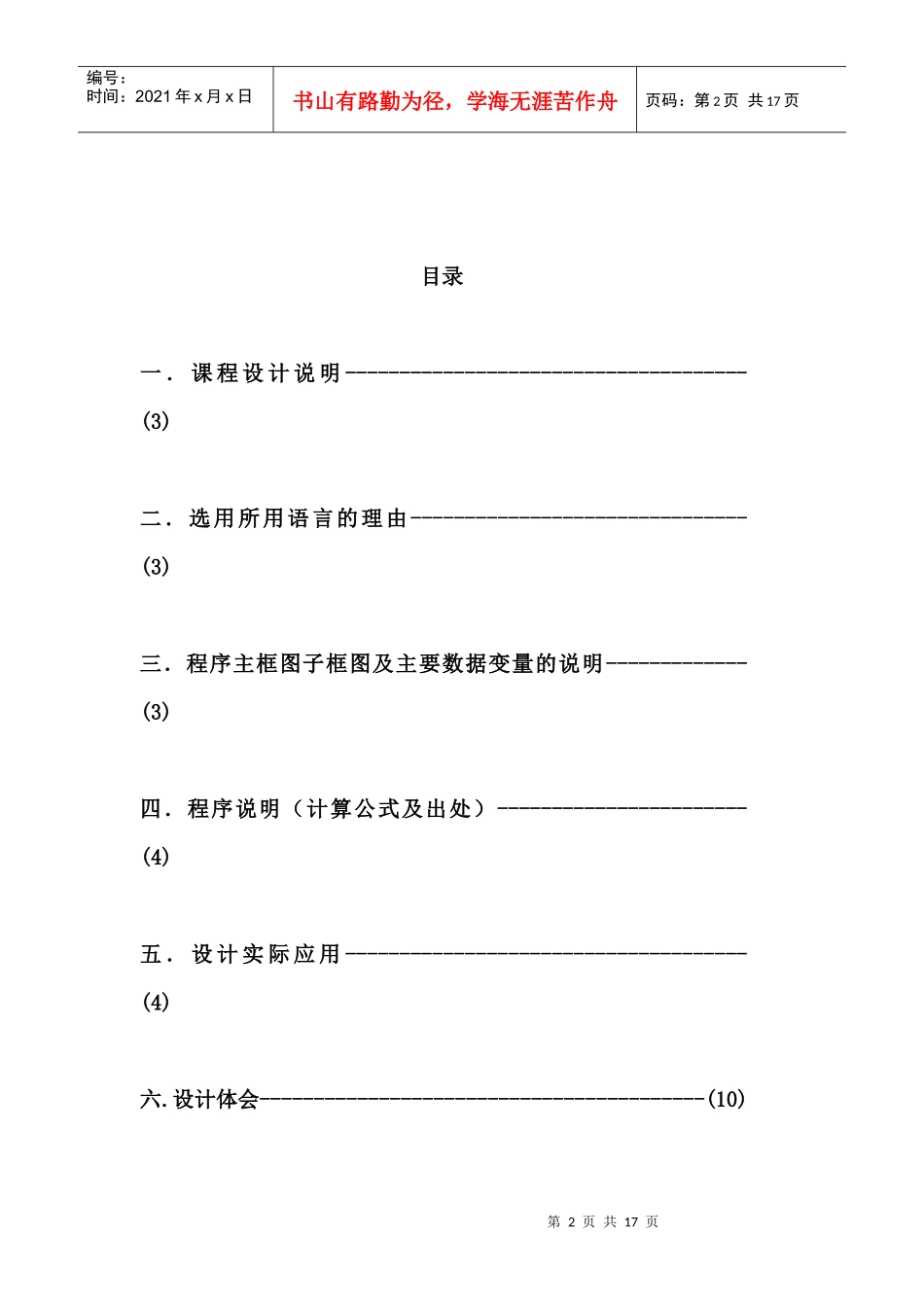

电力系统短路故障的计算机算法程序设计_第2页
2/17

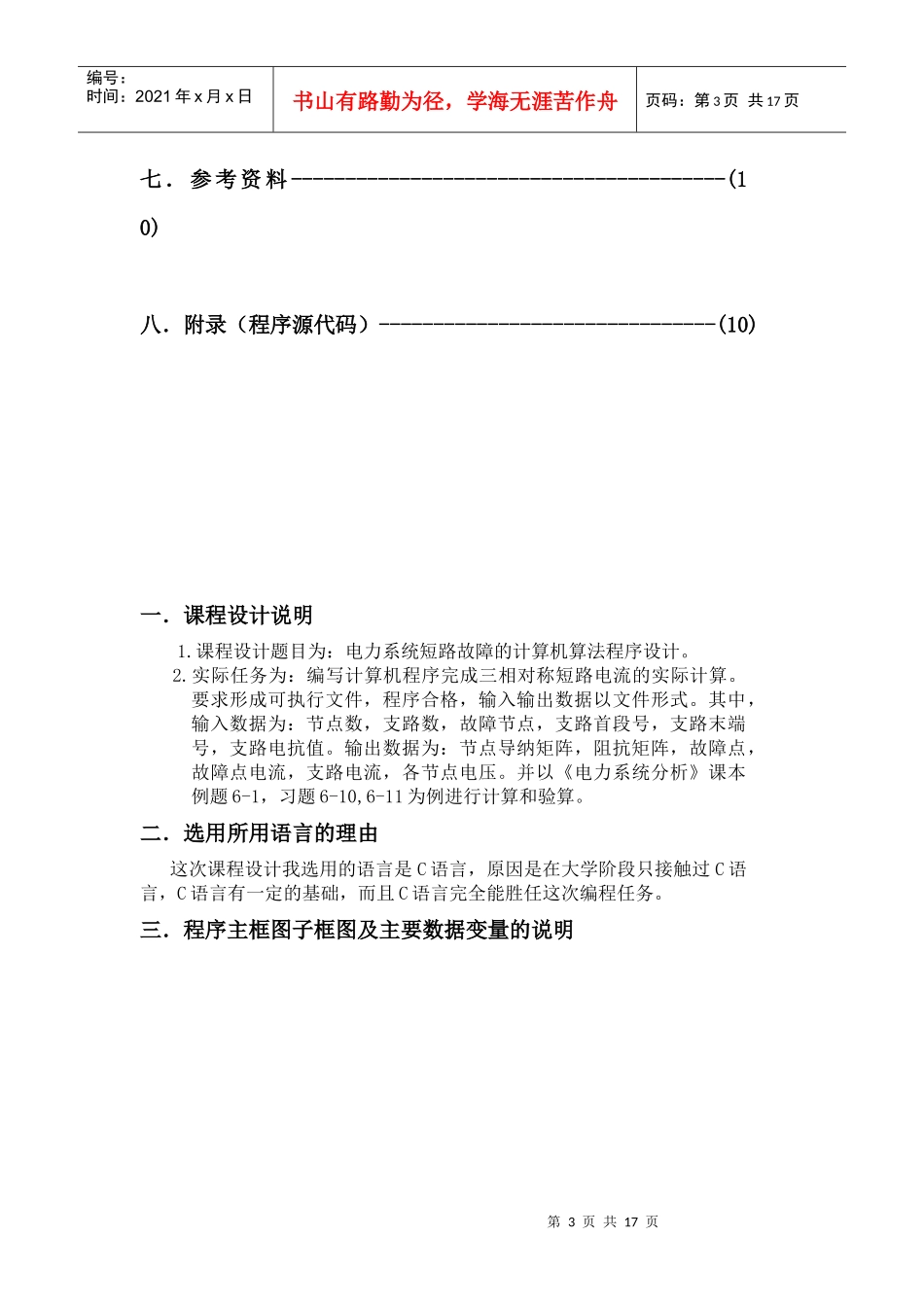

电力系统短路故障的计算机算法程序设计_第3页
3/17
课程设计报告——电力系统短路故障的计算机算法程序设计专业:电气工程及其自动化班级:设计者:学号:华中科技大学电气与电子工程学院第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页目录一.课程设计说明-------------------------------------(3)二.选用所用语言的理由-------------------------------(3)三.程序主框图子框图及主要数据变量的说明-------------(3)四.程序说明(计算公式及出处)-----------------------(4)五.设计实际应用-------------------------------------(4)六.设计体会-----------------------------------------(10)第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页七.参考资料----------------------------------------(10)八.附录(程序源代码)-------------------------------(10)一.课程设计说明1.课程设计题目为:电力系统短路故障的计算机算法程序设计。2.实际任务为:编写计算机程序完成三相对称短路电流的实际计算。要求形成可执行文件,程序合格,输入输出数据以文件形式。其中,输入数据为:节点数,支路数,故障节点,支路首段号,支路末端号,支路电抗值。输出数据为:节点导纳矩阵,阻抗矩阵,故障点,故障点电流,支路电流,各节点电压。并以《电力系统分析》课本例题6-1,习题6-10,6-11为例进行计算和验算。二.选用所用语言的理由这次课程设计我选用的语言是C语言,原因是在大学阶段只接触过C语言,C语言有一定的基础,而且C语言完全能胜任这次编程任务。三.程序主框图子框图及主要数据变量的说明第4页共17页第3页共17页从duanlu.txt输入数据根据输入形成导纳矩阵对导纳矩阵求逆,得到阻抗矩阵通过课本上的公式,通过阻抗矩阵求故障时各点电压,各支路电流用户输入短路点和短路前电压(设负荷电流无影响)输出结果到result.txt文件编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页主要变量说明如下:init();(数据输入函数,形成节点导纳矩阵)brinv(doublea[],intn);(矩阵求逆函数)out_Y();(形成节点阻抗矩阵)short_Select();(输入短路点)Count_If();(计算出短路时各节点电压和各支路电流)floatyy[M][M](导纳矩阵),zz[M][M](阻抗矩阵);floatIf[M](短路节点电流);floatVol[M](各节点电压);floatIII[M](各支路电流);structpowernet{BYTEnode;BYTEline;BYTEhanghao;inthead_node;intend_node;floatreact;}net[N];(电力网络结构体,用来表示电力网络各参数)第5页共17页第4页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共17页四.程序说明(计算公式及出处)短路计算过程如下:输入数据--形成节点导纳矩阵并求逆--节点阻抗矩阵--选择短路点f,输入短路前电压--通过公式(6-10)计算短路电流If――通过公式(6-11)计算节点电压--用公式(6-9)计算短路后支路电流。If=Vf(0)/Zff(6-10)Vi=Vi(0)-Zif*If(6-11)Ipq=(Vp-Vq)*(-Ypq)(6-9)各公式引自《电力系统分析》上册第六章。五.设计实际应用例6-3题输入数据如下:5571,1,0.151,2,0.1052,3,0.0652,4,0.083,4,0.054,5,0.1845,5,0.22.txt文件输出数据:节点导纳矩阵为:-16.19047546*j9.52380943*j0.00000000*j0.00000000*j0.00000000*j9.52380943*j-37.40842819*j15.38461590*j12.50000000*j0.00000000*j0.00000000*j15.38461590*j-35.38461685*j20.00000000*j0.00000000*j0.00000000*j12.50000000*j20.00000000*j-37.93478394*j5.43478251*j0.00000000*j0.00000000*j0.00000000*j5.43478251*j-9.98023701*j第6页共17页第5页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共17页节点阻抗矩阵为:0.11813837*j0.09583523*j0.09017095*j0.08581381*j0.04673029*j0.09583523*j0.16291989*j0.15329060*j0.14588347*j0.07944150*j0.09017095*j0.15329060*j0.18598767*j0.16113926*j0.08774910*j0.08581381*j0.14588347*j0.16113926*j0.17287450*j0.09413958*j0.0467...
