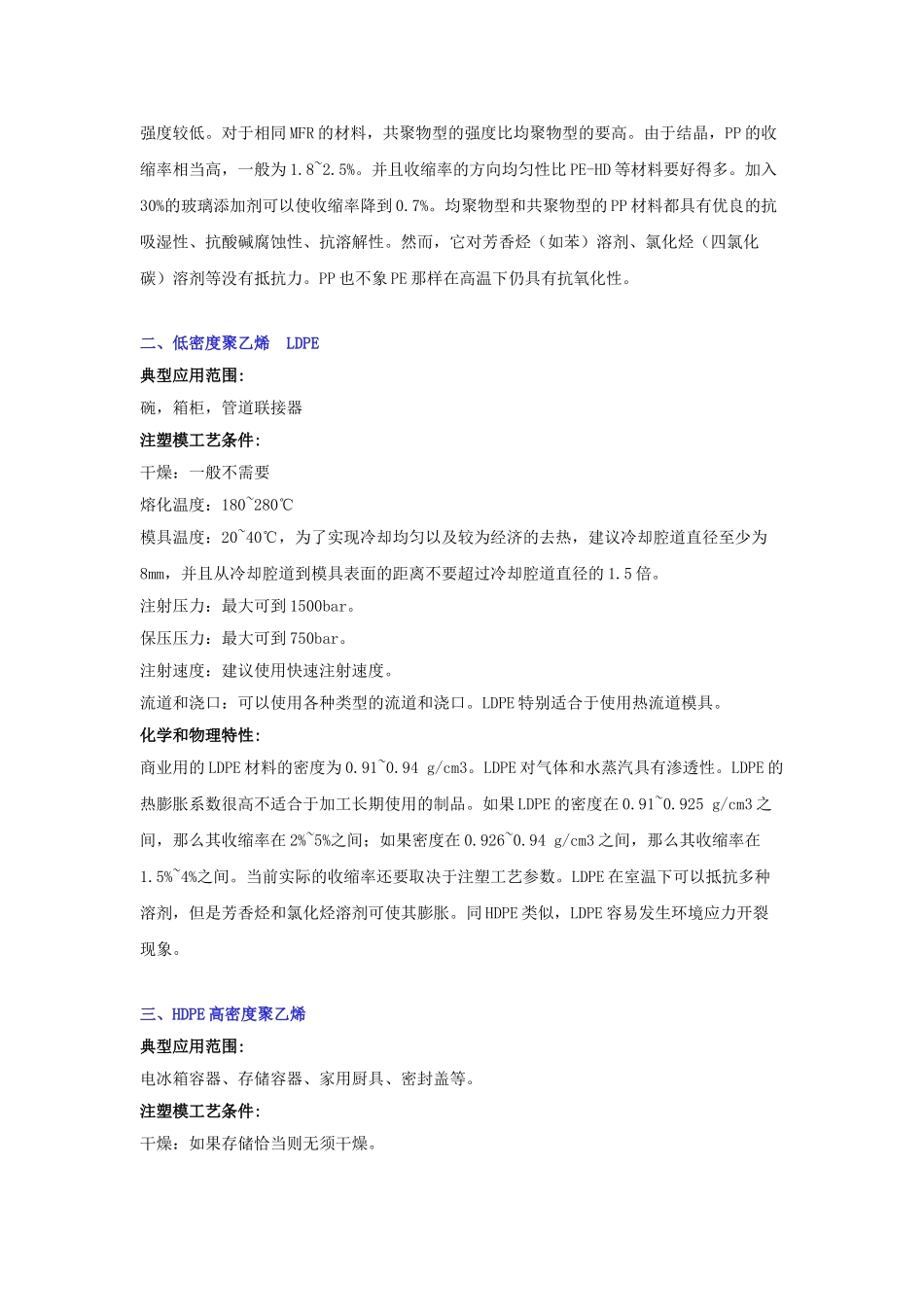

几种通用塑料基本性能及注塑工艺作者：佚名来源：本站原创点击数：49更新时间：2007年08月21日几种通用塑料基本性能及注塑工艺一、聚丙烯PP典型应用范围:汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。注塑模工艺条件:干燥处理：如果储存适当则不需要干燥处理。熔化温度：220~275℃，注意不要超过275℃。模具温度：40~80℃，建议使用50℃。结晶程度主要由模具温度决定。注射压力：可大到1800bar。注射速度：通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。PP材料完全可以使用热流道系统。化学和物理特性:PP是一种半结晶性材料。它比PE要更坚硬并且有更高的熔点。由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚物型的强度比均聚物型的要高。由于结晶，PP的收缩率相当高，一般为1.8~2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。二、低密度聚乙烯LDPE典型应用范围:碗，箱柜，管道联接器注塑模工艺条件:干燥：一般不需要熔化温度：180~280℃模具温度：20~40℃，为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到模具表面的距离不要超过冷却腔道直径的1.5倍。注射压力：最大可到1500bar。保压压力：最大可到750bar。注射速度：建议使用快速注射速度。流道和浇口：可以使用各种类型的流道和浇口。LDPE特别适合于使用热流道模具。化学和物理特性:商业用的LDPE材料的密度为0.91~0.94g/cm3。LDPE对气体和水蒸汽具有渗透性。LDPE的热膨胀系数很高不适合于加工长期使用的制品。如果LDPE的密度在0.91~0.925g/cm3之间，那么其收缩率在2%~5%之间；如果密度在0.926~0.94g/cm3之间，那么其收缩率在1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺参数。LDPE在室温下可以抵抗多种溶剂，但是芳香烃和氯化烃溶剂可使其膨胀。同HDPE类似，LDPE容易发生环境应力开裂现象。三、HDPE高密度聚乙烯典型应用范围:电冰箱容器、存储容器、家用厨具、密封盖等。注塑模工艺条件:干燥：如果存储恰当则无须干燥。熔化温度：220~260℃。对于分子较大的材料，建议熔化温度范围在200~250℃之间。模具温度：50~95℃。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。注射压力：700~1050bar。注射速度：建议使用高速注射。流道和浇口：流道直径在4到7.5mm之间，流道长度应尽可能短。可以使用各种类型的浇口，浇口长度不要超过0.75mm。特别适用于使用热流道模具。化学和物理特性:HDPE的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。HDPE比LDP...
