电气设备安装论文电气设备论文： 浅谈电气安装工程质量通病的预防措施VIP免费

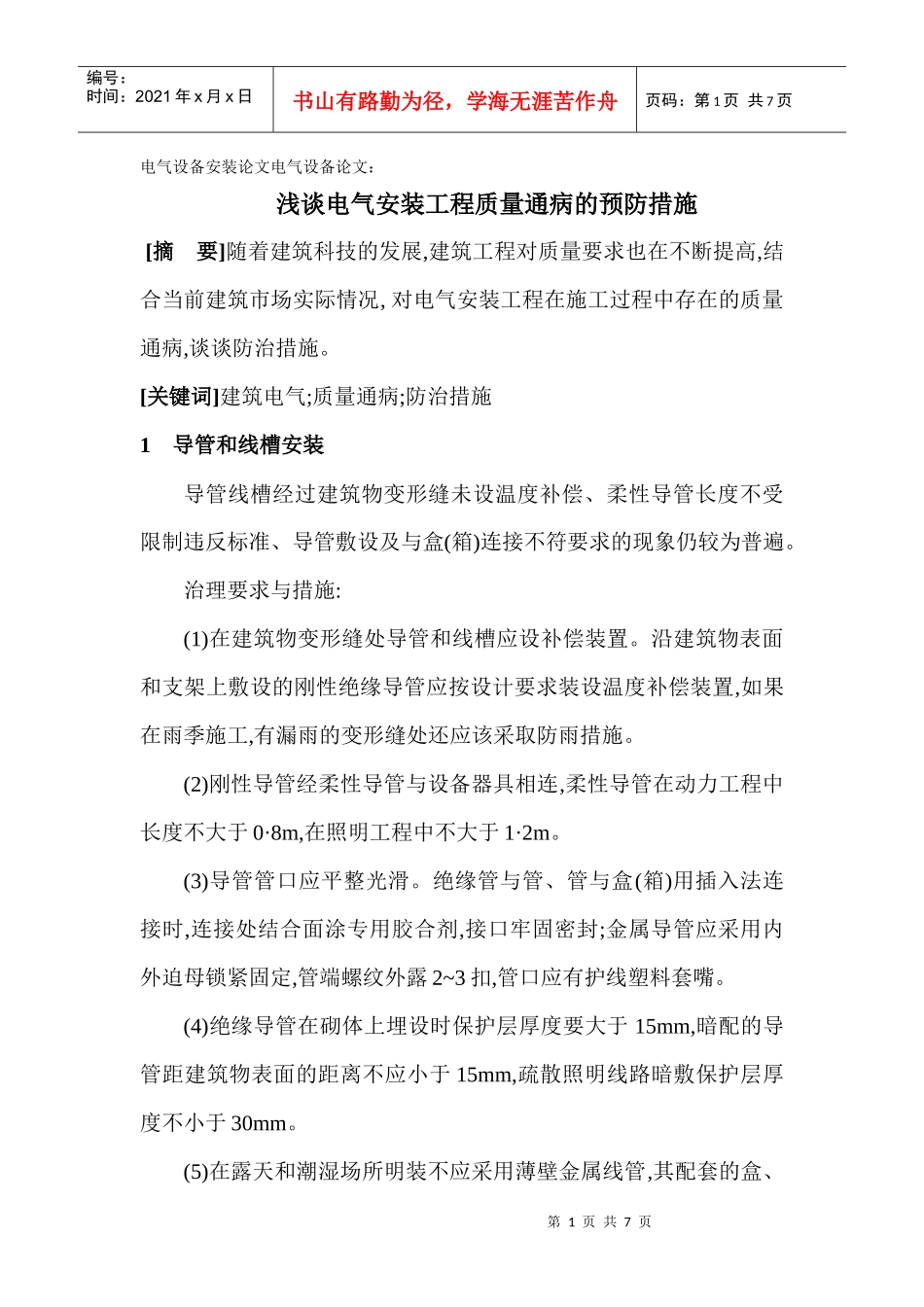

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电气设备安装论文电气设备论文：浅谈电气安装工程质量通病的预防措施[摘要]随着建筑科技的发展,建筑工程对质量要求也在不断提高,结合当前建筑市场实际情况,对电气安装工程在施工过程中存在的质量通病,谈谈防治措施。[关键词]建筑电气;质量通病;防治措施1导管和线槽安装导管线槽经过建筑物变形缝未设温度补偿、柔性导管长度不受限制违反标准、导管敷设及与盒(箱)连接不符要求的现象仍较为普遍。治理要求与措施:(1)在建筑物变形缝处导管和线槽应设补偿装置。沿建筑物表面和支架上敷设的刚性绝缘导管应按设计要求装设温度补偿装置,如果在雨季施工,有漏雨的变形缝处还应该采取防雨措施。(2)刚性导管经柔性导管与设备器具相连,柔性导管在动力工程中长度不大于0·8m,在照明工程中不大于1·2m。(3)导管管口应平整光滑。绝缘管与管、管与盒(箱)用插入法连接时,连接处结合面涂专用胶合剂,接口牢固密封;金属导管应采用内外迫母锁紧固定,管端螺纹外露2~3扣,管口应有护线塑料套嘴。(4)绝缘导管在砌体上埋设时保护层厚度要大于15mm,暗配的导管距建筑物表面的距离不应小于15mm,疏散照明线路暗敷保护层厚度不小于30mm。(5)在露天和潮湿场所明装不应采用薄壁金属线管,其配套的盒、第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页箱应采用防水或防潮型,铁盒、箱及有关配件用热浸镀锌件。2线路、开关的匹配一些工程的个别线路会出现开关与线路不匹配、上下级开关无选择性或者选择性倒置的现象,影响线路的过负荷保护或开关动作的正确性。治理要求与措施:(1)按敷设方式及环境条件选择的导体载流量,不应小于计算电流,此外还要满足动稳定和热稳定的要求。导体的允许载流量应根据敷设处的温度进行校正。(2)过负载保护电器的动作特性应同时满足下列条件:IB≤In≤IZI2≤1·45IZ其中:IB———线路计算负载电流;In———断路器额定电流或整定电流;IZ———导体允许持续载流量；I2———保证保护电器可靠动作的电流。(3)当电气装置或其一部分接地故障保护不能满足切断故障回路的时间要求时,尚应在局部范围内作辅助等电位联结。(4)配电线路采用的上下级保护电器,其动作应有选择性。(5)住宅供电系统进户线截面不应小于10mm2,分支回路截面不应小于2·5mm2;每套住宅应设置总断路器,空调电源插座、电源插座与照明应分路设计。多相供电时同一建筑物内电线绝缘层颜色选择应第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页一致,A相黄色、B相绿色、C相红色、零线淡蓝色、保护地线黄绿双色。3芯线与电气设备的连接工艺芯线与设备器具相连工艺不当,影响连接可靠性、增大接触电阻,严重者会造成局部打火、发热,甚至烧毁电器引发火灾。治理要求与措施:(1)截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备器具的端子连接。(2)截面积在2·5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接。(3)截面积大于2·5mm2的多股铜芯线除设备自带插接式端子外,接续端子后与设备器具的端子连接;多股铜芯线与插接式端子连接前,端部拧紧搪锡。(4)每个设备和器具的端子接线不多于2根电线。配电屏、柜、箱、盘间配线电流回路应采用额定电压不低于750V、芯线截面积不小于2·5mm2铜芯绝缘电线或电缆。4保护接地(零)线选择保护导体的截面选择过小或连接方式不当,则不足以承受流过的故障电流,或者在不损坏保护导体或破坏其电连续性时使保护器件动作。此外,保护地线的颜色是有严格要求的。治理要求与措施:第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页(1)保护地线(PE线)在同一建筑物内应是黄绿相间色。(2)非镀锌电缆桥架间连接板两端、金属导管、线槽两端跨接铜芯接地线最小允许截面为4mm2。(3)镀锌导管、可挠性金属软管、金属线槽不得熔焊跨接地线,专用接地卡两卡间连线为铜芯软线。(4)配电柜和动力照明配电箱当保护线(PE线)所用材质与相线相同时,PE线最小截面积SP应符合:相线截面积S(mm2)...
