浪涌保护器在智能小区的应用VIP免费

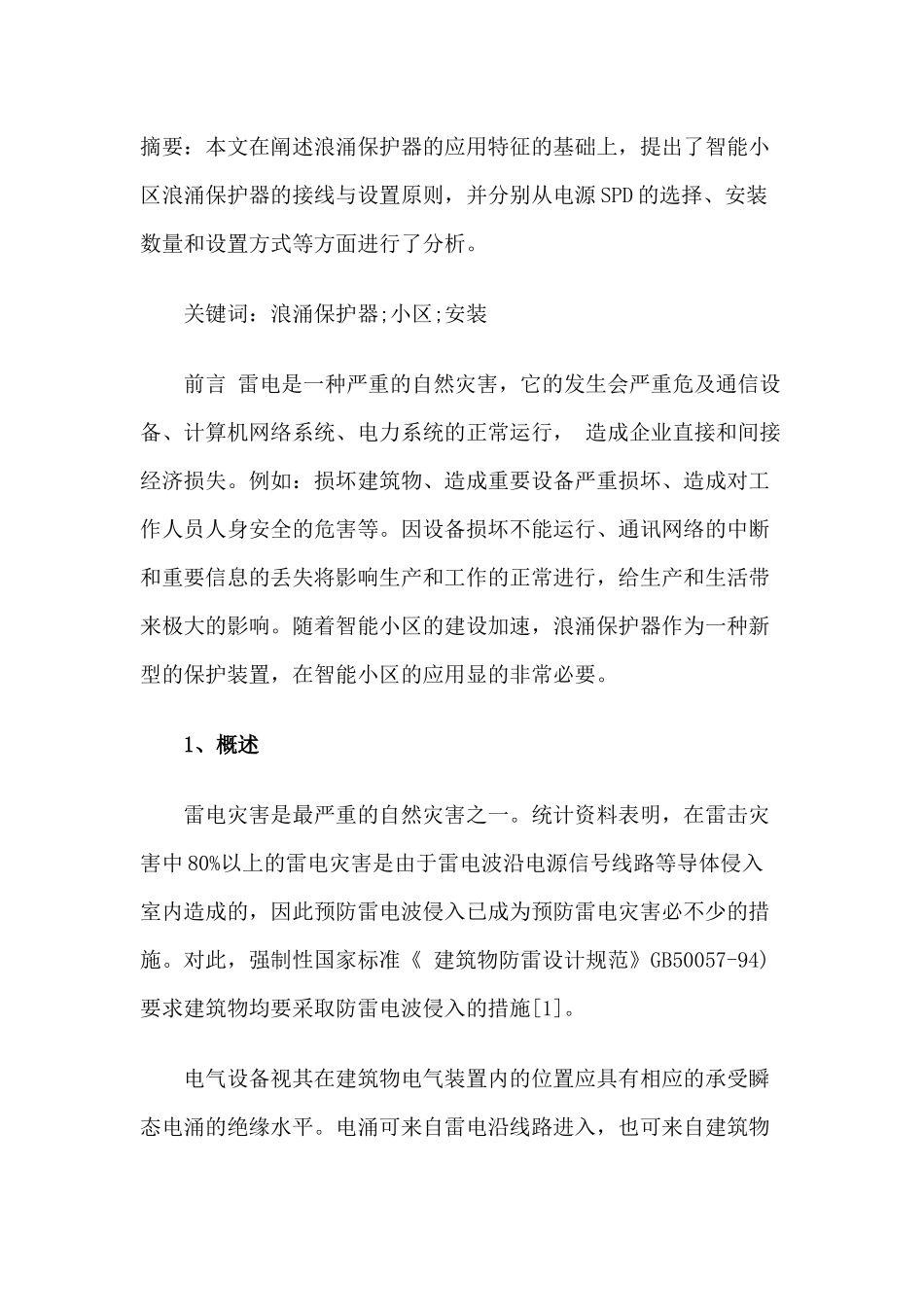

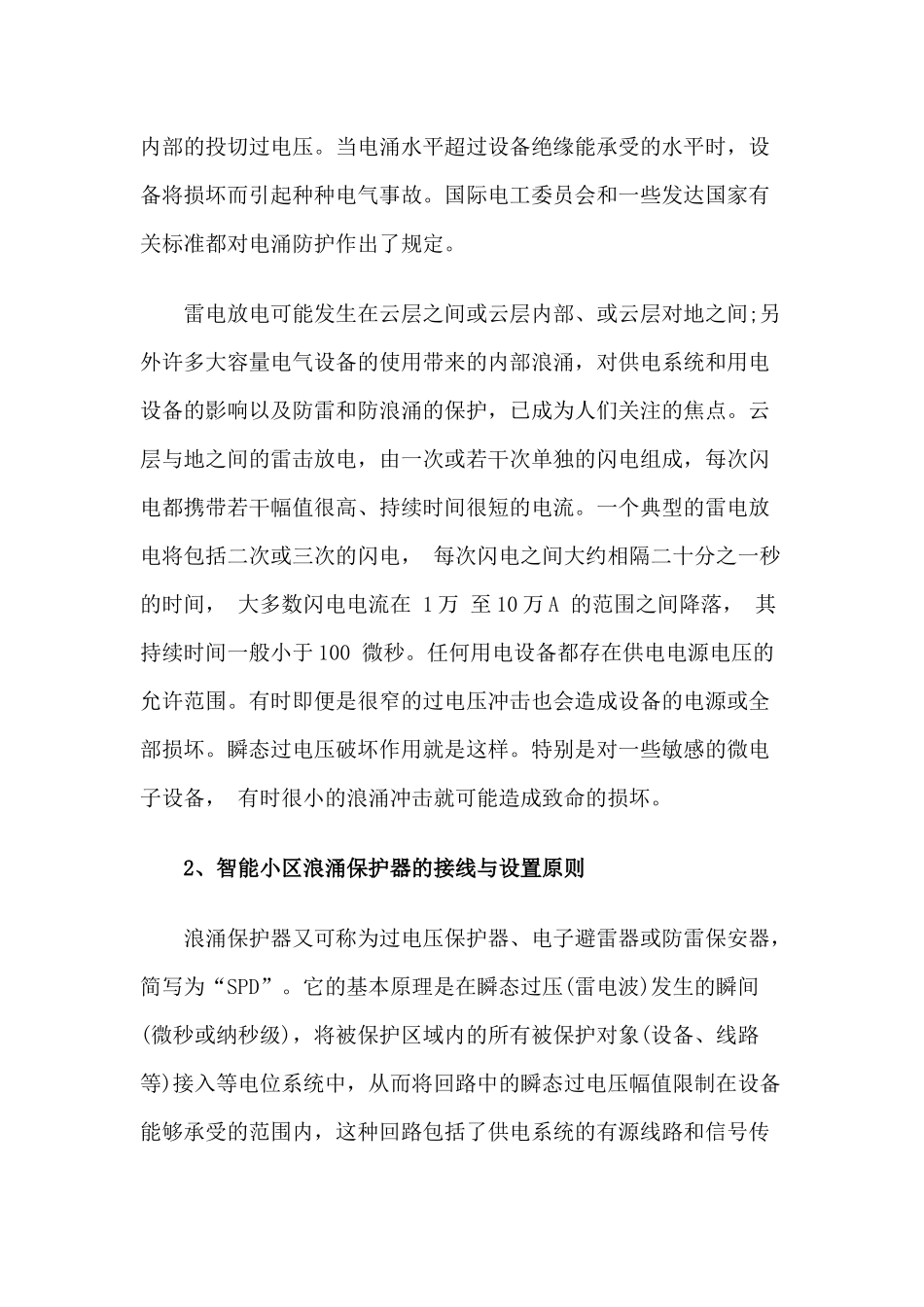

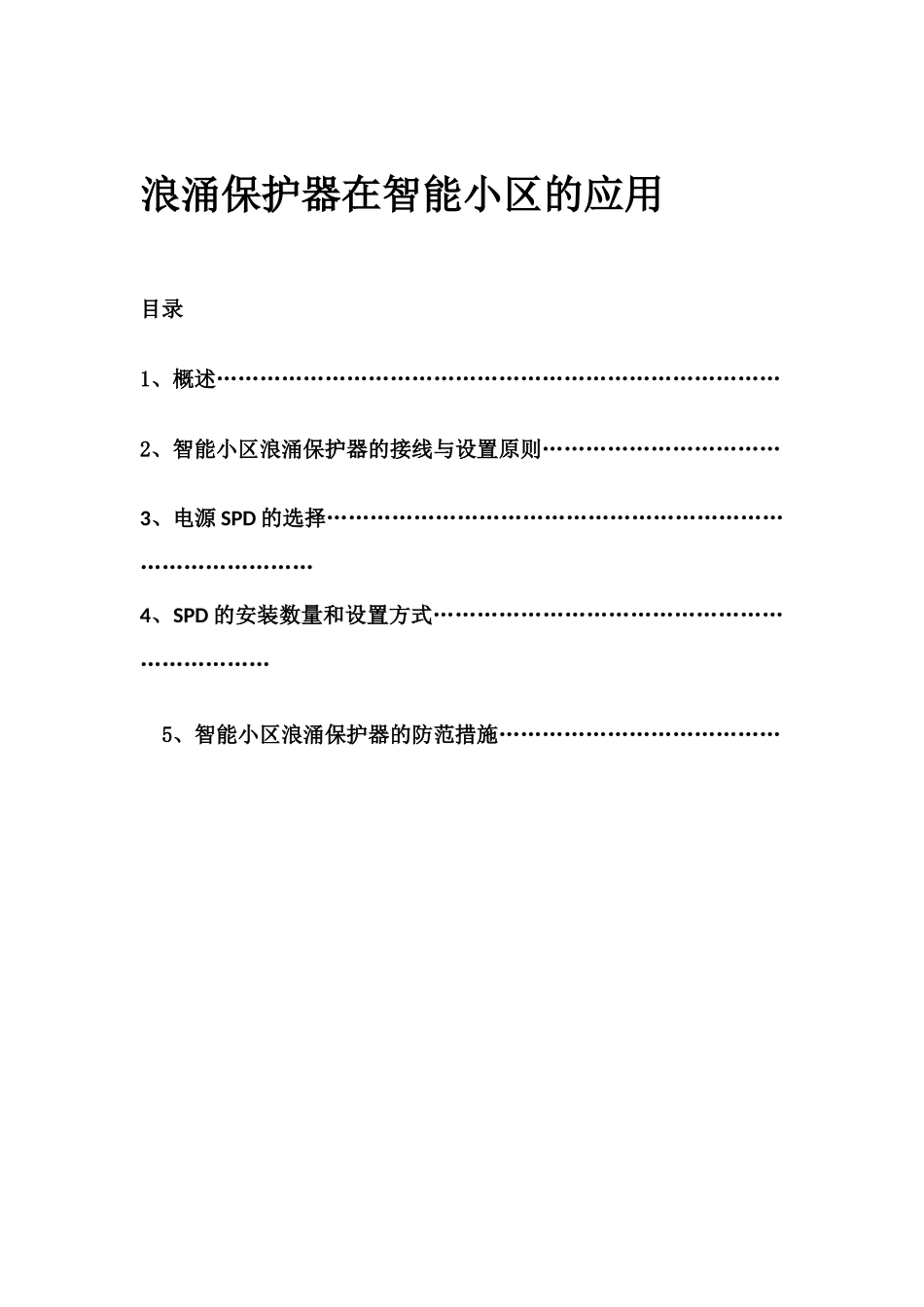

浪涌保护器在智能小区的应用目录1、概述……………………………………………………………………2、智能小区浪涌保护器的接线与设置原则……………………………3、电源SPD的选择……………………………………………………………………………4、SPD的安装数量和设置方式…………………………………………………………5、智能小区浪涌保护器的防范措施…………………………………摘要：本文在阐述浪涌保护器的应用特征的基础上，提出了智能小区浪涌保护器的接线与设置原则，并分别从电源SPD的选择、安装数量和设置方式等方面进行了分析。关键词：浪涌保护器;小区;安装前言雷电是一种严重的自然灾害，它的发生会严重危及通信设备、计算机网络系统、电力系统的正常运行，造成企业直接和间接经济损失。例如：损坏建筑物、造成重要设备严重损坏、造成对工作人员人身安全的危害等。因设备损坏不能运行、通讯网络的中断和重要信息的丢失将影响生产和工作的正常进行，给生产和生活带来极大的影响。随着智能小区的建设加速，浪涌保护器作为一种新型的保护装置，在智能小区的应用显的非常必要。1、概述雷电灾害是最严重的自然灾害之一。统计资料表明，在雷击灾害中80%以上的雷电灾害是由于雷电波沿电源信号线路等导体侵入室内造成的，因此预防雷电波侵入已成为预防雷电灾害必不少的措施。对此，强制性国家标准《建筑物防雷设计规范》GB50057-94)要求建筑物均要采取防雷电波侵入的措施[1]。电气设备视其在建筑物电气装置内的位置应具有相应的承受瞬态电涌的绝缘水平。电涌可来自雷电沿线路进入，也可来自建筑物内部的投切过电压。当电涌水平超过设备绝缘能承受的水平时，设备将损坏而引起种种电气事故。国际电工委员会和一些发达国家有关标准都对电涌防护作出了规定。雷电放电可能发生在云层之间或云层内部、或云层对地之间;另外许多大容量电气设备的使用带来的内部浪涌，对供电系统和用电设备的影响以及防雷和防浪涌的保护，已成为人们关注的焦点。云层与地之间的雷击放电，由一次或若干次单独的闪电组成，每次闪电都携带若干幅值很高、持续时间很短的电流。一个典型的雷电放电将包括二次或三次的闪电，每次闪电之间大约相隔二十分之一秒的时间，大多数闪电电流在1万至10万A的范围之间降落，其持续时间一般小于100微秒。任何用电设备都存在供电电源电压的允许范围。有时即便是很窄的过电压冲击也会造成设备的电源或全部损坏。瞬态过电压破坏作用就是这样。特别是对一些敏感的微电子设备，有时很小的浪涌冲击就可能造成致命的损坏。2、智能小区浪涌保护器的接线与设置原则浪涌保护器又可称为过电压保护器、电子避雷器或防雷保安器，简写为“SPD”。它的基本原理是在瞬态过压(雷电波)发生的瞬间(微秒或纳秒级)，将被保护区域内的所有被保护对象(设备、线路等)接入等电位系统中，从而将回路中的瞬态过电压幅值限制在设备能够承受的范围内，这种回路包括了供电系统的有源线路和信号传输线。SPD元件分电压开关型和限压型，电压开关型SPD如放电间隙、气体放电管、闸流晶体管，这种SPD在没有浪涌时为高阻值，但一旦响应电压浪涌时其阻抗突变为低值;限压型SPD如压敏电阻、抑制二极管，当没有浪涌时为高阻抗，但随浪涌电流和电压的增加其阻抗会不断减少。各类SPD利用各元件的特性，组装成具有电压开关、限压或这两种特性兼有的混合型SPD。其设置原则如下：(1)总配电箱和终端配电箱处的过电压保护器，应装设在进户断路器的电源侧。同时，为防止住宅内部投切过电压对电子设备的影响，该插座回路上的过电压保护器应装设在插座回路开关的负载侧。(2)0、5m原则：过电压保护器的接地引线应尽量短(小于0、5m)，以最大幅度地减小加在电子设备上的过电压幅度。(3)除在住宅信息线路的总进户处装设信息线与PE线间的浪涌保护器外，在进入电子设备的信息线与PE线间也应装设耐压25v、涌流为1KA(8/20μS)的浪涌保护器，以进一步抑制进入电子设备内的雷电残压，并使之达到电子设备所能承受的水平。(4)30m原则：由于线路的感应电压的影响，当一级浪涌保护器与被保护设备的间距大于30m时，应在被保护设备前设二级浪涌保护器...
