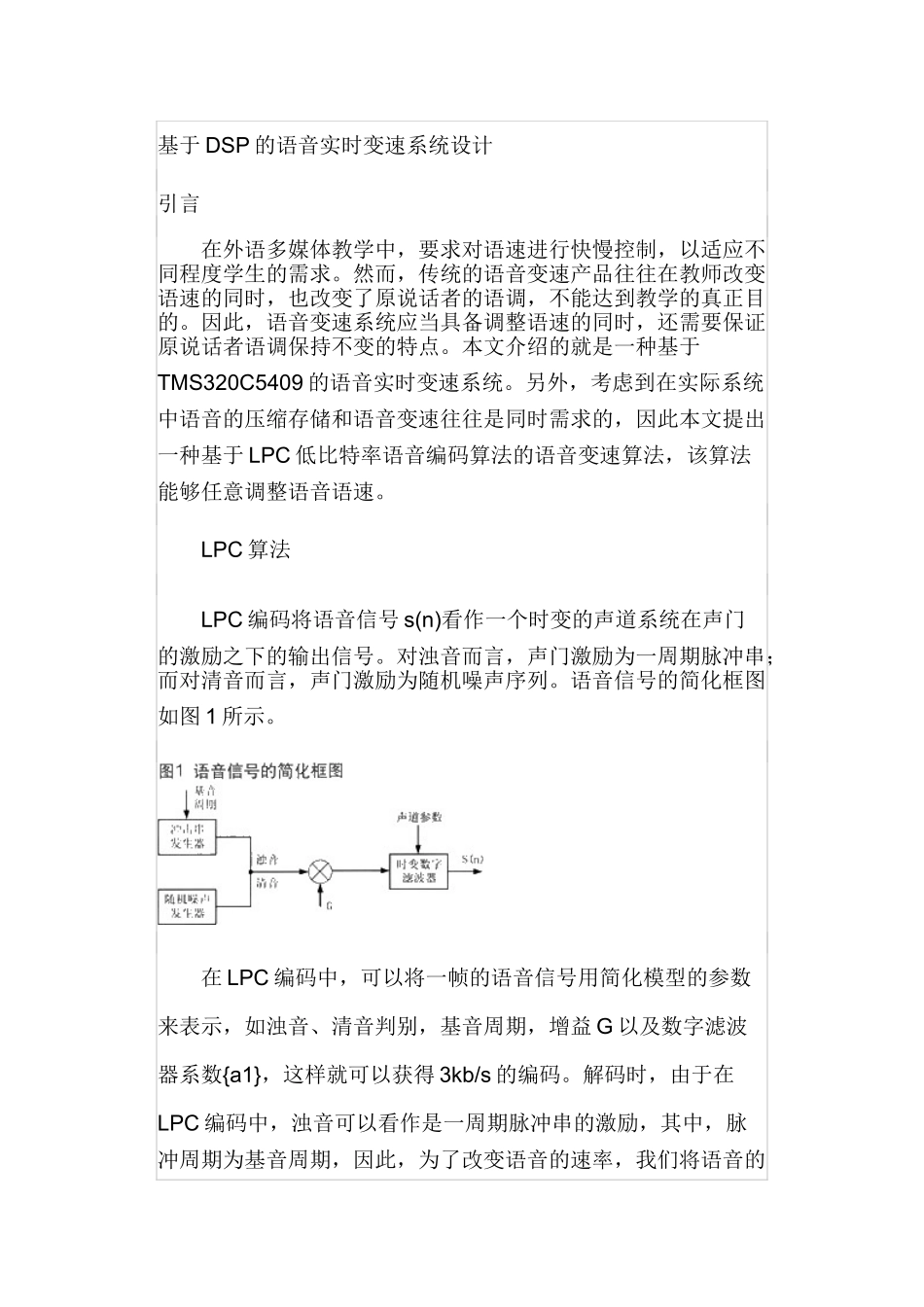

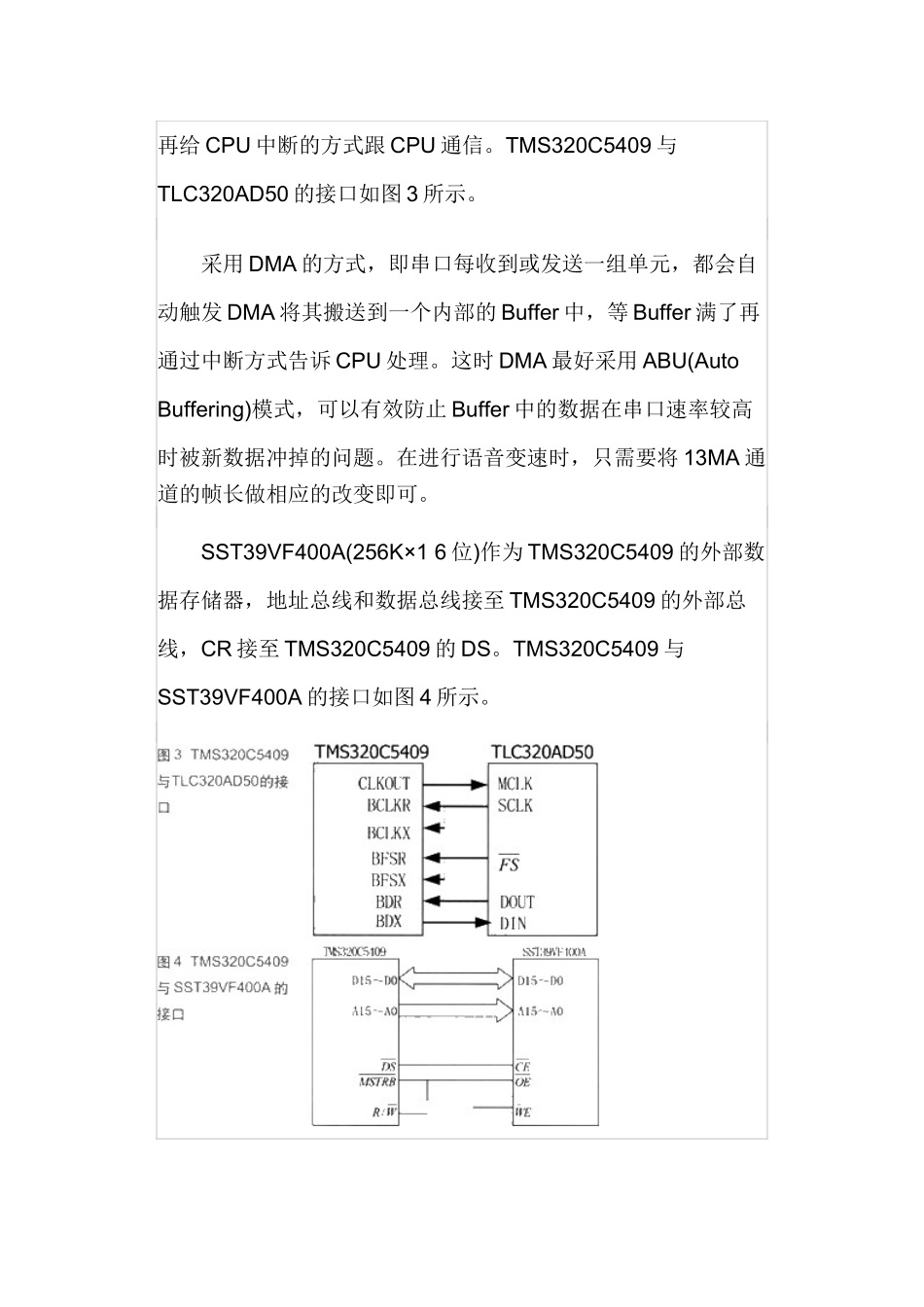

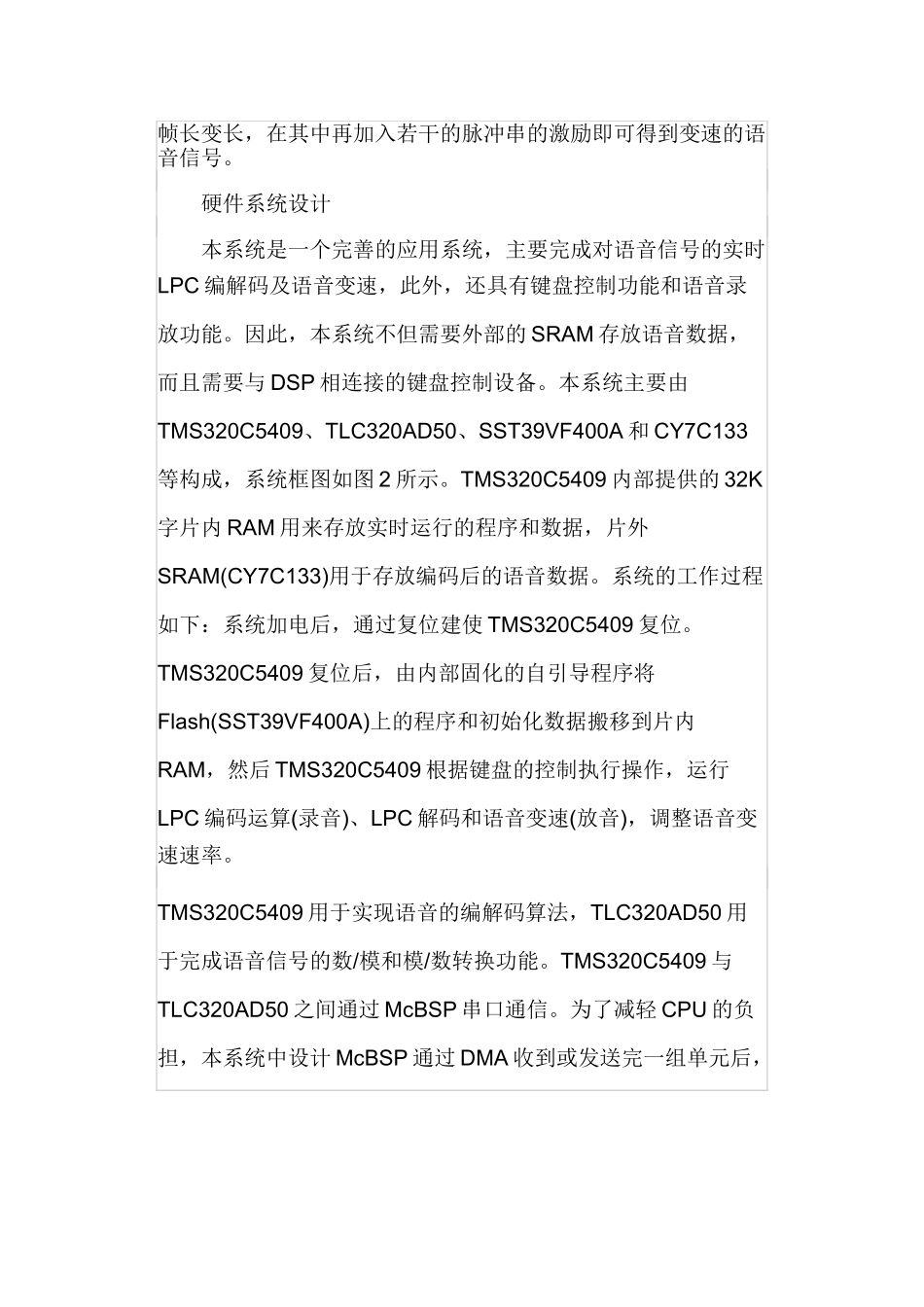

基于DSP的语音实时变速系统设计引言在外语多媒体教学中，要求对语速进行快慢控制，以适应不同程度学生的需求。然而，传统的语音变速产品往往在教师改变语速的同时，也改变了原说话者的语调，不能达到教学的真正目的。因此，语音变速系统应当具备调整语速的同时，还需要保证原说话者语调保持不变的特点。本文介绍的就是一种基于TMS320C5409的语音实时变速系统。另外，考虑到在实际系统中语音的压缩存储和语音变速往往是同时需求的，因此本文提出一种基于LPC低比特率语音编码算法的语音变速算法，该算法能够任意调整语音语速。LPC算法LPC编码将语音信号s(n)看作一个时变的声道系统在声门的激励之下的输出信号。对浊音而言，声门激励为一周期脉冲串；而对清音而言，声门激励为随机噪声序列。语音信号的简化框图如图1所示。在LPC编码中，可以将一帧的语音信号用简化模型的参数来表示，如浊音、清音判别，基音周期，增益G以及数字滤波器系数{a1}，这样就可以获得3kb/s的编码。解码时，由于在LPC编码中，浊音可以看作是一周期脉冲串的激励，其中，脉冲周期为基音周期，因此，为了改变语音的速率，我们将语音的帧长变长，在其中再加入若干的脉冲串的激励即可得到变速的语音信号。硬件系统设计本系统是一个完善的应用系统，主要完成对语音信号的实时LPC编解码及语音变速，此外，还具有键盘控制功能和语音录放功能。因此，本系统不但需要外部的SRAM存放语音数据，而且需要与DSP相连接的键盘控制设备。本系统主要由TMS320C5409、TLC320AD50、SST39VF400A和CY7C133等构成，系统框图如图2所示。TMS320C5409内部提供的32K字片内RAM用来存放实时运行的程序和数据，片外SRAM(CY7C133)用于存放编码后的语音数据。系统的工作过程如下：系统加电后，通过复位建使TMS320C5409复位。TMS320C5409复位后，由内部固化的自引导程序将Flash(SST39VF400A)上的程序和初始化数据搬移到片内RAM，然后TMS320C5409根据键盘的控制执行操作，运行LPC编码运算(录音)、LPC解码和语音变速(放音)，调整语音变速速率。TMS320C5409用于实现语音的编解码算法，TLC320AD50用于完成语音信号的数/模和模/数转换功能。TMS320C5409与TLC320AD50之间通过McBSP串口通信。为了减轻CPU的负担，本系统中设计McBSP通过DMA收到或发送完一组单元后，再给CPU中断的方式跟CPU通信。TMS320C5409与TLC320AD50的接口如图3所示。采用DMA的方式，即串口每收到或发送一组单元，都会自动触发DMA将其搬送到一个内部的Buffer中，等Buffer满了再通过中断方式告诉CPU处理。这时DMA最好采用ABU(AutoBuffering)模式，可以有效防止Buffer中的数据在串口速率较高时被新数据冲掉的问题。在进行语音变速时，只需要将13MA通道的帧长做相应的改变即可。SST39VF400A(256K×16位)作为TMS320C5409的外部数据存储器，地址总线和数据总线接至TMS320C5409的外部总线，CR接至TMS320C5409的DS。TMS320C5409与SST39VF400A的接口如图4所示。外部存储器采用的是CY7C133，它是高速的2K×16bit的静态异步双端口RAM，其存储速度为25ns。它有两套独立的地址线、数据线和控制信号线，允许两个控制器件中的数据通过共同连接的存储器来进行通信。该双端口RAM允许两个控制器同时读取任何存储单元(包括同时读同一单元)，但不允许同时写或者一读一写统一地址单元。对于TMS320VC5402，数据存储器CY7C133的对应地址为4000H～47FFH。系统软件系统实现的目标是键盘控制功能和语音录放功能，并且能够将输入的语音信号以任意变速率播放而不改变语音的声调。系统采用C语言进行功能开发。本系统中将HPI口映射成为GPIO，并且将键盘连线通过"或"门接到INTO。当有按键按下时，INTO中断处理程序通过从GPIO中读出的数值判断此时是录音、放音、语速变快还是语速变慢。抗干扰设计本系统中既采用硬件抗干扰技术，也采用了软件抗干扰技术。下面简要介绍一下本系统所采用的硬件看门狗和数字滤波器的设计。利用硬件看门狗功能提高系统的抗干扰能力。由专用芯片MAX692构成的看门狗电路(图5)，系统所用外围元件少。MAX692是微系统监控电路芯片，具有后备电池切换、掉电判别、看门狗监控等功能。其中WDI是看...
